电压电流传感器在光伏系统中的应用-之漏电流及

时间:2025-08-12 17:01

人气:

作者:admin

标签:

导读:前言:目前的漏电流检测,是检测电力传输电缆的漏电流,即:把两根电力传输电缆同时穿入磁环内。如果无漏电流发生,则漏电传感器输出为零。但这种方法无法检测发电源-太阳能板...

前言:

目前的漏电流检测,是检测电力传输电缆的漏电流,即:把两根电力传输电缆同时穿入磁环内。如果无漏电流发生,则漏电传感器输出为零。

但这种方法无法检测发电源-太阳能板的金属部分的漏电。本文提出一种解决该问题的思路,是可以解决太阳能金属漏电现象

如前所述,GFDI的目标不是为了保护人身安全,仅仅是为了保证设备运行的安全、耐用、可靠。这里就有一个安全的问题,如何去保护人的生命安全。或者说,在保证人身安全的前提下去兼顾保证设备的安全。

目前通常的做法为检测漏电流:当有人体误接触到电力传输线缆的金属部分而导致的意外的触电后,电流会经过人体流到大地,此电流是一个漏电流。此漏电流被传感器检测到之后,程序自动控制去立即断开设备/或者报警输出;但这有遗漏之处,即:无法检测到因太阳能板的金属外框漏电所导致的安全事故;

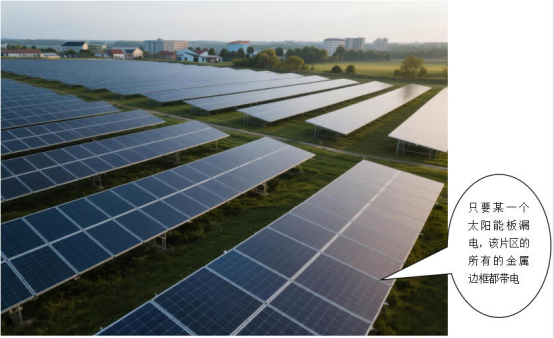

无论是组串式还是集中式,均是多块太阳能板串、并联在一起,最终组合成一个高压1500V/2000V的系统。每个最小单元太阳能板的金属外壳,是通过金属固定夹具,固定在一起,如下图:


高压的PV电源就是这种最小单元的太阳能板,以类似肩并肩的方式固定安装。那么只要一处发生有漏电,整个外框就将全部带电。


前文章提到过,为了设备运行的可靠和耐用,只能是电力传输电缆的负极接地。所以,对金属外壳没有做到检测并保护。

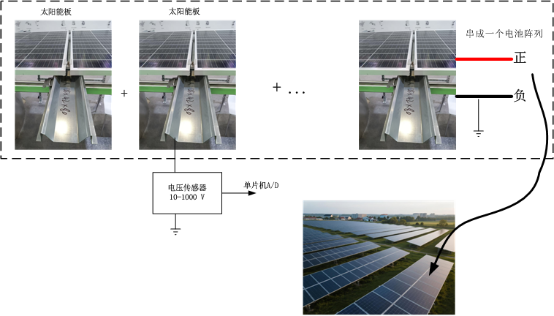

我们现在提出一种新的方法,在上述的GFDI的基础上,再增加一个电压检测装置,实时的检测太阳能板的金属外壳对地的电压,这样就能同时满足GFDI/GFCI,其原理如下:[方框示意图]


在高压PV电源的金属外壳与地之间,接入一个检测用的电压传感器,实时的监测其电压,一旦PV绝缘层被破坏而导致的金属外壳带电会被检测到。程序控制只要高于36V的安全电压,输出声光告警,并把告警信息通过PSTN/WIFI等手段传输到远端后台,这样就组成了一套完整的应用系统。

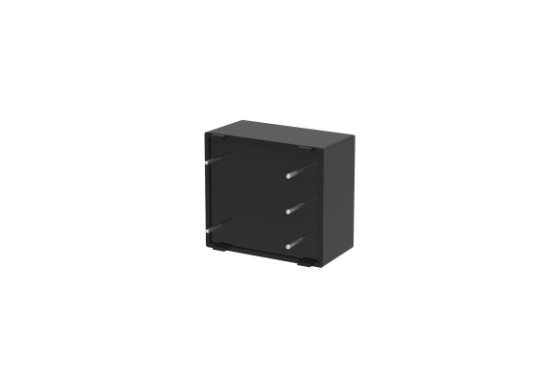

1、 器件可以考虑VN2A P00电压传感器,甚至是VN1V -1M-P01。VN2A的外观如下


2、VN2A P00的简介及应用电路图

VN2A P00的额定测量电压范围是10V-1500V,最大测量电压到1800V,器件的绝缘耐压值为4.2kv,能可靠的应用于1500V的PV电源。
