线性霍尔效应传感器LD8221产品概述

时间:2025-08-26 14:55

人气:

作者:admin

标签:

导读:LD8221 是一款线性霍尔效应传感器电路,它的运行依靠永久磁铁或电磁铁的磁场。输出电压随磁场强度的变化而成比例地变化。灵敏度与电源电压成正比。...

高灵敏度单极线性霍尔效应传感器芯片-LD8221

产品介绍

产品概述:

LD8221 是一款线性霍尔效应传感器电路,它的运行依靠永久磁铁或电磁铁的磁场。输出电压随磁场强度的变化而成比例地变化。灵敏度与电源电压成正比。

该电路具有低噪声输出的特点,可不需采用外部滤波。

LD8221 的零点(无磁场)输出电压默认为 3.0V,3.3V 下灵敏度典型值为 6.0 mV/Gs。

LD8221 的典型工作电压为 3.3V,极限耐压 7V,工作温度范围支持-40~+125℃,适合于各种民用、商业及工业应用领域。

LD8221 提供 SOT23-5L 封装形式,亚光镀锡,采用无卤绿料,满足环保要求。

芯片特点:

单向输出

工作电压范围:2.7-5.5V

随磁场变化线性输出

Enable 使能控制,超低待机功耗

ESD:±4KV

工作温度范围:-40℃ ~ +125℃

绿色环保 SOT23-5L 封装形式

符合 RoHS 标准:(EU)2015/863

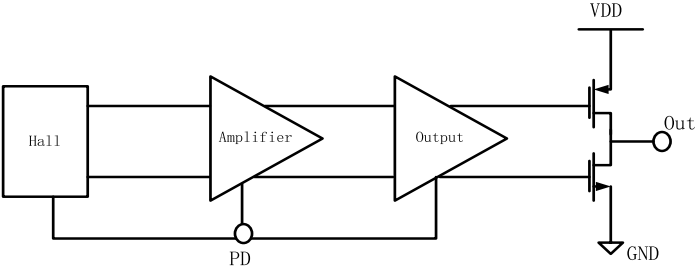

功能框图:

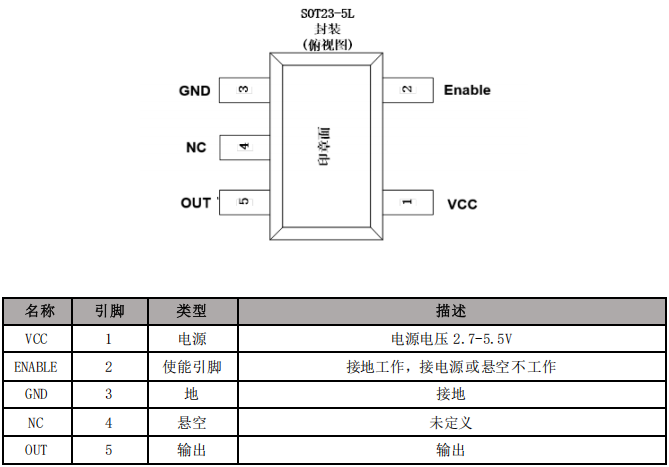

引脚描述及说明:


订购信息:


备注:丝印说明,上行194c ,下行 507,507 即 2025 年第 07 周。

芯片应用:

电流传感

电机控制

位置传感

三模可调行程磁轴键盘
