明治案例 | VDS20C视觉传感器在某车企内饰板卡扣

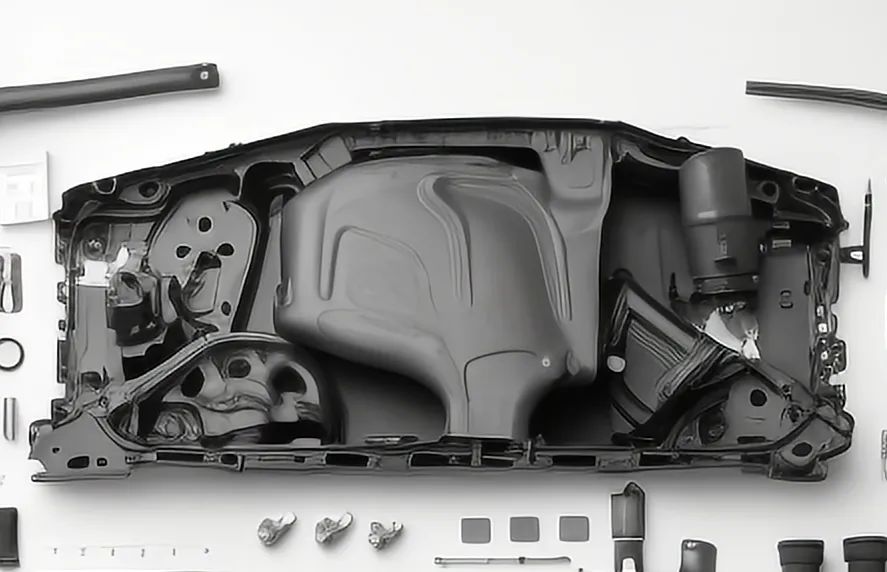

在汽车内饰板生产过程中，卡扣的安装数量与位置准确性直接影响产品的装配质量和安全性。传统人工检测方式存在效率低、易漏检等问题。

明治的视觉传感器VDS20C凭借高精度、高速度、非接触式检测的优势，可实现自动化卡扣计数

场景需求

需要对长度为1米的汽车内饰板进行卡扣数量检测，确保卡扣数量为12个，超过12或者少于12个都判定为NG；检测速度：200-300ms

解决方案

视觉传感器：VDS20C

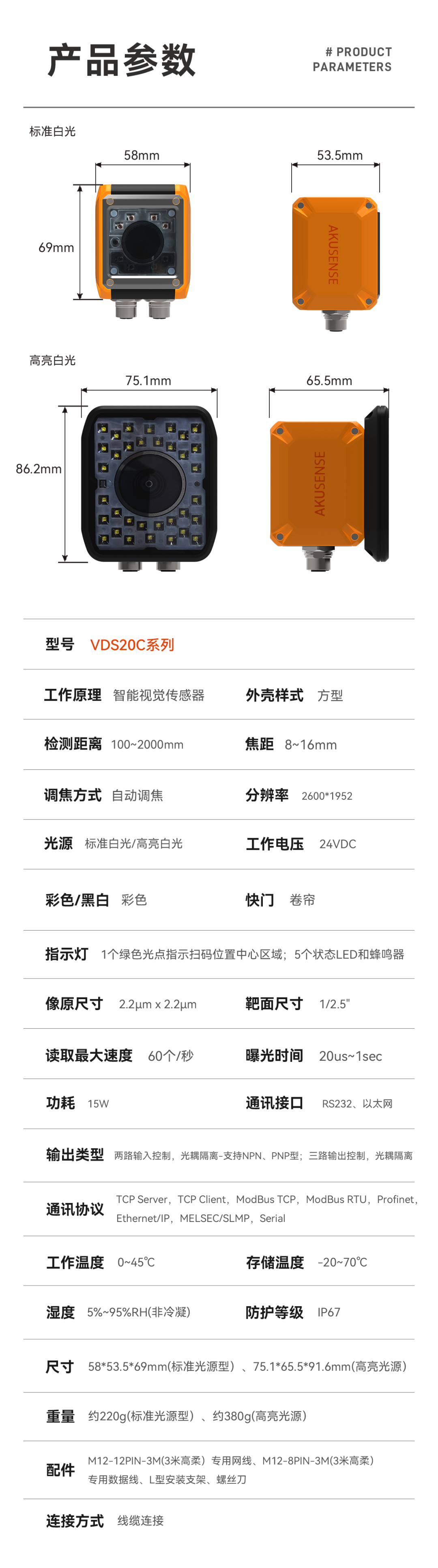

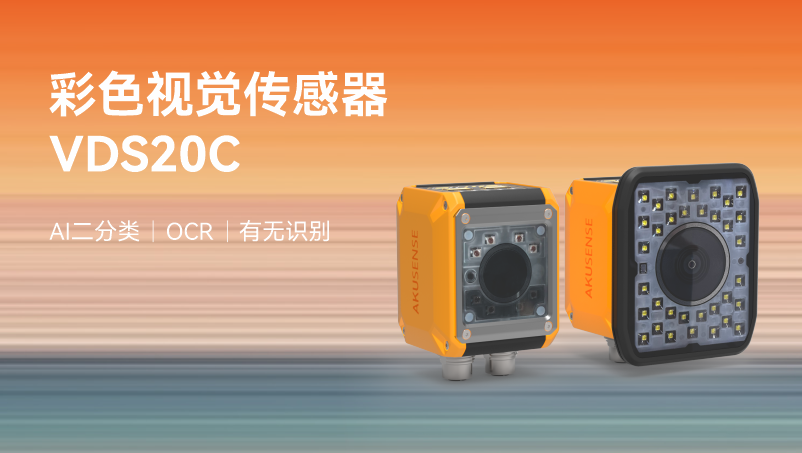

1、选用明治彩色视觉传感器VDS20C系列

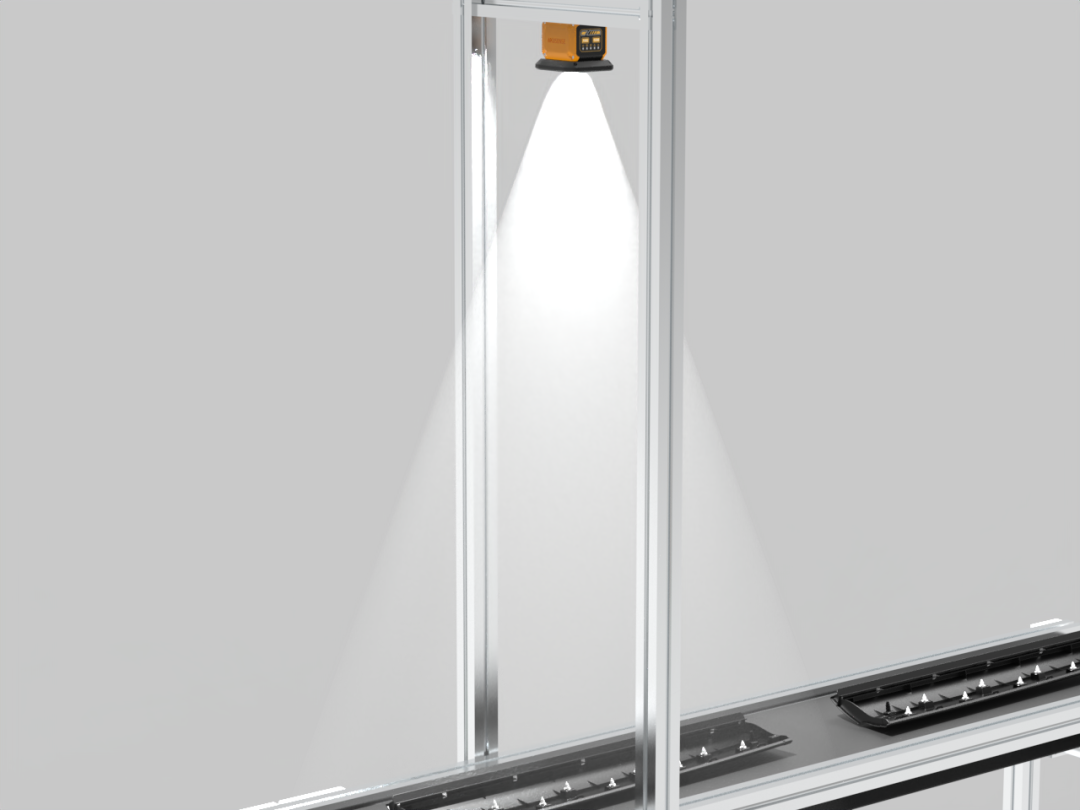

2、靶面尺寸1/2.5英寸（约5.76mm），焦距8mm，2米安装距离下理论视野宽度达1440mm，完全可以覆盖内饰板全长，并保留充足余量

3、2600×1952彩色分辨率，像元尺寸2.2μm，可清晰识别直径≥1mm的卡扣特征

4、偏振片模组可选配，有效抑制工件表面高反光，成像效果更清晰

检测效果

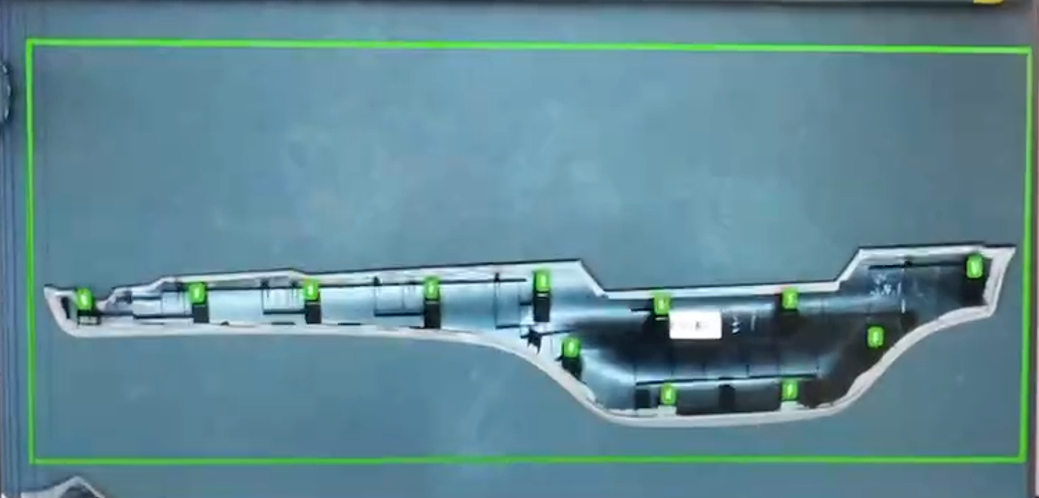

OK｜12个

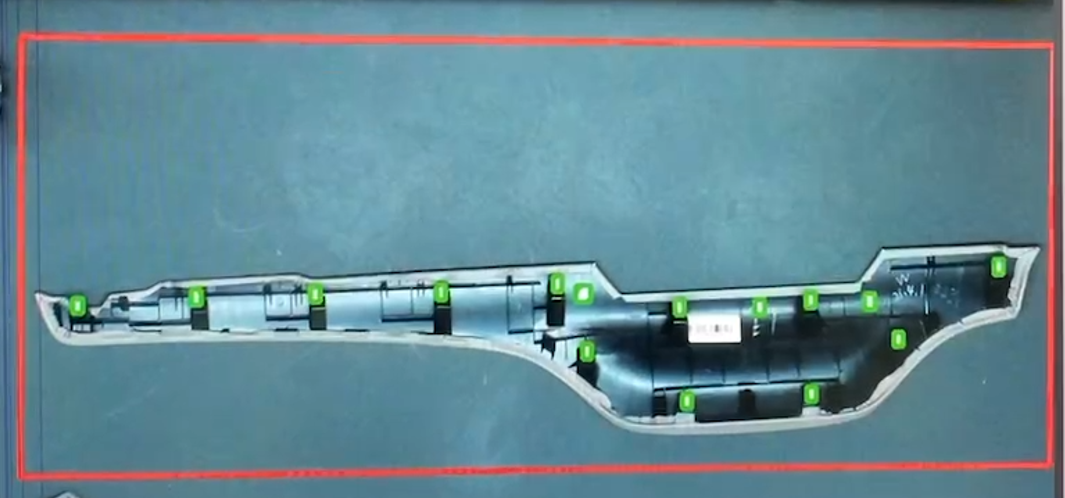

NG｜15个

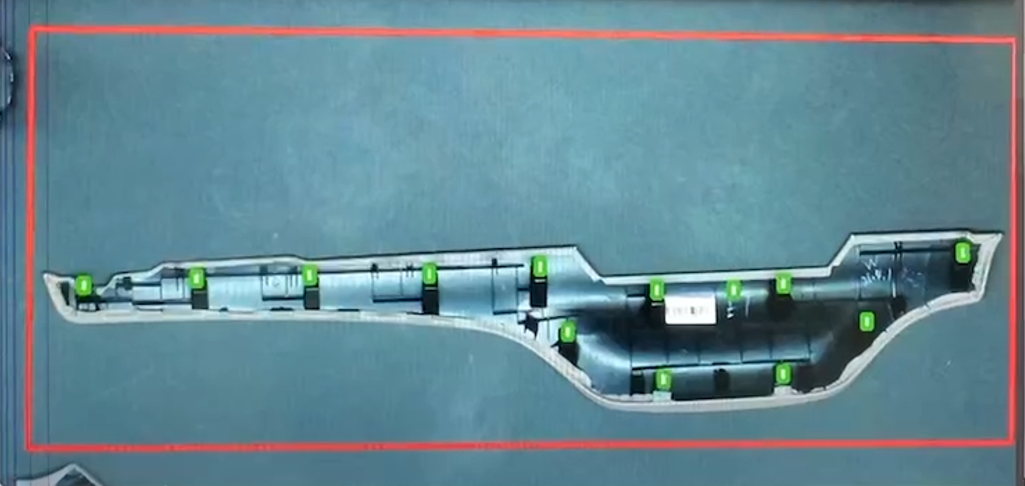

NG｜13个

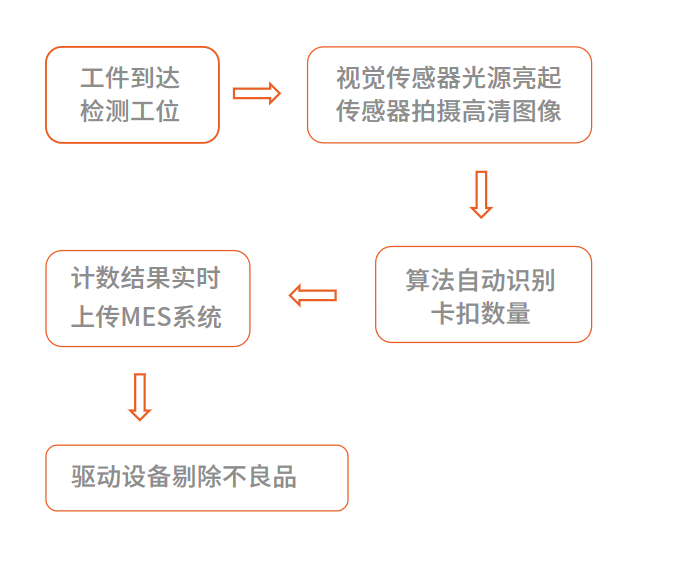

检测流程
