储能系统热议下，芯森CR1V如何赋能双向逆变及

把一台家储或工商储拆开，最先映入眼帘的通常是三大件：电芯、双向逆变器、BMS。前两者负责“存”与“放”，后者负责“看住”电芯别出乱子。可如果追问一句：BMS靠什么“看”？逆变器又怎么知道该往哪边“流”？答案往往藏在一颗毫不起眼的小元件——隔离电流传感器里。

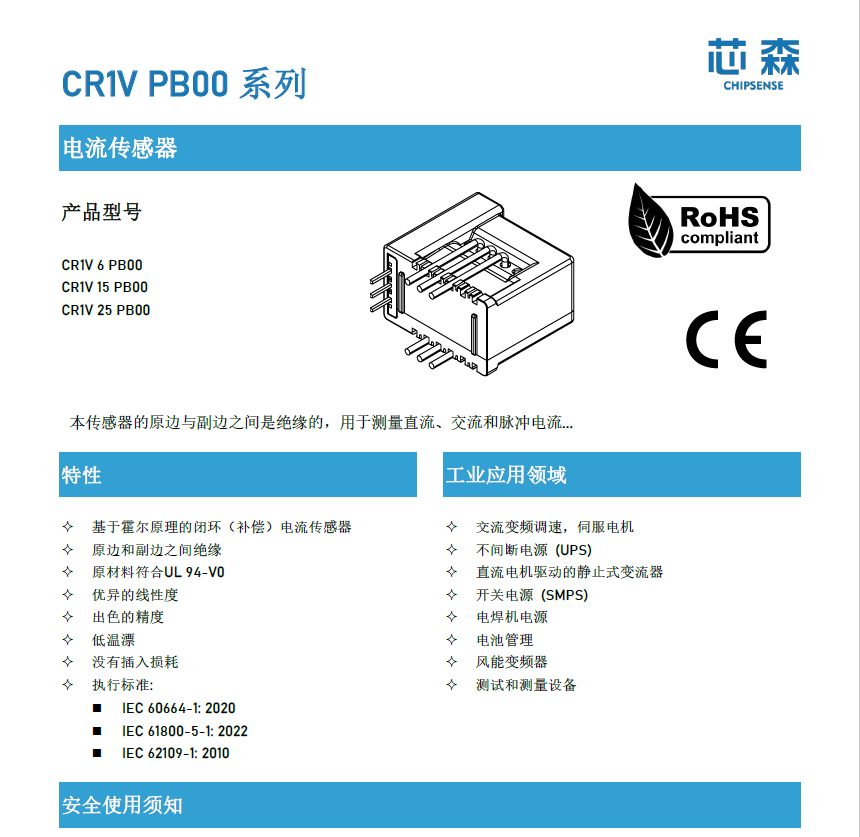

今天聊的芯森 CR1V PB00 系列，就是最近被多家储能方案商悄悄放进 BOM 的一颗“小个子”。从 6 A 到 25 A 三个量程，看似平淡，却在“双向逆变”与“BMS 保护”这两个关键节点上，给出了颇为务实的解法。

一、双向逆变：电流方向来回切，传感器得先不“晕头”

双向逆变器的工作状态在 Buck 与 Boost 之间来回切换，电流方向瞬间掉头。传统开环霍尔在这一步容易因为剩磁带来零点漂移，而 CR1V 用闭环补偿把磁芯始终“锁”在零磁通，零点漂移被抑制在 ±0.5 mV 以内。实测 50 A/μs 的 di/dt 阶跃，输出 1 µs 以内就能跟上——逆变器 MCU 拿到的电流反馈几乎无延迟，同步整流管的死区可以压得更窄，效率提升 0.3～0.5 个百分点，别小看这点数，换算到 10 kW 机型就是几十瓦的损耗差距。

二、BMS：除了“过流”还得“快”

储能 BMS 的过流保护点往往设在 1.5～2 倍额定电流，动作时间要求 5 ms 以内。CR1V 在 200 kHz 带宽下，信号链延迟不到 5 µs，留给 MCU/模拟比较器的窗口极宽，硬件过流保护可以直驱 MOSFET 断开，软件策略只负责“兜底”。更关键的是，±0.7 % 的精度允许把保护阈值设得更贴近真实极限，变相把电芯的安全冗余电流“挤”出来做可用能量，10 kWh 系统大约能多出 0.3～0.5 kWh 的有效容量。

三、绝缘与安规：把“爬电距离”做成冗余

CR1V 用 6.35 mm 电气间隙、15.5 mm 爬电距离，直接对标 IEC 62109-1 CAT Ⅲ 600 V 系统。双向逆变器里，电池侧 400～600 V 直流母排与低压控制域往往只有一块 2 mm 厚的塑料壳体隔离，传感器如果掉链子，烧的不仅是采样电路，还可能把 MCU 一并带走。芯森把隔离耐压拉到 2.5 kV（50 Hz，1 min），瞬态耐压 9 kV（1.2/50 µs），相当于给系统多加了一层“保险丝”。

四、热设计：10 g 的小体积，反而给风道让路

CR1V 全系列只有 10 g，PCB 占位 13.4× 21.9 mm。对 1U 机架式储能模块来说，省下的每 1 mm 高度都可以拿来做散热齿。更关键的是，-40～85 ℃ 全温区漂移 ≤ ±0.05 %/℃，在逆变器满载 60 ℃ 环温下，精度依旧稳如狗，省掉一颗“温补”运放的钱。

五、落地：工程师如何用最快时间验证？

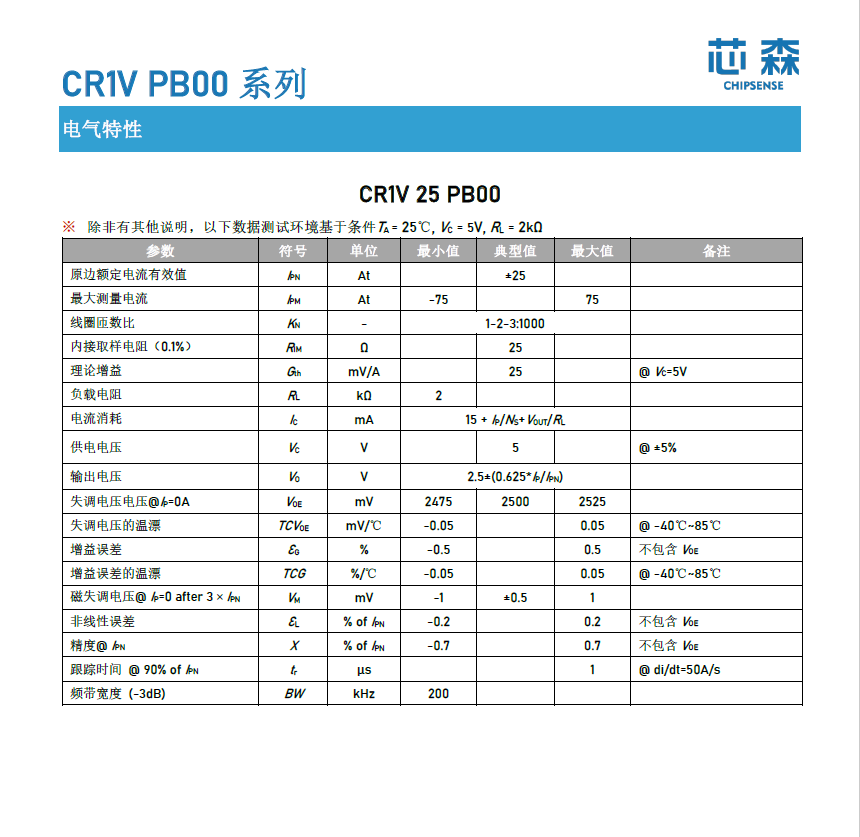

芯森把三种量程的增益固定到 104.17 mV/A、41.66 mV/A、25 mV/A，输出 2.5 V 中点，单电源 5 V 供电即可。工程师拿到板子后，直接把 OUT 脚接到 MCU ADC 或比较器，十分钟就能跑一轮“双向逆变 ±25 A 阶跃测试”。如果项目量程介于 6～25 A 之间，可以通过原边铜排开孔或并联来微调，无需重新选型。

结语：

储能赛道卷到今年，大家比拼的不再是“谁能做”，而是“谁做得更细”。芯森 CR1V 系列没用什么颠覆性技术，只是把“精度、带宽、绝缘、体积”四件事做到了同级里的高水位。对于双向逆变器和 BMS 来说，一颗传感器也许不能决定系统上限，却足以拉高下限——让过流保护更快一点、能量利用多 3%、安规余量多 1 mm。这些看似琐碎的“小账”，最终都会在 10 年循环寿命里，折算成一笔笔看得见、算得出的收益。
