深视智能精密传感赋能光伏智造全流程 | 12个核心

在光伏产业蓬勃发展的当下，从硅片制备到电池片生产，再到组件组装，每一个环节的精准把控都关乎着产品质量与企业效益。

作为工业传感领域技术创新企业，深视智能凭借其强大的研发实力与创新产品矩阵，为光伏电池全场景应用带来了高精度、高稳定性的检测工具，成为推动行业迈向 “高精度智造” 的核心力量。

前段工艺：硅片制备

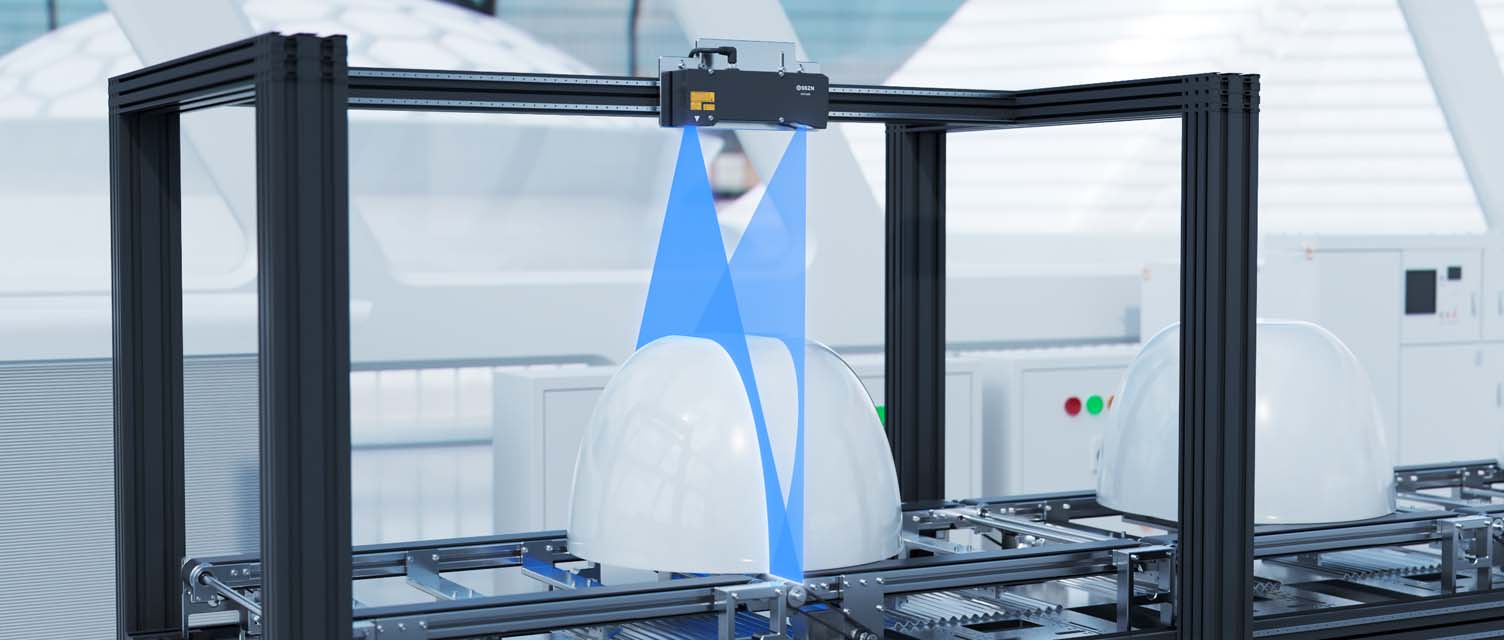

01 坩埚外观检测

·三维激光轮廓测量仪-SR系列

石英坩埚的外观质量直接影响单晶硅品质。使用深视智能3D线激光轮廓测量仪扫描坩埚底部轮廓，通过3D图像算法精准提取缺陷和尺寸信息，可检测凹坑形变等问题，项目精度达0.5mm，确保每个投入使用的坩埚符合高质量标准。

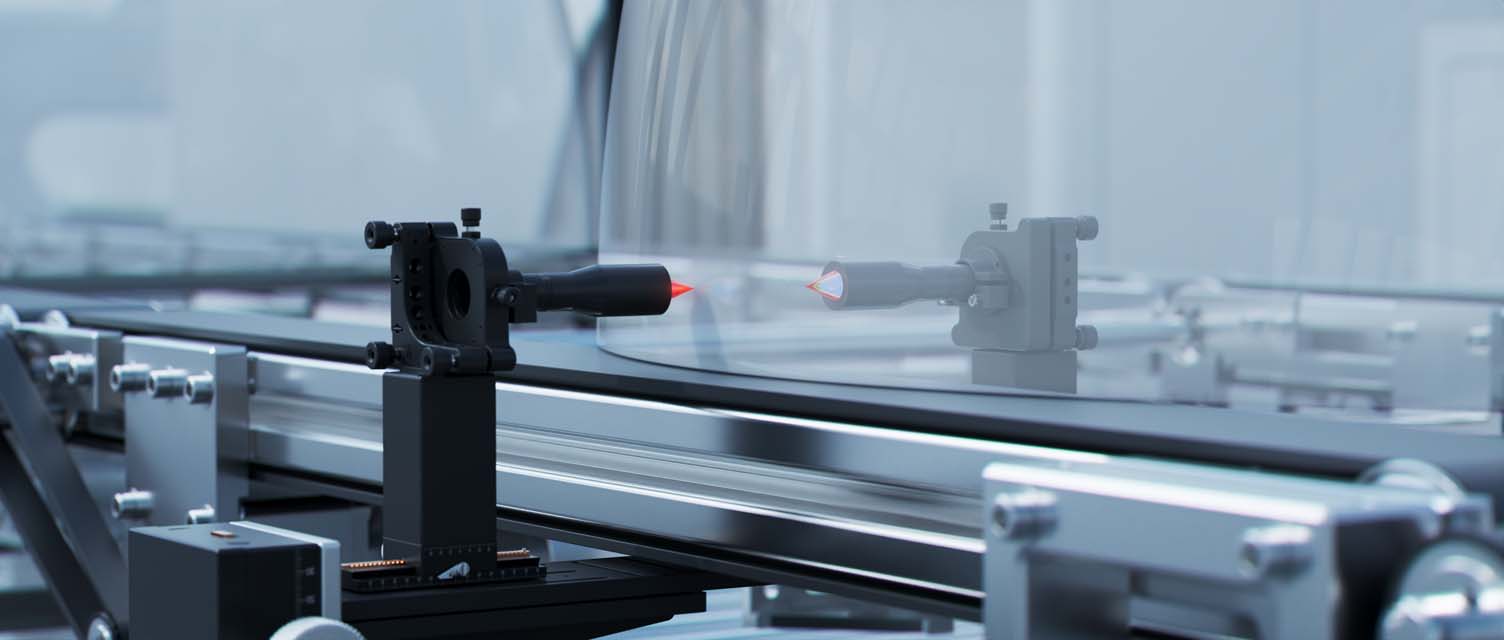

02 坩埚内壁检测

·光谱共焦位移传感器-SCI系列

拉晶过程中，坩埚内壁厚度不均易引发形变、穿孔，导致硅熔液泄漏，影响单晶硅质量。使用两台深视智能点光谱共焦位移传感器对射测量坩埚内壁厚度，采样频率达33kHz，可高效精准地计算出坩埚对应测量点的壁厚，及时筛除不合格坩埚。

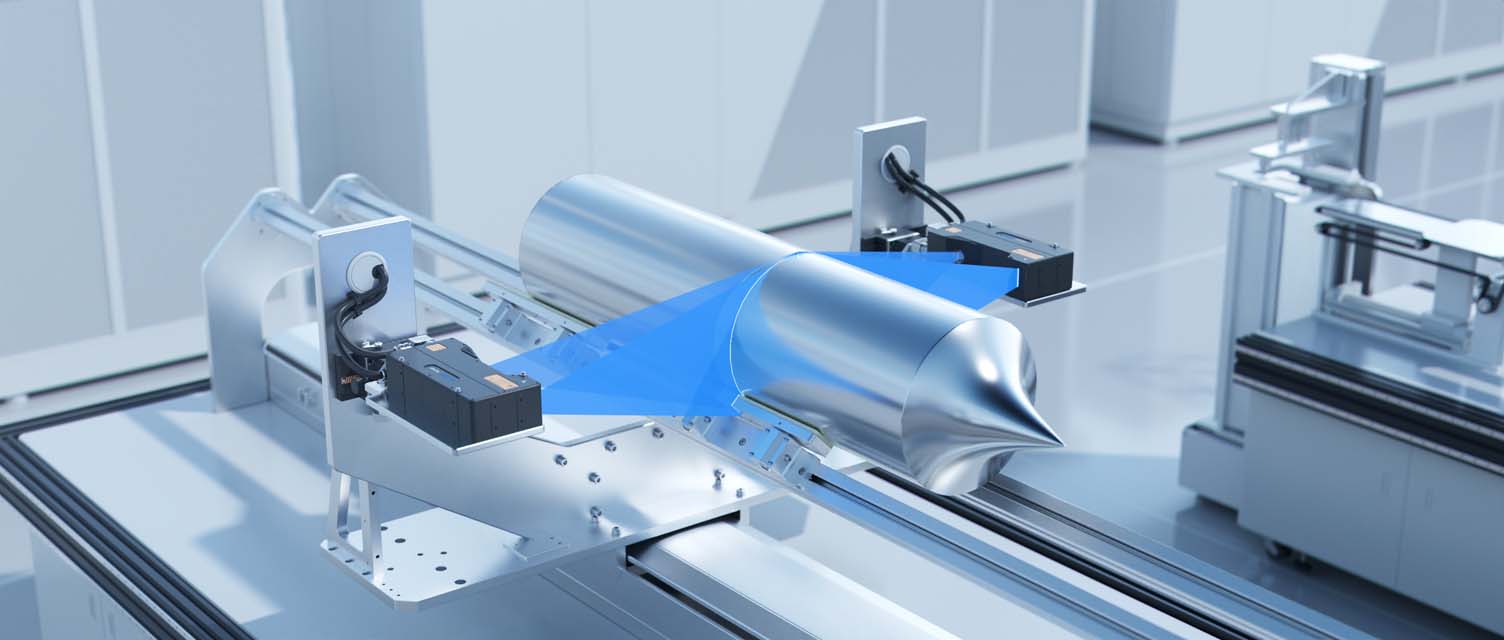

03 圆棒直径检测

·三维激光轮廓测量仪-SRI系列

由于完成拉制后的硅棒直径不规则，工人需按几何尺寸及晶线状态分段，为切断机提供分段数据以便切断硅棒。使用2台深视智能3D线激光轮廓测量仪同步扫描硅棒表面轮廓，利用图像算法拼接技术形成完整图像及测量数据，项目精度达0.05mm，实现对晶棒直径的精准把控。

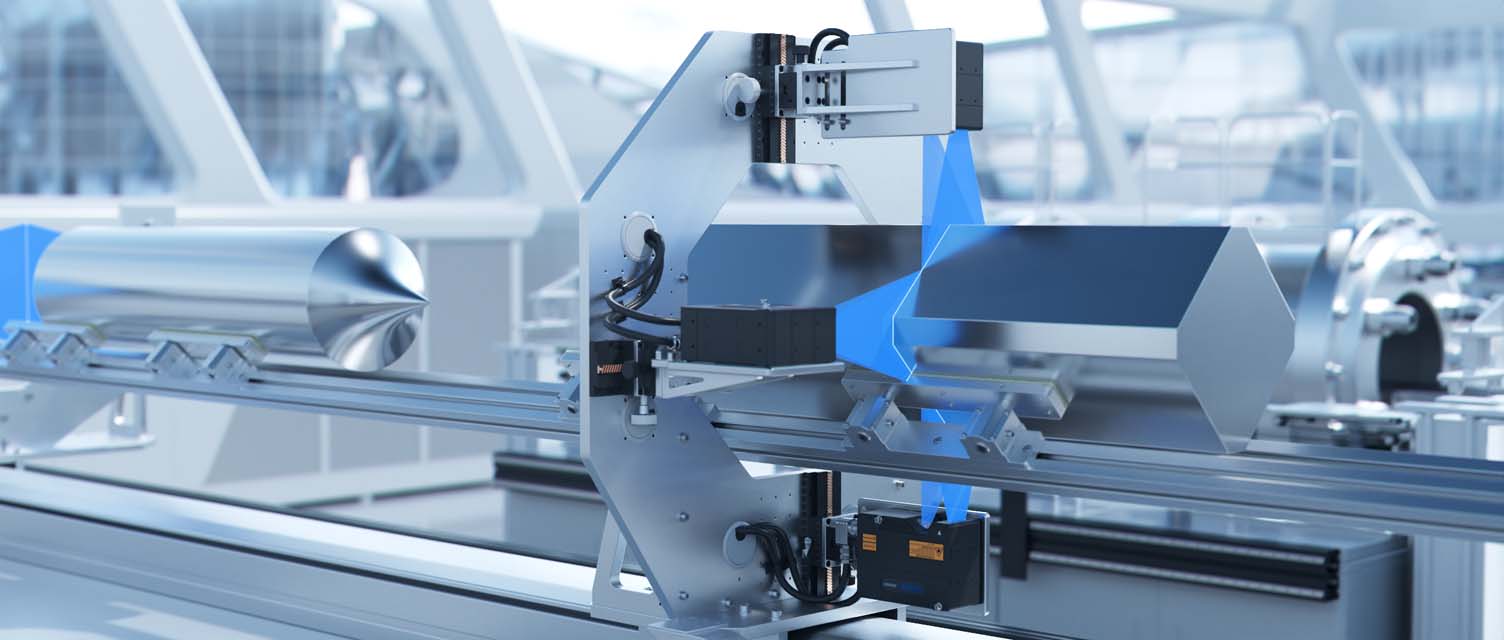

04 方棒尺寸检测

·三维激光轮廓测量仪-SRI系列

硅棒成型后可能存在外观裂纹、空洞、气泡等表面缺陷，需严格质量控制测试以应用于后续生产。使用4台深视智能3D线激光轮廓测量仪同步扫描方棒，利用图像算法拼接技术形成完整图像及测量数据，实现对方棒的尺寸、弧长、垂直度等多项目的精准检测，项目精度达0.02mm。

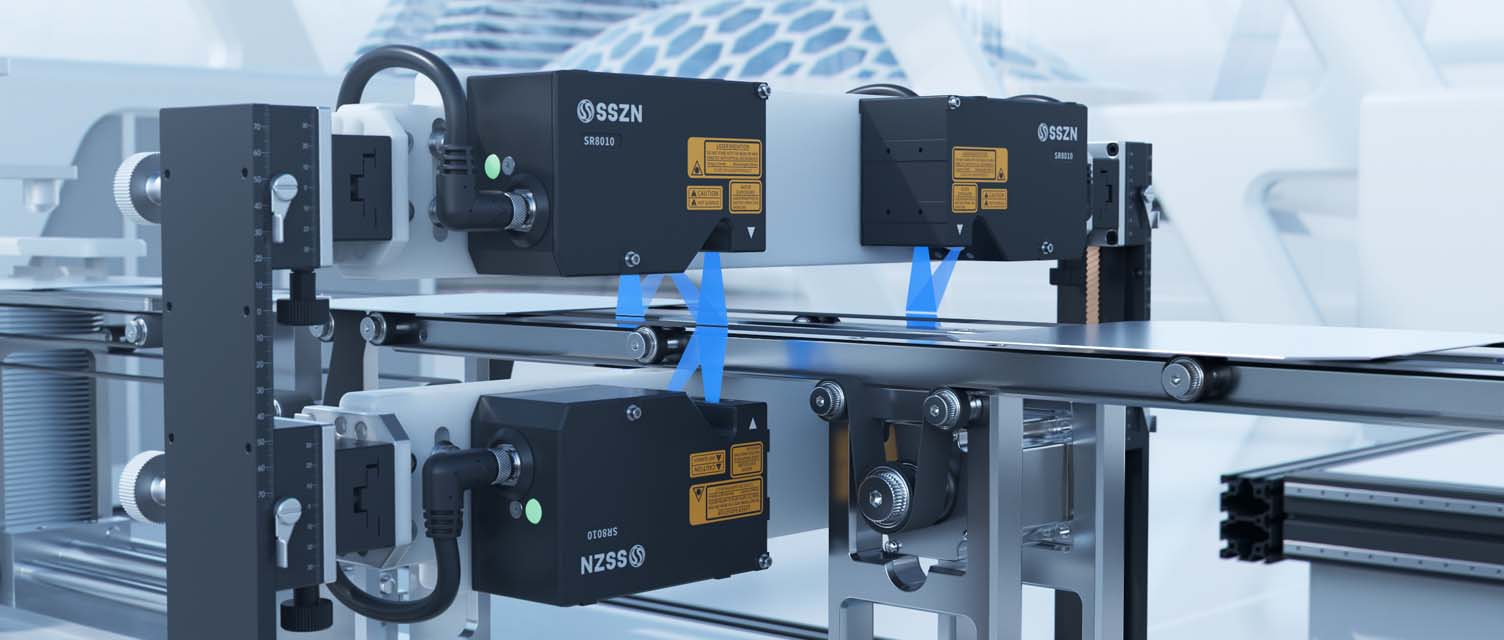

05 硅片厚度/线痕/TTV检测

·三维激光轮廓测量仪-SR系列

硅片制作完成后，需通过分选机检测厚度、线痕、TTV、翘曲度等指标，依据检测数据分选至对应仓盒，最终分为不同等级。深视智能3D线激光轮廓测量仪凭借3200高轮廓点数和67kHz采样频率，实现对特殊硅片厚度（重复性≤0.5μm）、TTV（重复性≤1.5μm），线痕（重复性 ≤1.5μm）精准检测。

中段工艺：电池片生产

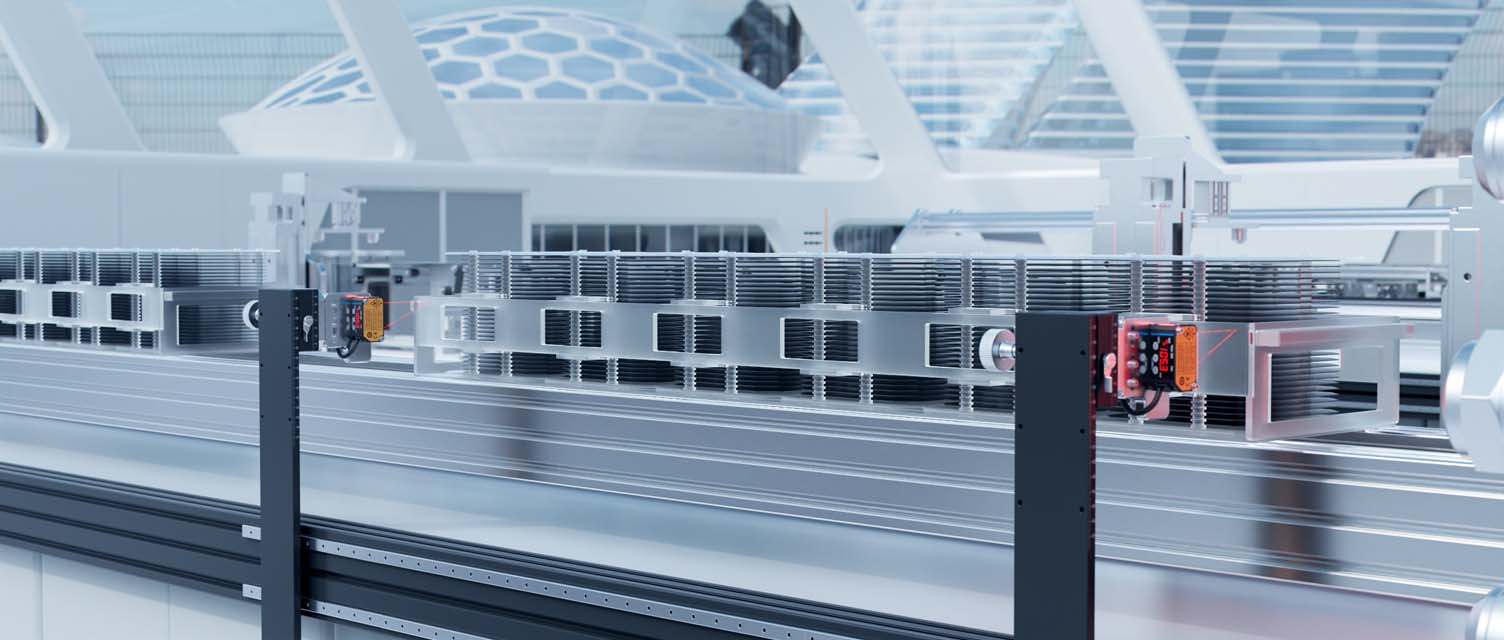

01 石英舟到位检测

·激光位移传感器-SD系列

针对高温工况和透光材质检测难点，深视智能点激光位移传感器具备200mm~600mm检测距离与0.2mm重复性精度，兼容石英舟磨砂透光材质，可在85℃高温环境内对石英舟位置持续精准测量，位置准确度达0.5mm，有效避免撞舟风险。

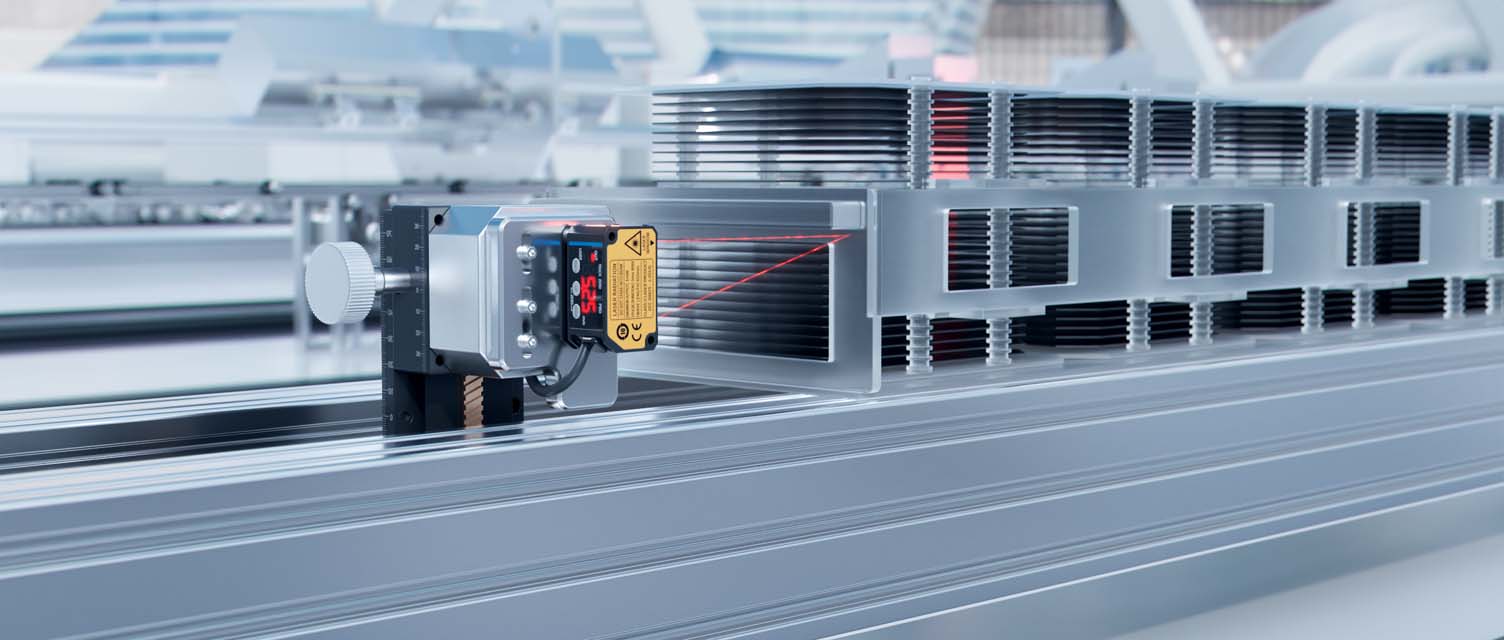

02 插片机花篮到位检测

·激光位移传感器-SD系列

针对高温工况和透光材质检测难点，深视智能点激光位移传感器具有更大兼容量程，配备耐温性玻璃镜片，可对石英舟出料位置进行距离检测，稳定测量石英磨砂透光的半透明材质，位置准确度达0.03mm，满足热工艺设备使用需求。

03 石墨舟到位检测

·激光位移传感器-SD系列

针对高温工况和低反射率材质检测难点，采用用深视智能点激光位移传感器对石墨舟位置距离进行到位检测，可精准测量黑色粗糙低反射率的石墨材质表面，适应至高85℃工况环境，在热工艺设备处依旧稳定检测，位置准确度达0.5mm，满足实际生产需求。

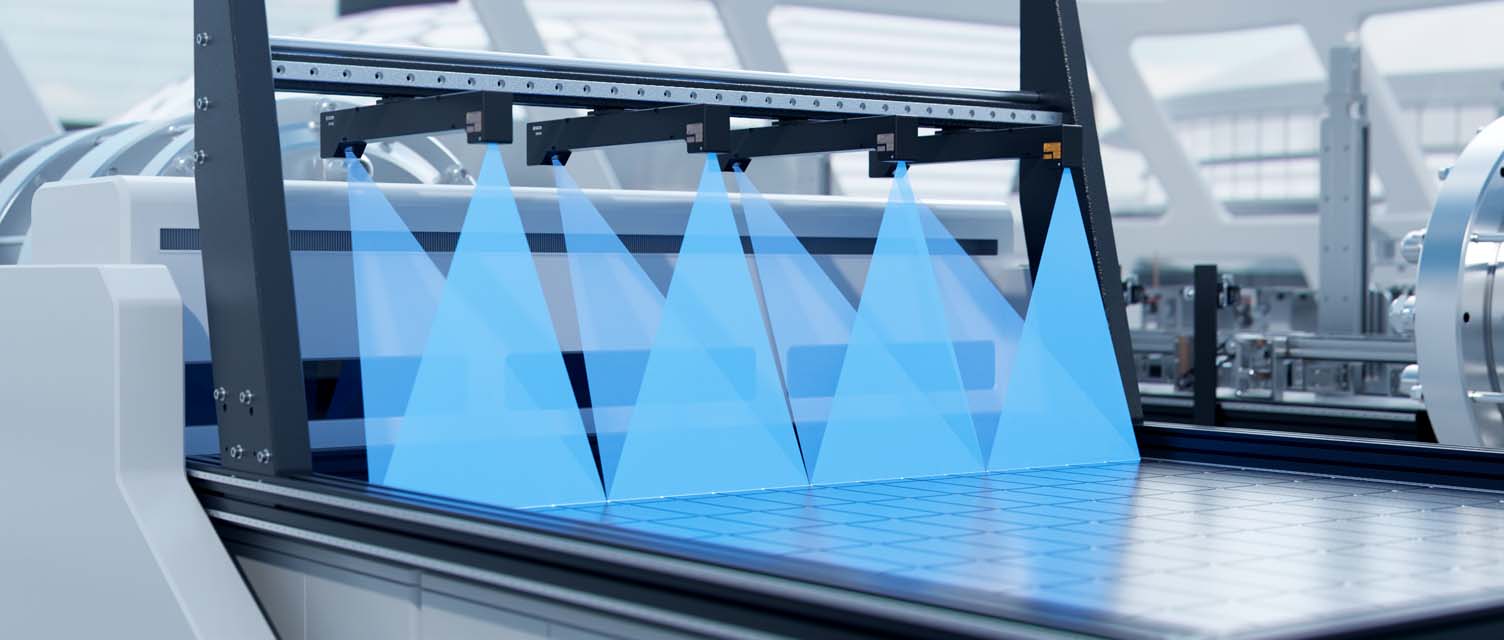

04 HJT硅片搭边检测

·三维激光轮廓测量仪-SRI系列

硅片在PECVD和PVD工艺中需放置到适配载具内，位置偏移致“搭边”易引发硅片绕镀、破裂及腔体污染。采用多个深视智能3D线激光轮廓测量仪并排扫描硅片，3D相机线宽450mm，采样频率10kHz，速度可达1560mm/s，可精准识别硅片搭边等情况，有效避免膜层绕镀、破裂，提升产品生产良率。

05 丝网印刷网版高度检测

·激光位移传感器-SD系列

丝网印刷过程中网版多次印刷后会失去弹性下垂，影响印刷质量。使用深视智能点激光位移传感器检测网版中间位置高度，超出设定范围后报警提醒工作人员更换网版，采样频率高达 3kHz 可实时反馈高度值，重复性达 ±0.02mm精准防撞防虚印，有效管控印刷质量。

后段工艺：光伏组件

01 划片机电池片厚度检测

·激光位移传感器-SG系列

电池片厚度需在激光切割前测量，以调整激光功率，防止电池片破损或切割不良。使用两台深视智能点激光位移传感器对电池片进行对射测厚，激光头连续采集数据，重复性达0.002mm，采样频率高达590kHz，可实时反馈厚度值，有效提升划片机电池生产良率。

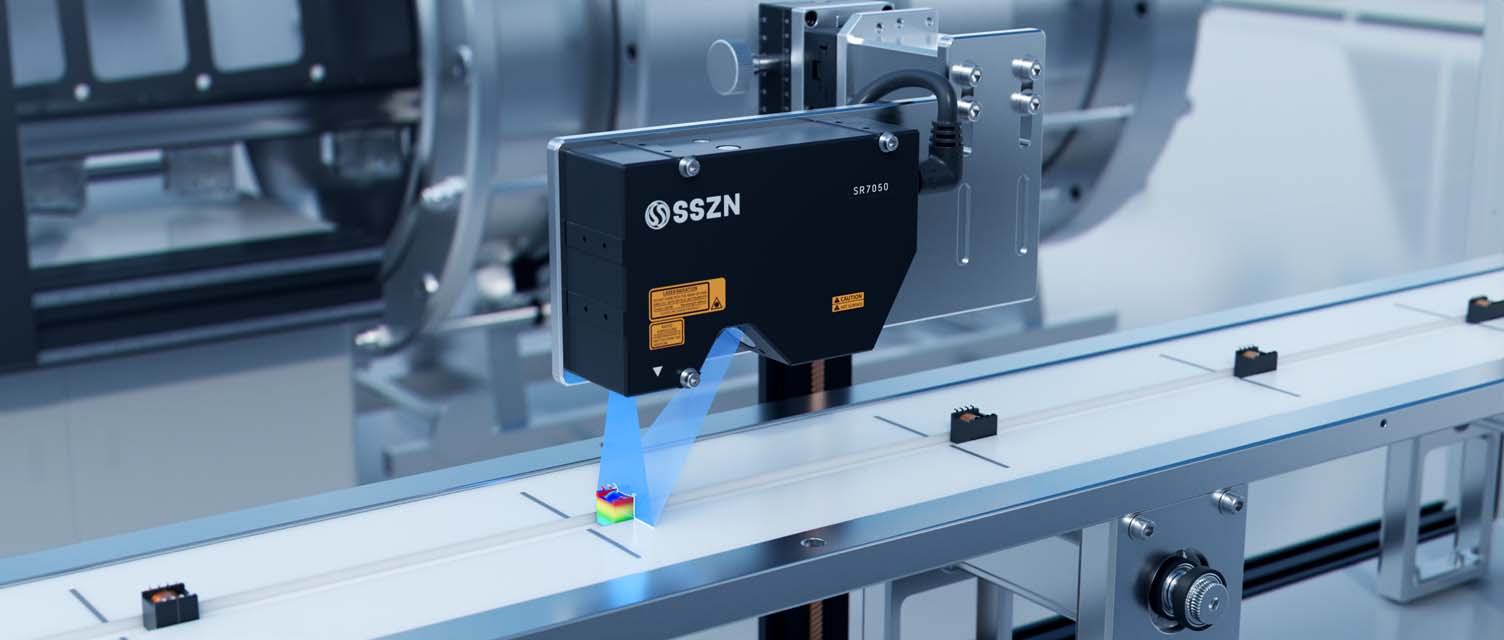

02 逆变器引脚检测

·三维激光轮廓测量仪-SR系列

光伏逆变器引脚因尺寸微小、形状复杂，易出现弯曲变形，需高精度检测引脚质量，确保电气连接稳定。深视智能3D线激光轮廓测量仪具有超高分辨率，X测量范围30.5mm，采样频率快至10kHz，平面度重复性达0.002mm，可准确识别引脚的细微弯折、变形、缺失等情况，批量产线也可稳定检测。

深视智能赋能光伏行业提质增效

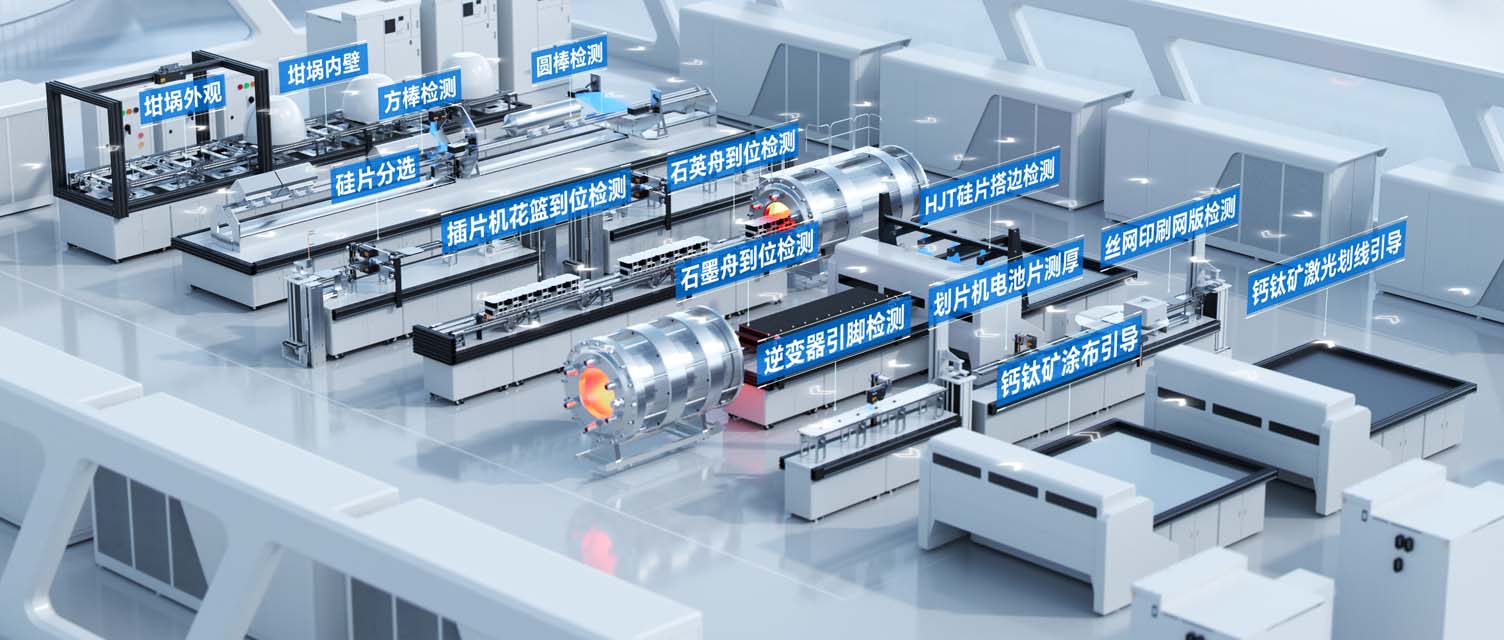

深视智能围绕光伏生产全流程（硅片制备-电池片生产-组件组装），打造12个核心工位检测案例，通过三维激光轮廓测量仪、激光位移传感器、点光谱共焦位移传感器等产品的深度应用，构建了智能化检测体系，以高精度检测能力和严苛场景适应能力，助力优化生产工艺细节，实现光伏产品生产良率稳步提升。

作为国家专精特新 “小巨人” 企业，深视智能已服务全球超 20000 家客户。未来，深视智能将持续深耕新能源领域，依托自主研发的工业精密测量产品矩阵，为光伏行业提供更智能、更精准的测量工具，携手行业伙伴共建高效光伏智造生态。

选择深视智能，就是选择迈向 “智造” 的可靠伙伴 —— 以精密传感技术，为光伏产品的安全与性能保驾护航。
