深视智能SGI系列激光位移传感器精密测量塑料叶

项目背景

塑料叶片（如汽车空调出风口叶片、精密仪器散热叶片等）的高度差直接影响其装配后的机械配合和运动流畅性。通过精密检测叶片高度差，可有效确保塑料叶片在使用过程中的稳定性和可靠性。

深视智能SGI系列激光位移传感器凭借微米级测量精度、高速响应能力以及对高反光/透明材质的强兼容性，可精准捕捉高速产线中易变形塑料叶片的高度变化，为工艺优化提供可靠数据支撑。

检测需求

测量项目

塑料叶片高度差

工件尺寸

半径95mm*高40mm

精度要求

高度差动态重复性0.05mm以内

速度要求

叶片旋转每分钟1850转

案例分享

针对塑料叶片高反光、透明或表面粗糙的特性，深视智能SGI系列激光位移传感器采用自适应光强调节技术结合宽光点型、小光点型等优化光斑设计，有效克服反光干扰与半透明材质穿透难题，同时通过非接触式测量方式避免划伤叶片表面材质，确保复杂表面测量数据的准确性和稳定性。

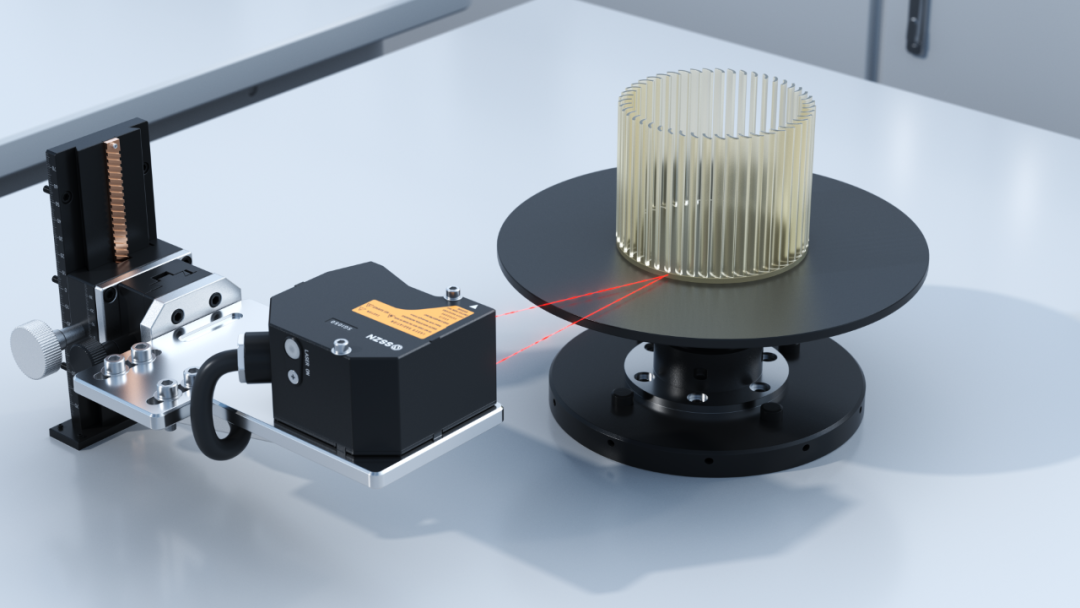

图 |塑料叶片高度差检测

深视智能SGI050激光位移传感器工作距离为50mm，其±0.05%的F.S.的线性度可精准捕捉高速运动场景中微小变形，结合88kHz高采样频率可实时检测叶片边缘高度差，帮助生产人员快速定位工艺偏差，保证叶片与关联部件的精密配合，从而规避因装配错位导致的卡顿或风量分布不均问题。

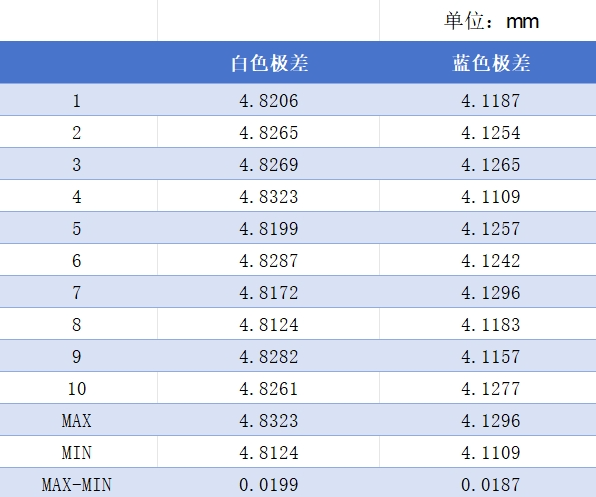

图 | 数据波形求极差

实测结果：在10次动态测试中，塑料叶片高度差重复性为0.019mm，满足塑料叶片高度差动态重复性0.05mm以内的精度要求。

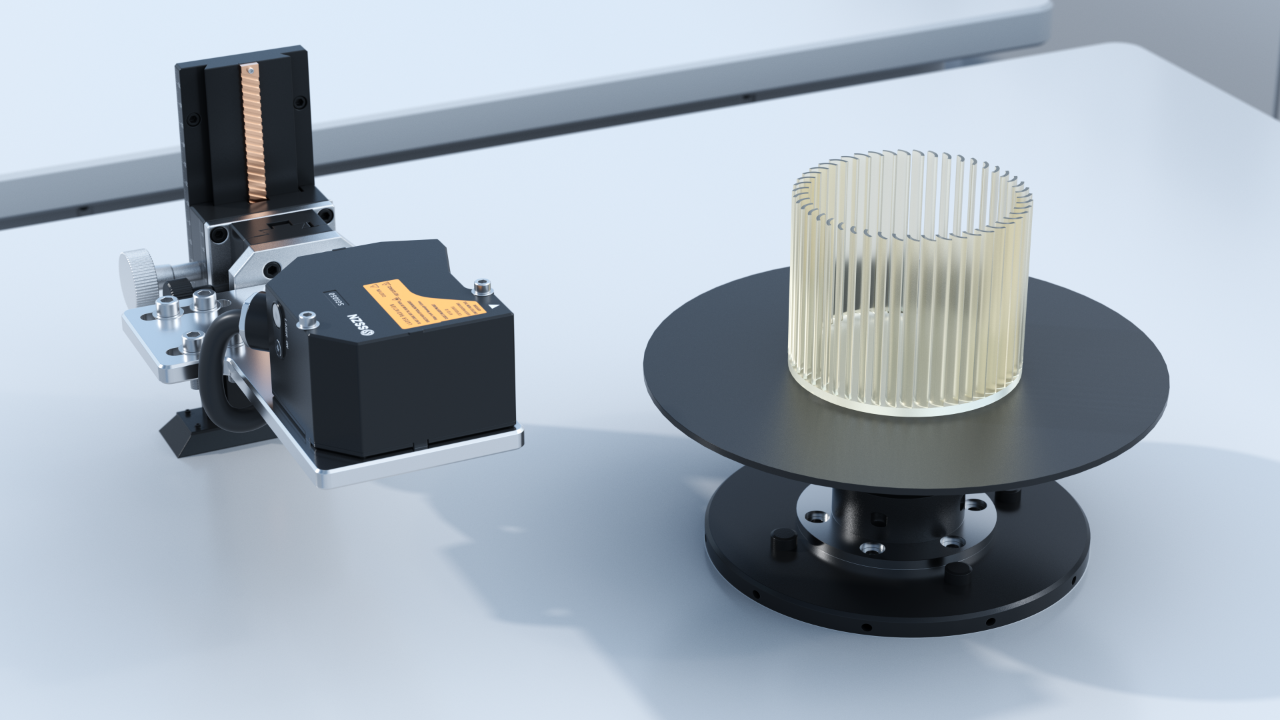

深视智能SGI050激光位移传感器机身采用一体式设计，无需外接控制器，可以轻松嵌入自动化生产线中，节省空间成本并实现即插即用，进一步提升生产效率。

深视智能传感器推荐

深视智能SGI系列激光位移传感器融合高精度测量、高速响应与材质适配技术，突破塑料叶片生产场景下的微米级高度差检测瓶颈，不仅助力企业实现产品质量与生产效率双重提升，更以稳定的工艺监测能力满足汽车制造、电子及光学加工等行业对精密制造的严苛要求。
