国芯思辰|高灵敏度霍尔开关AH503可用于汽车天窗

现在汽车的“颜值”是一款车能否卖得好的一个重要因素，驾驶体验不仅来自于汽车内在的配置上，也由汽车的外饰内饰颜值决定。

汽车天窗和侧车窗一样，使用安全问题一定是要考虑到的，驾驶前一定要检查并关上天窗，防止高速行驶中乘客探出肢体，对人体造成损伤。此外，天窗的防夹功能也很重要，因为汽车天窗电机的作用力很大，如果在夹到人的肢体而没有及时停止的话，会对肢体造成很大的伤害，另外天窗电机也很容易损坏。那么如何才能防止这样的情况发生？

在汽车天窗设计中，绝大部分都使用了具有霍尔元件的智能电机作为天窗的驱动单元，中科阿尔法AH503是一款基于BCDMOS技术设计的高灵敏度单极霍尔开关芯片，可用于电机控制单元对其信号进行分析。通过霍尔的波形来判断电机转动位移以及转动方向。

此外，对障碍物的防夹判断，是通过霍尔开关的脉冲技术决定车窗运行位置，同时利用脉宽的变化确定是否有物体被夹。当车窗遇到障碍物时，脉冲脉宽明显变宽。当电机转动时，ECU实时检测霍尔的信号输入以及其他输入信号（按键输入等），对输入信号进行分析，然后通过继电器控制电机工作，由此可以检测出障碍物，再结合当前天窗的运动位置就可由ECU控制天窗反向移动直到天窗完全打开，从而实现天窗的防夹反转功能。

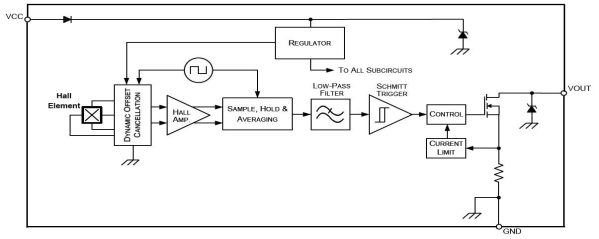

AH503功能框图

单极霍尔开关AH503性能特征：

1、AH503包括了温度补偿、比较器和输出驱动器。

2、AH503受机械应力的磁性参数影响很小，适用于工业环境和汽车应用。符合AEC-Q100汽车电子行业测试标准。

3、AH503功耗低至2.5mA，工作电压范围2.7V~30V。

4、AH503的ESD高达±12KV，过压保护高达40V，工作温度范围-40℃~150℃。

5、AH503有三种封装形式：TO92S、Small-SOT23、SOT23-3L，且封装符合ROHS标准。
