国芯思辰|霍尔开关AH601在电子棋盘上的应用，可

霍尔开关应用到棋盘上，主要是用来检测双方棋盘上棋子的位置和动态情况盘，以便计算机存储、处理，作为计算机的一种外围设备(数据输入装置)，其输出信号为BMP位图，可直接输入计算机。本文推荐使用小型、多功能经济型的线性霍尔传感器霍尔开关AH601用于电子棋盘中。

霍尔开关在棋盘中的应用：

霍尔型电子棋盘是利用霍尔开关的开关特性来检测棋子位置的。开关型霍尔元件的特性为：开关特性，当磁铁远离器件(距离大于作用范围)时，霍尔开关输出为高电平，当磁铁靠近器件(距离小于作用范围)时，霍尔元件输出为低电平。

为配合电子棋盘的工作，需要在所有棋子底部嵌入磁片，且双方棋子的极性相反（一方N极向下，一方S极向下）。运用全极霍尔开关的双极感应特性，将双方棋盘分别分为了N极区与S极区，同时，在棋盘的每一落子位置上正、反安装一对霍尔器件，霍尔器件必须与落子位置相对应，即在棋子的正下方。

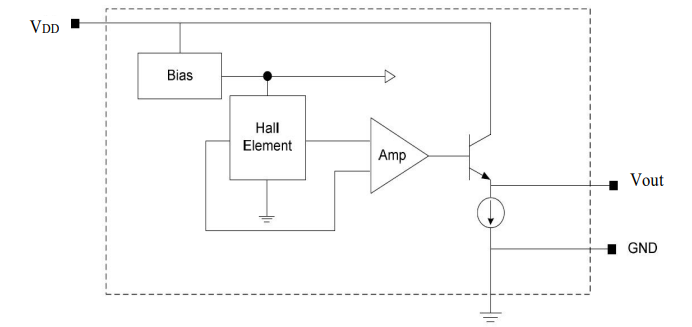

AH601功能框图

AH601的工作原理是当磁场输入时，输出和输入量是成比例变化电压，静态输出电压大小由电源电压设定，该传感器具有低噪声输出，无需外部滤波的特点。AH601可电气元件连接，无需缓冲，同时还包括精密电阻，以提供更好的温度稳定性和准确性。工作温度范围为-40°C至150°C，适用于消费类电子、工业和医疗环境。

AH601芯片特征：

•体积小

•能耗低5mA 5VDC

•电压范围为3Vdc至12Vdc

•对南极和北极磁场作出不同反应

•ESD性能可达±4KV

•提供TO92S和SOT23-3L两种封装形式，且符合RoHS标准
