国芯思辰|双极锁存霍尔开关AH401F可替代SS41F用于

麻将机在生活中随处可见，麻将机的工作原理是背面朝上的麻将牌被洗牌桶上的磁环吸引，并随磁环一起旋转送到输送槽。在机器的前端，叠推马达将麻将子推入砧板，砧板由链条杆推开，而没有磁性正面的麻将子继续在盘子上旋转(单嘴机器原理)，这种应用为市面上目前使用的大部分麻将机的工作方式。然后一些新型的全自动麻将机已升级为四嘴机器。

用于麻将机的霍尔开关主要是用在麻将机的电机当中，一般采用的是耐高压双极锁存霍尔开关芯片。一块圆形的磁铁固定在转自上，三颗霍尔元件按照60度为犄角分别安装在一块霍尔板子上。其中边上两颗霍尔正向安装，中间的一颗反向安装。当转子转动时，磁铁跟随转子转动，N极S极磁场交替扫过三颗霍尔产生信号，通过这个信号来计算转子的转速。因为使用了3颗霍尔芯片，这样还可以通过不用霍尔的型号差别，判断的转子的具体位置变化，从而判断麻将机的电子是在正向转动还是反向转动。

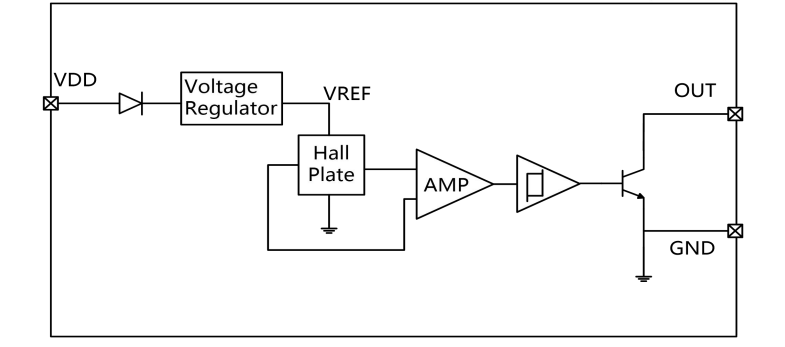

中科阿尔法的耐高压双极锁存霍尔开关芯片AH401F是采用高压bipolar工艺制程。芯片内部由电压稳压单元、霍尔电压发生器、差分放大电路、温度补偿电路、集电极开路输出电路组成。工作形式：输入磁感应强度，输出为数字电压信号，该芯片具有可耐高电压冲击，具有极强的抗噪能力；适用于各种电子消费类、汽车和工业控制等领域。

霍尔开关芯片AH401F性能参数：

•工作电压：3.8V~60V；

•过压保护能力：80V；

•ESD性能：±4 kV；

•集电极开路输出

•电源引脚反向电压保护

•可驱动电流最大 30mA

•工作温度范围：-40℃~150

•提供TO92S和SOT23-3L两种封装形式
