AP3216C三合一环境传感器使用指南

博主最近在调试 AP3216C 三合一环境传感器，由敦南科技推出的一款传感器，支持环境光强度(ALS)、接近距离(PS)和红外线强度(IR)这三个环境参数检测。

1、前言

该芯片可以通过 I2C 接口与主控制相连，并且支持中断。

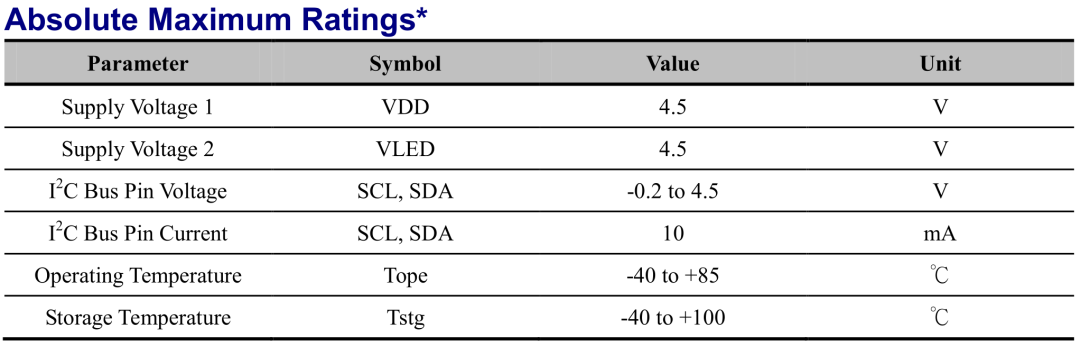

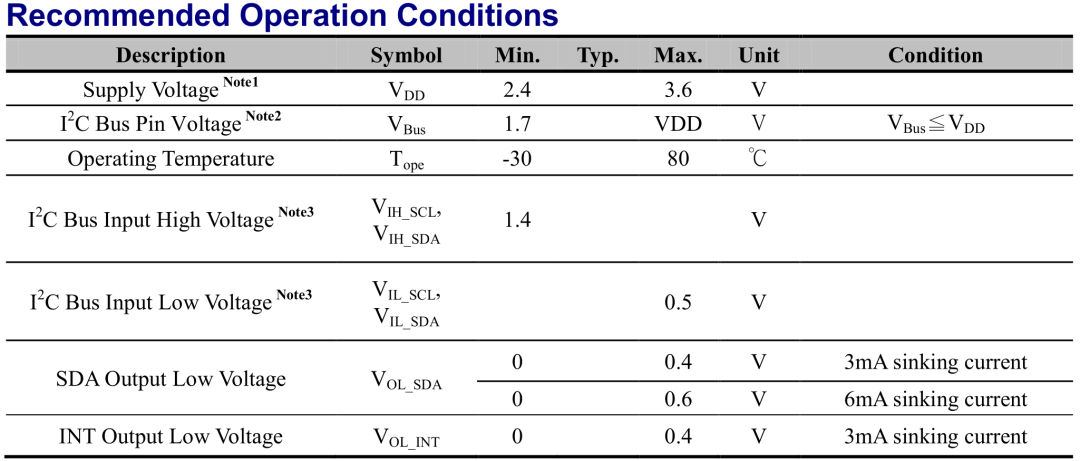

2、传感器特性

1. I2C 接口，快速模式下波特率可以到 400Kbit/S
2. 多种工作模式选择：ALS, PS+IR, ALS+PS+IR, PD 等等
3. 内建温度补偿电路。
4. 宽工作温度范围(-30°C ~ +80°C)。
5. 超小封装，4.1mm x 2.4mm x 1.35mm
6. 环境光传感器具有 16 位分辨率（0~65535）。
7. 接近传感器和红外传感器具有 10 位分辨率（0~1023）。
8. 4 个用户可选动态范围
9. Anti-flicker rejection (reject 50/60Hz)(防闪烁抑制)
10. 高灵敏度@darkened glass
11. 4 个可编程红外 LED 电流输出
12. 高环境光抑制
13. 串扰补偿
14. 符合 RoHS 安全标准

典型应用

AP3216C 常被用于手机、平板、导航设备等，其内置的接近传感器可以用于检测是否有物体接近，比如手机上用来检测耳朵是否接触听筒，如果检测到的话就表示正在打电话，手机就会关闭手机屏幕以省电。 也可以使用环境光传感器检测光照强度，可以实现自动背光亮度调节。

目标设备

1. 手机、平板电脑
2. 个人导航系统
3. 笔记本电脑/超级本
4. LCD/PDP电视背光系统
5. 数码相框
6. 电容式触摸面板的应用

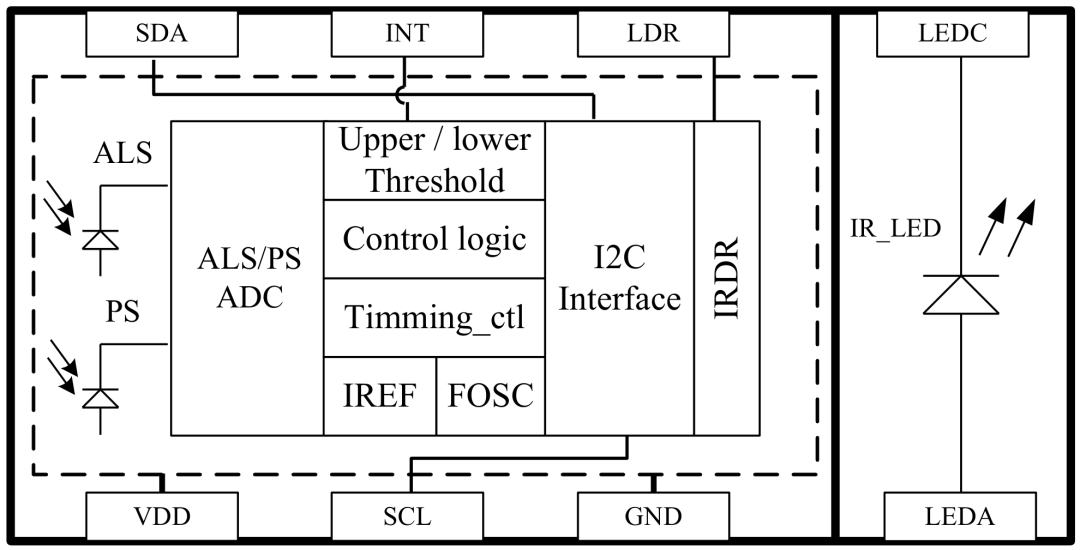

功能框图

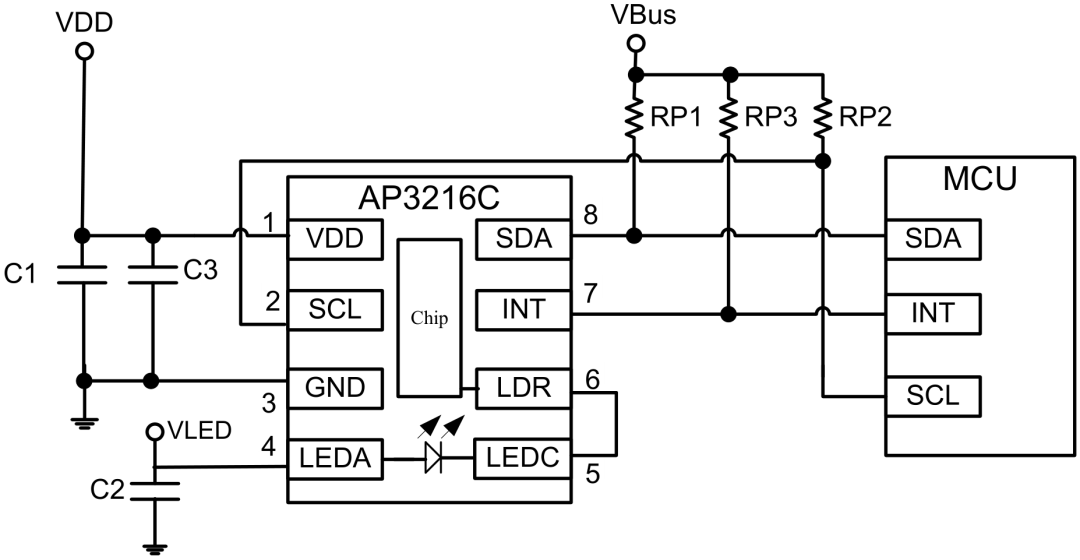

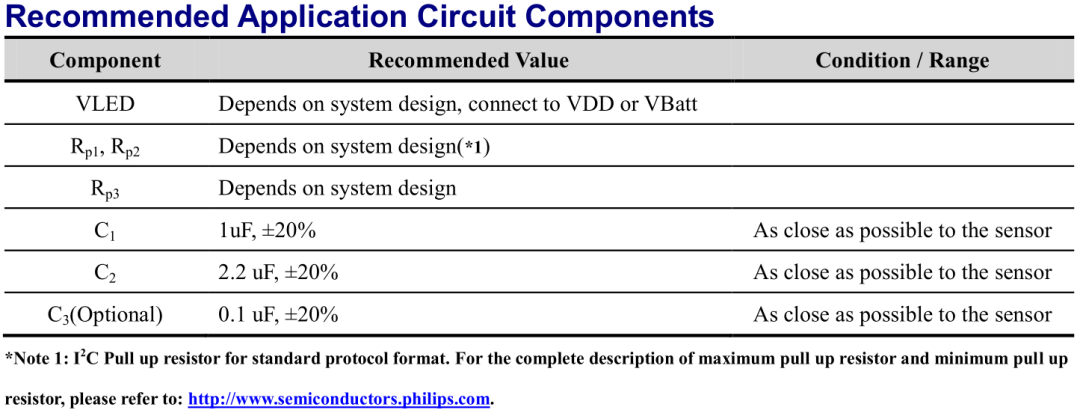

典型应用电路

3、参考资料

《AP3216C_Preliminary_Datasheet_Rev0.86.pdf》

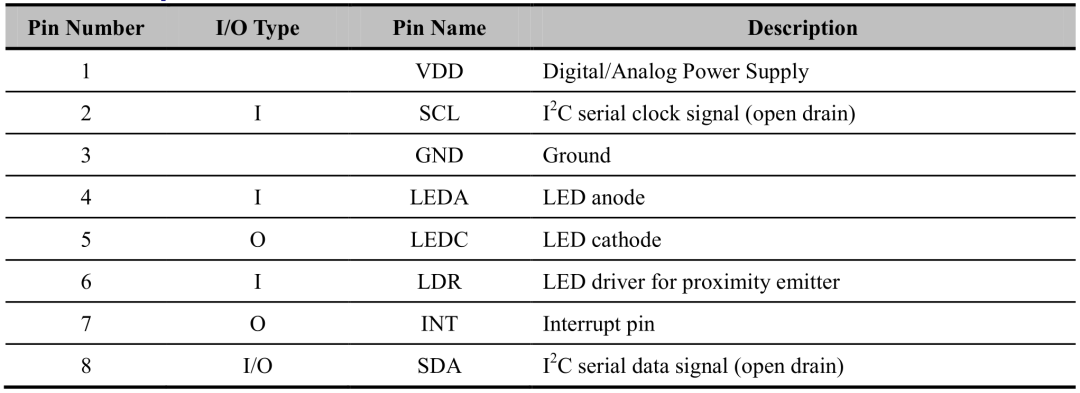

4、引脚说明

5、工作模式

ALS，PS+IR，ALS+PS+IR，PD，ALS 一次，SW Reset，PS+IR一次和ALS + PS+IR一次。

6、I2C 读写地址

从地址0x1E

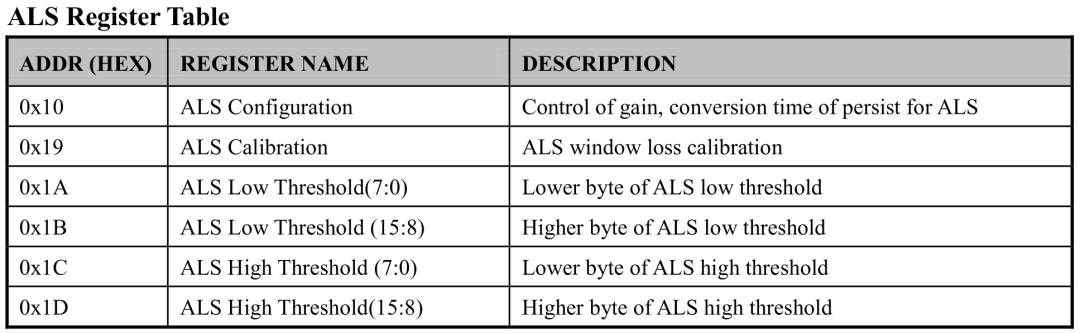

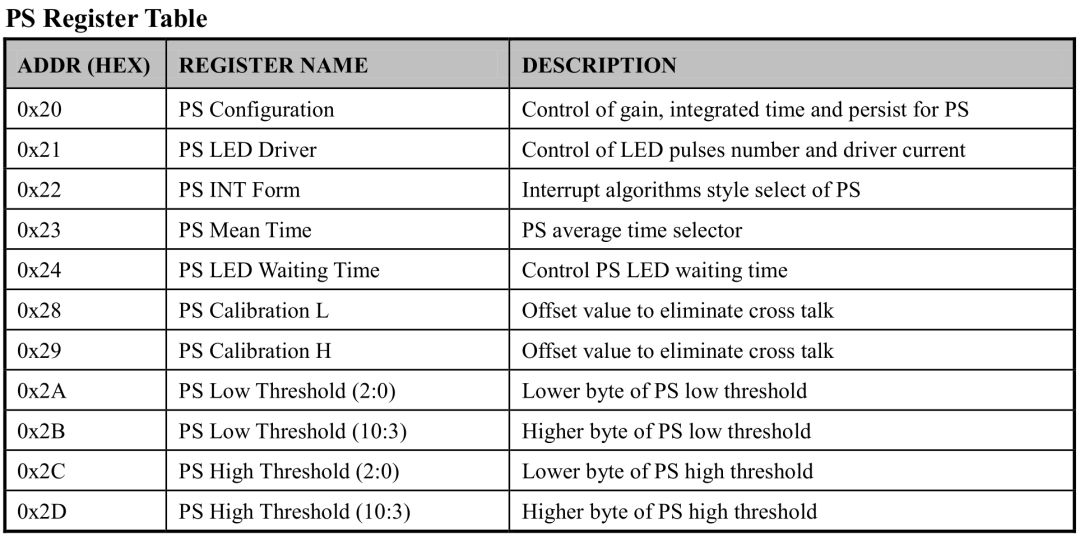

7、寄存器

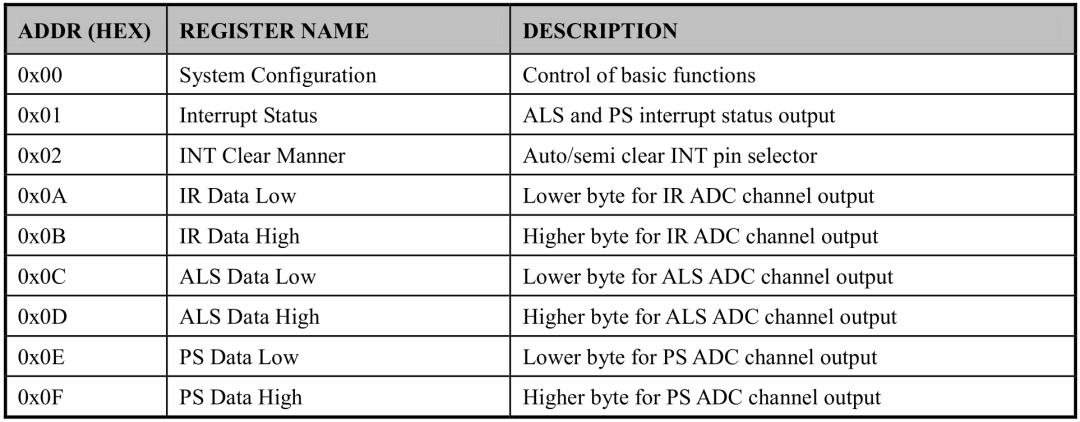

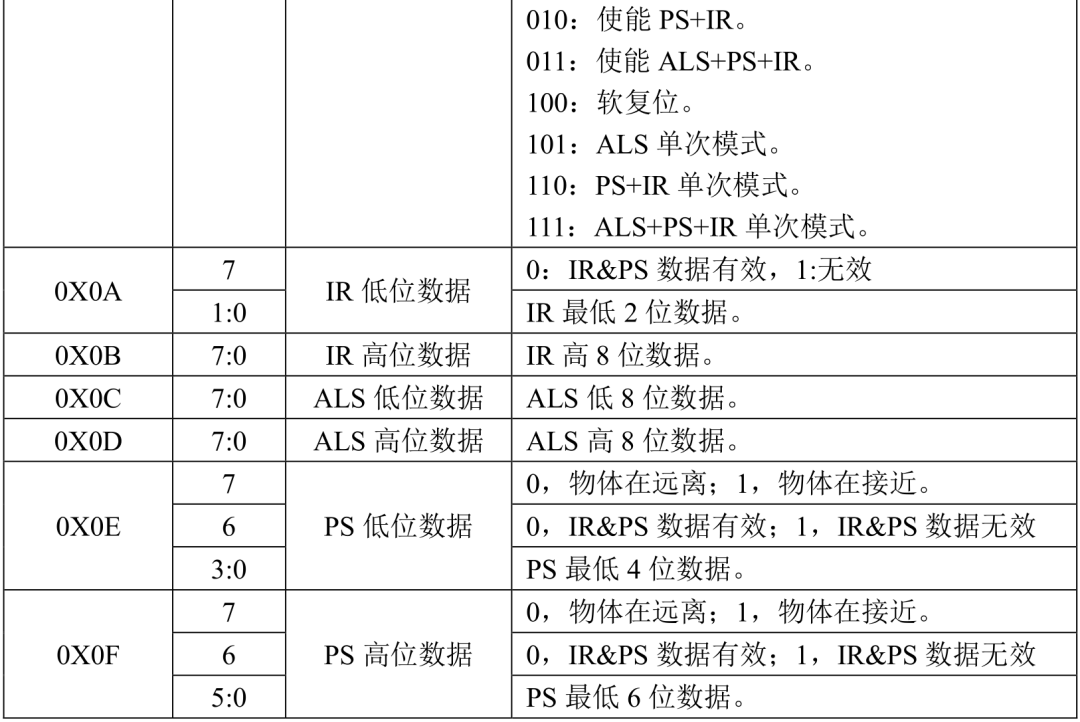

系统寄存器表

翻译如下

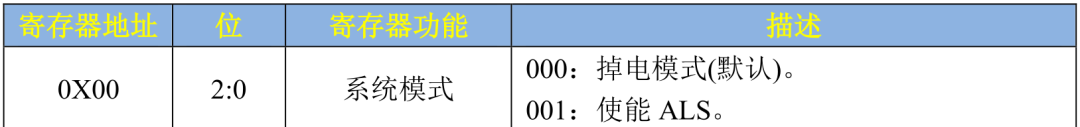

0X00 这个寄存器是模式控制寄存器，用来设置 AP3216C 的工作模式，一般开始先将其设置为 0X04，也就是先软件复位一次 AP3216C。

接下来根据实际使用情况选择合适的工作模式，比如设置为 0X03，也就是开启 ALS+PS+IR。

从 0X0A~0X0F 这 6 个寄存器就是数据寄存器，保存着 ALS、PS 和 IR 这三个传感器获取到的数据值。

如果同时打开 ALS、PS 和 IR ，读取间隔最少要 112.5ms，因为 AP3216C 完成一次转换需要 112.5ms。

8、代码

博主用的是轮询去读数据，大家也可以配置成中断方式。

AP3216C.H

#define AP3216C_ADDR     0X1E

#define AP3216C_SYSTEMCONG  0x00
#define AP3216C_INTSTATUS   0X01
#define AP3216C_INTCLEAR    0X02
#define AP3216C_IRDATALOW   0x0A
#define AP3216C_IRDATAHIGH  0x0B
#define AP3216C_ALSDATALOW  0x0C
#define AP3216C_ALSDATAHIGH  0X0D
#define AP3216C_PSDATALOW   0X0E
#define AP3216C_PSDATAHIGH  0X0F

#define AP3216C_POWER_DOWN   0x00
#define AP3216C_ENABLE_ALL   0x03
#define AP3216C_SW_RESET     0x04

AP3216C 没有 chip id 寄存器，我们先写一个值，然后读出来，如果相等，则表示器件存在。 同时将器件初始化。

u8 AP3216C_Check_And_Init(void)
{
 u8 temp;

 I2C_WriteOneByte(AP3216C_ADDR,AP3216C_SYSTEMCONG,AP3216C_SW_RESET);   /*   SW reset   */
 delay_ms(50);
 I2C_WriteOneByte(AP3216C_ADDR,AP3216C_SYSTEMCONG,AP3216C_ENABLE_ALL);   /* enable ALS PS IR */

 temp=I2C_ReadOneByte(AP3216C_ADDR,AP3216C_SYSTEMCONG);

 if(temp == AP3216C_ENABLE_ALL)
  return 0;
 else
   return 1;
}

读取数据

for(i = 0; i < 6; i++)
{
    buf[i] = I2C_ReadOneByte(AP3216C_ADDR,AP3216C_IRDATALOW + i);
}
if(buf[0] & 0X80) /* IR_OF 位为 1,则数据无效 */
  ir = 0;
 else
  ir = ((unsigned short)buf[1] << 2) | (buf[0] & 0X03);
als = ((unsigned short)buf[3] << 8) | buf[2];/* 读取 ALS 数据 */
if(buf[4] & 0x40) /* IR_OF 位为 1,则数据无效 */
  ps = 0;
 else
  ps = ((unsigned short)(buf[5] & 0X3F) << 4) | (buf[4] & 0X0F);
printf("ALS:%u ,PS:%u ,IR:%u \\r\\n",als,ps,ir);

读取数据过程中，IR 和 ps 需要先判断数据是否有效，若有效再输出，如注释。
