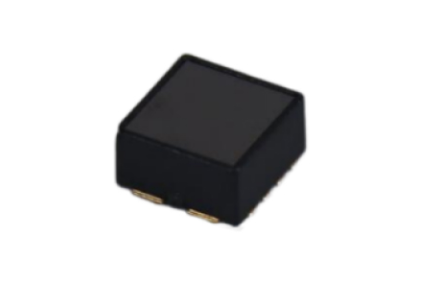

第三代MINI SMD塑封贴片型热释电红外传感器

S22-P330Y是森霸传感行业首发第三代MINI SMD塑封贴片传感器。微型化的设计，更适于客户超薄终端产品的外观设计；贴片式结构，更方便于客户SMT贴装，焊点缺陷率低，有效降低成本；智能化程度高，满足客户各种应用方案需求；低电压、微功耗，延长终端产品使用寿命；塑封壳体封装，高密封性能，提高产品可靠性能。

传感器核心部件由热释电探测敏感元、红外滤光片和芯片IC三部分组成，其中探测敏感元为双元结构。产品是将AD芯片与人体探测敏感元都集成在电磁屏蔽罩内的热释电红外传感器。人体探测敏感元将感应到的人体移动信号传输到AD芯片上，其通过采集、滤波等输出16位数字信号，并通过外围电路的单片机实现相关功能。

产品特点

●小型化

●SMD回流焊贴装工艺

●16位数字信号输出

●单线串行数据

●低电压、微功耗

●适合超薄的产品外观设计

产品应用领域

消费电子应用：

●玩具

●数码相框、门铃

●电视机、冰箱、空调

智能家居、安防应用：

●USB报警器

●入侵检测

●网络摄像机

●局域网监控器

●私人警报器

●汽车防盗系统

灯饰应用：

●室内、庭院、走廊、楼梯灯等的自动亮起和熄灯等

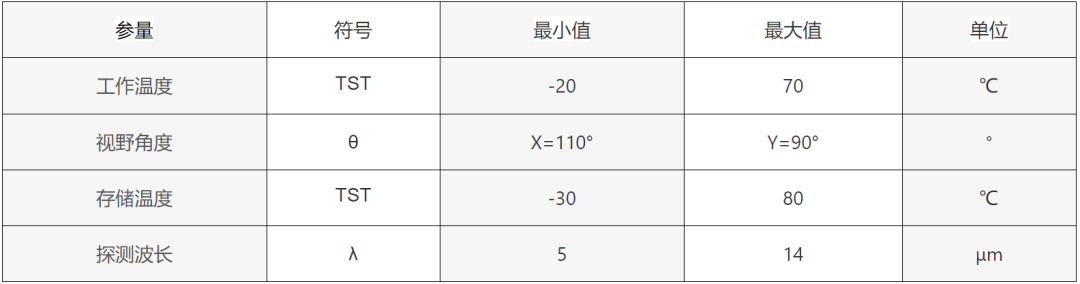

数据参数

注意事项:

1、传感器的出厂参数,均在标准黑体及稳定测试环境下经过数分钟稳定时间后测试取得。

2、传感器需结合菲涅尔透镜使用达到理想的感应角度及感应距离。

3、传感器的感应距离与环境温湿度、采集目标的温度和移动方向、菲涅尔透镜、放大倍数设置均有直接关系,使用时请综合考虑。

4、传感器内部敏感元件较为薄脆,使用时请轻拿轻放,高频震动或跌落撞击可能导致敏感元件发生断裂。

5、传感器窗口为硅基半导体特殊材料真空镀膜滤光镜片,使用时请勿用手或硬物直接接触。

6、传感器其他详细信息请详见产品说明书。
