IRISYS – REDEYE-6A热释电阵列传感器

IRISYS – REDEYE-6A Pyroelectric Array Sensor

——逆向分析报告

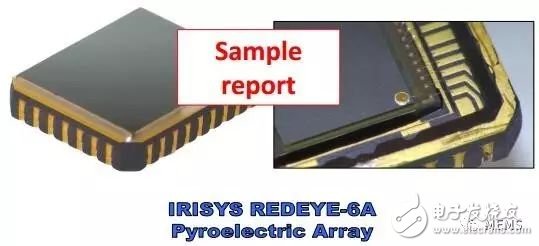

低成本的热成像红外传感器，采用陶瓷材料的热释电阵列据麦姆斯咨询报道，IRISYS（Infrared Integrated Systems Ltd.）成立于1999年，是一家英国高科技传感器生产商。IRISYS设计、开发和制造红外传感器、热成像仪、人流计数器、电子安全设施和其它热检测仪等产品，在世界众多国家被广泛使用。REDEYE-6A是一款采用热释电陶瓷的红外阵列传感器，其制造工艺比微测辐射热计简单。陶瓷板连接在读出电路（ROIC）的顶部，并用红外窗口密封。

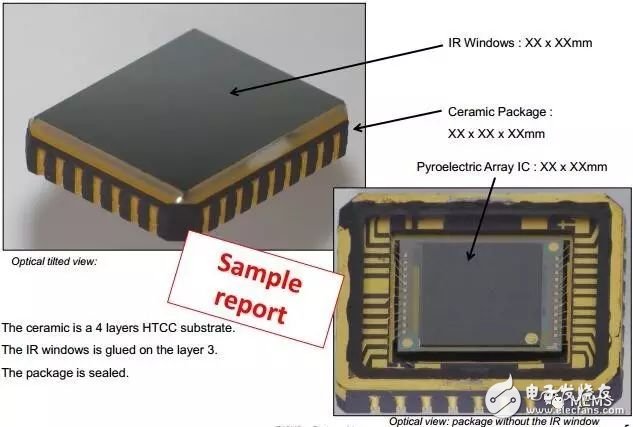

IRISYS热释电阵列传感器REDEYE-6A封装信息

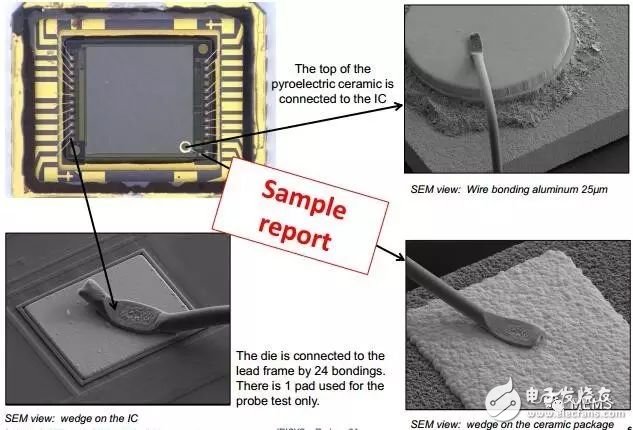

IRISYS热释电阵列传感器REDEYE-6A键合信息

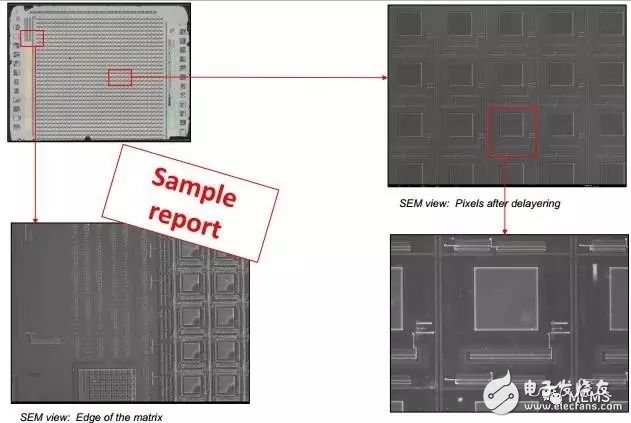

IRISYS热释电阵列传感器REDEYE-6A读出电路

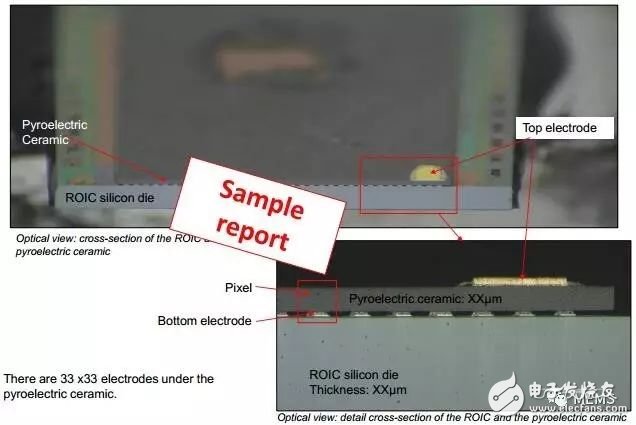

IRISYS热释电阵列传感器REDEYE-6A热释电陶瓷

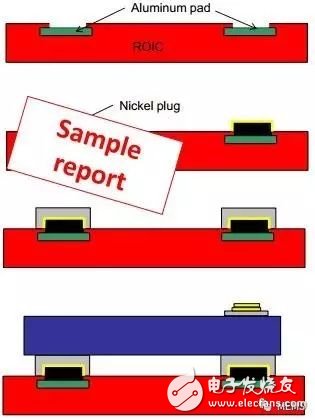

IRISYS热释电阵列传感器REDEYE-6A部分工艺流程REDEYE-6A的分辨率较低，仅为31 x 31像素，但是其针对不需要高清晰度和高刷新率的低成本应用做了优化。基于相同的热释电陶瓷技术的高清晰度阵列传感器的分辨率可达：47 x 47像素。IRISYS开发了一种通过标准光学传感器来补偿低分辨率红外传感器的系统，并且还可以将可见成像与热成像进行融合。本报告对红外热释电阵列传感器REDEYE-6A进行详细地逆向分析，并给出制造工艺流程，以及成本和价格预估。
