利用LTC2063传感器最大限度减小额外失调电压

这款低功率精准型气体传感器电路工作在 0% 至 30% 的氧含量范围内，当气体传感器已被完全初始化时，其在正常大气氧气浓度 (20.9%) 环境中具有 1V 的标称输出。采用一个单轨电源供电时的总运行功耗低于 2.1μA。

由于该气体传感器在正常氧气环境中产生 100μA 并需要一个 100Ω 负载电阻器，因此最终生成的输入信号通常约为 10mV。LTC2063 的轨至轨输入意味着一直到非常低的氧气浓度都不必进行额外的 DC 电平移位。

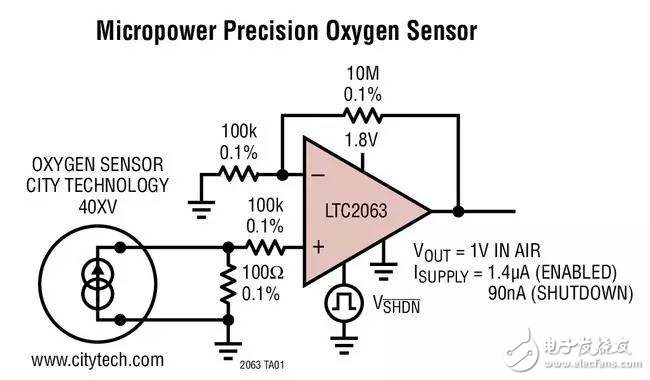

由于 LTC2063 具有极低的输入失调电压 (典型值为 1μV，最大值为 5μV)，因而可在不引起显著误差的情况下实质性地提升 mV 级输入信号的增益。在图 9 所示的配置中，当同相增益为 101V/V 时，最坏情况输入失调在 1V 输出上产生一个最大值为 0.5mV 的失调，即 0.05% 的误差。

尽管与气体传感器串联的 100kΩ 电阻器并不一定具有与负责设定增益的 10MΩ 和 100kΩ 电阻器相同的精准度要求，但是在两个输入端上均需采用一个相似的电阻器，这一点是很重要。这有助于最大限度减小由于热电偶效应在输入端上所引起的额外失调电压，从而满足相似的 0.1% 精准度要求。
