编者：对于信号处理来说，雷达和通信一直是一体两面，从MIMO通信到MIMO雷达，从OFDM通信到Multicarrier雷达，很多通信和雷达领域的前沿技术都存在事实上的相互影响。本篇文章将会介绍刘凡博士在IEEE Communications Letters发表的系列约稿里的第一篇，雷达基本原理。在此感谢刘凡博士不辞劳苦的中文翻译工作，以及在雷达领域科普的精神和努力

本文旨在面向通信背景的读者简明扼要地概括脉冲雷达信号处 理中的基本问题和方法 。

由于篇幅所限，本文将不会对相关问题做深入讨论。有兴趣的读者可以进一步阅读本文后面的参考文献。

脉冲雷达基本模型

1. 基本原理

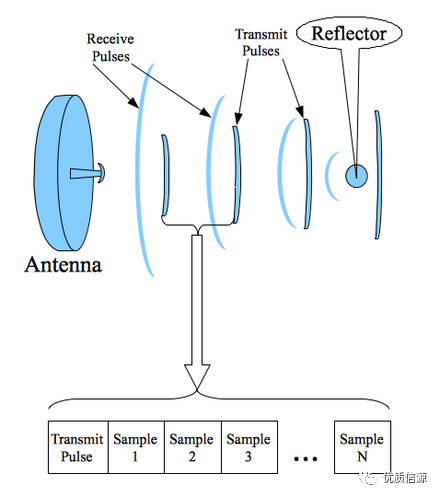

如上图所示，脉冲式雷达的基本工作流程，我们可以做如下阐述：

雷达首先发射一个探测脉冲，脉冲信号到达目标后被目标反射至雷达端。这一回波中包含了目标距离、速度、角度等参数信息。雷达的任务是对回波进行处理提取出目标信息，从而对目标进行定位或跟踪。

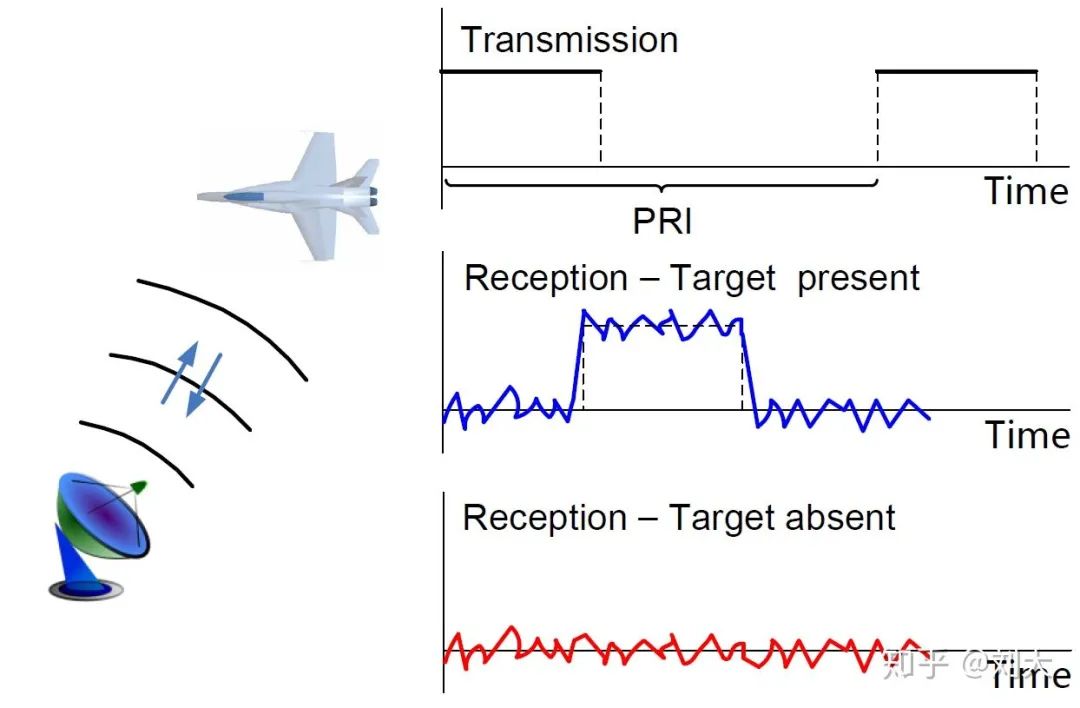

由于雷达周期性地发射信号并接收回波，这一发射-接收循环通常被称为脉冲重复周期(Pulse Repetition Interval, PRI)。类似地，一秒钟发射的脉冲个数被定义为脉冲重复频率(Pulse Repetition Frequency, PRF)。

配图仅为示意

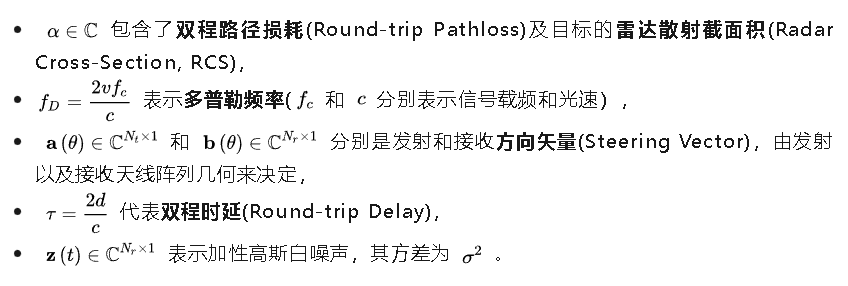

那么延续前文思路，我们如何给出简洁的雷达建模？




注意：除了噪声以外，雷达还会收到来自其他方位的干扰信号。这些干扰可以来自其他信号源，也可以是不感兴趣的目标或者障碍物反射至雷达的回波。一般将后者称为杂波 (Clutter) 。通常需要对杂波进行抑制，以免对感兴趣的目标造成干扰。

受限于篇幅，我们将不在此文中讨论杂波抑制问题。

2.目标检测问题

通常我们认为，雷达信号处理关心两类基本问题：检测 (Detection)和估计 (Estimation)。

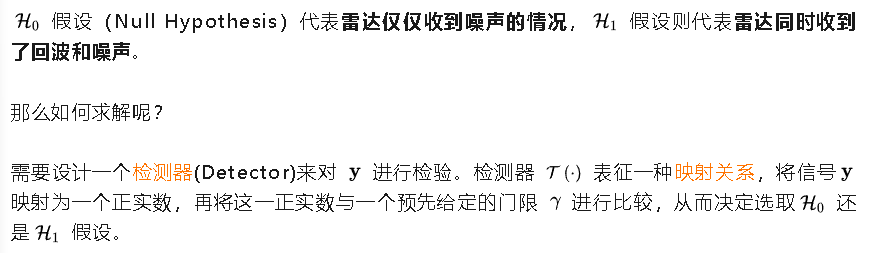

其中，最简单的检测问题一般只考虑目标是否存在，通常可以建模为如下二元假设检验(Binary Hypothesis Testing)：



那么如何求解呢？


这一过程可以表示为



常用的检测器包括似然比检验(Likelihood Ratio Test, LRT)，广义似然比检验(Generalized Likelihood Ratio Test, GLRT)，Rao检验(Rao Test)和Wald检验(Wald Test)等。

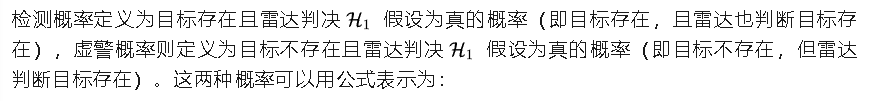

此外，为衡量目标检测的好坏，人们提出了多种评价指标来描述检测器的性能，最为常用的是检测概率(Detection Probability)和虚警概率(False-Alarm Probability)。



除以上概率指标外，通常还关心所谓的 漏警概率 (False-Dismissal Probability)，即存在目标但雷达判断目标不存在的概率，可记为 1681897262(1).png

。

注意相比于漏警，虚警对雷达造成的伤害更大。因为一旦判断目标存在，雷达就要动用硬件和信号处理资源来对目标进行进一步探测与跟踪，虚警情形下，这将造成雷达资源的严重浪费。

有鉴于此，目标检测器的设计通常需要遵循所谓的奈曼-皮尔逊准则(Neyman-Pearson Criterion)。简言之，即在给定最小可容忍恒虚警概率的条件下最大化检测概率。

3. 参数估计问题

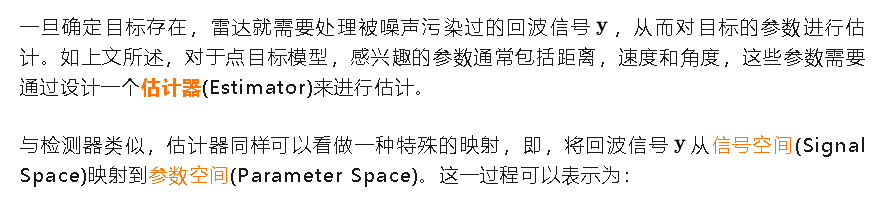

在实际情况中，一般需要针对这些参数设计独立的估计器，我们分别对此进行阐述。


对于速度估计，由于单个脉冲持续时间较短，其多普勒相移难以识别，通常需要接收多个脉冲的回波确保多普勒相移积累得足够大，再通过快速傅里叶变换(Fast Fourier Transform, FFT)来估计多普勒频率。这部分称为慢时间(Slow-Time)信号处理，即以一个脉冲对应一个慢时间单位的脉冲间信号处理。
对于角度估计，可以采用经典的基于子空间的到达角估计算法，例如MUSIC或者ESPIRIT。

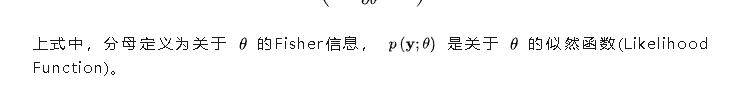

估计器的性能通常可以用均方误差(Mean Squared Error, MSE)进行描述。以角度估计为例，其均方误差定义为
