EMC滤波器的类型

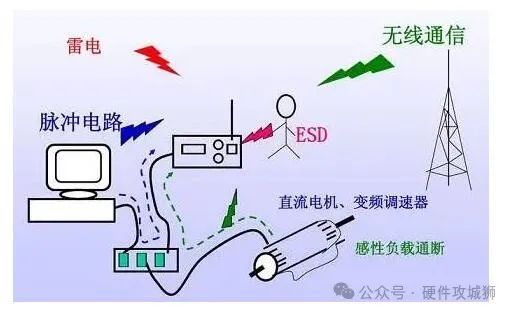

在同一电磁环境下，采用一定的技术手段，使各种电子技术手段正常工作，不会干扰其他设备的正常工作，这就是电磁兼容（ElectromagneTIcCompaTIbility，缩写为EMC）。

在国家标准GB/T4365-1995对电磁兼容性的严格定义是:设备或系统能够在其电磁环境中正常工作，不会对环境中的任何东西构成难以忍受的电磁干扰。

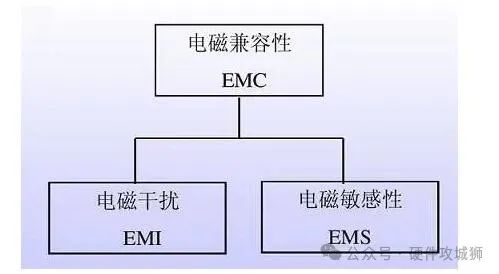

电磁兼容性包括两个方面：电磁干扰（electromagneTIcinterference;EMI），电磁耐受（electromagneTIc-susceptibility;EMS）。

EMI指电磁感应效应引起的电磁波对周围电子设备的干扰影响；EMS指电气产品本身对外来电磁波的干扰防御能力。

其中EMI包括：CE(传导干扰)，RE(辐射干扰)，PT(干扰功率测试)等。EMS包括：ESD(静电放电)，RS(辐射耐受)，EFT/B(电快速瞬变脉冲群)，surge（雷击浪涌），CS(传导骚扰)等。

EMC滤波器的分类

1、反射式滤波器：

由电感器和电容器组成，利用反射或旁路，使干扰信号不能通过。

2、损耗滤波器

选用具有高损耗系数或高损耗角正切的材料，把高频电磁能量通过涡流转换成热能。

例如：铁氧体管，铁氧体磁环，磁环扼流圈等。

3、有源滤波器：

使用晶体管等有源器件，以较小的体积和重量可以提供较大值的等效L和C。

有源电感滤波器：用晶体管模拟电感线圈的频率特性（f越高，阻抗越大）。

有源电容滤波器：用晶体管模拟电容器的频率特性（f越高，阻抗越小）。

对消滤波器（陷波器）：能产生与干扰信号幅度相同，相位相反（差180°）的电流，把干扰信号抵消。
