某医疗产品EMC的整改案例

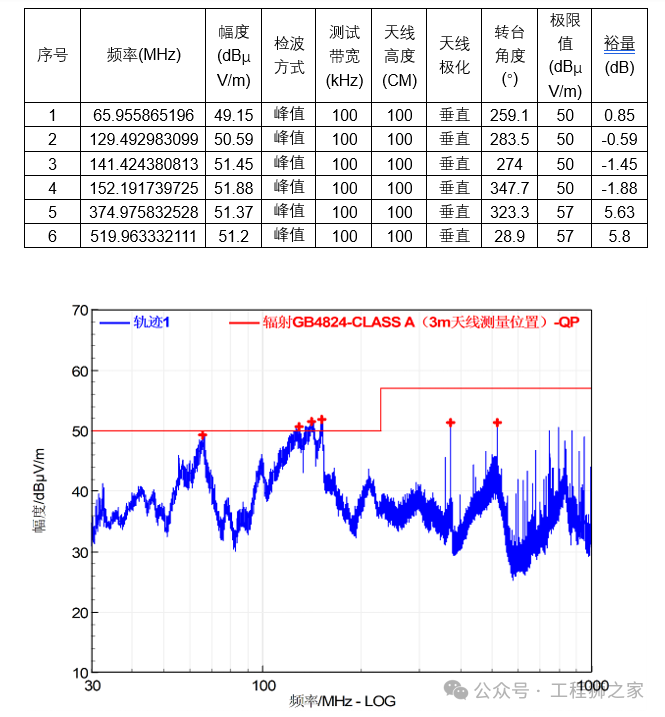

某医疗产品在做辐射发射的时候，发现其有一些在60MHz附近以及150MHz附近的频点出现大量包络型峰值图谱超出标准限值。

从包络可以看出这部分是开关电源贡献的，顺着开关电源的输出端寻找，有2路24V的输出，分别断开这两个输出，发现当断开单片机板这个24V的时候，骚扰降低幅度比较大，其图谱如下：

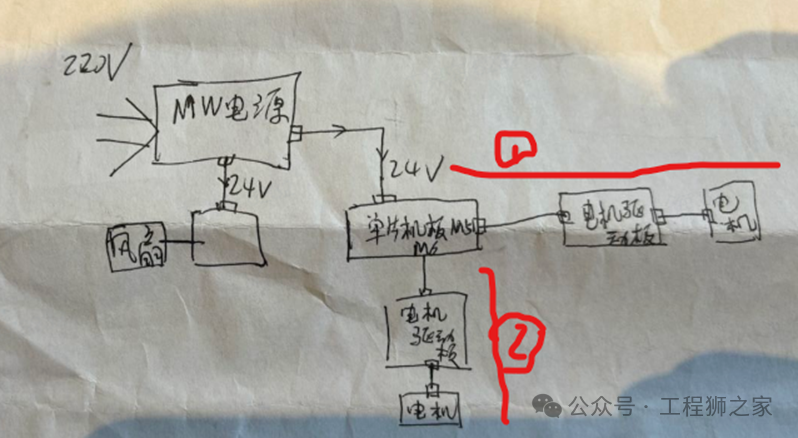

经过排查可以发现有两条路径：

分别断开路径1上面的两根线，发现断掉任何1根线缆都可以降低150MHz以及其附近的发射值，可以确定路径1主要贡献150MHz附近的发射值，并且路径1就是这部分骚扰的传播路径。

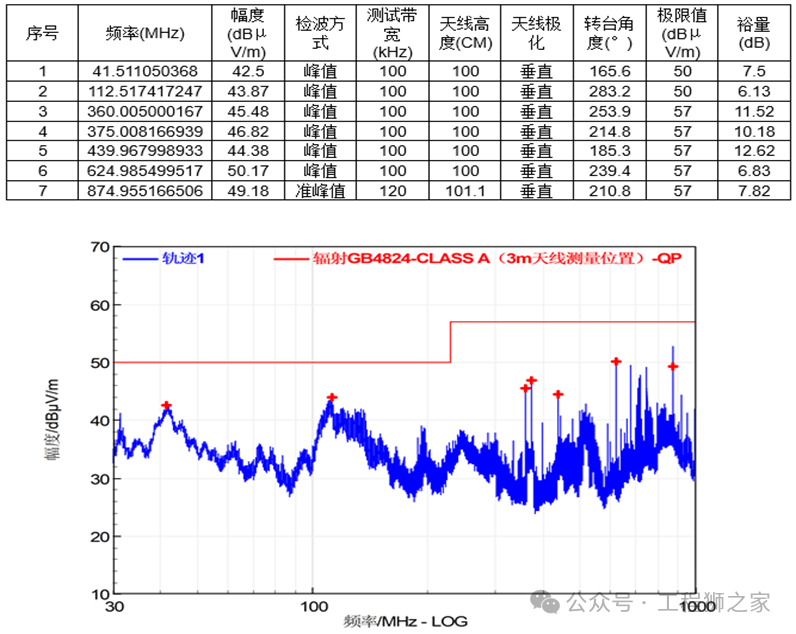

在路径1中的5#电机驱动板上面的J2接口附近的C51、C52、C53、C54焊接4个1nF电容（0603），扫描垂直1米高度的图谱如下：

分别断开路径2上面的两根线，发现断掉任何1根线缆都可以降低60MHz以及其附近的骚扰，可以确定路径2主要贡献60MHz附近的骚扰，并且路径2就是这部分骚扰的传播路径。

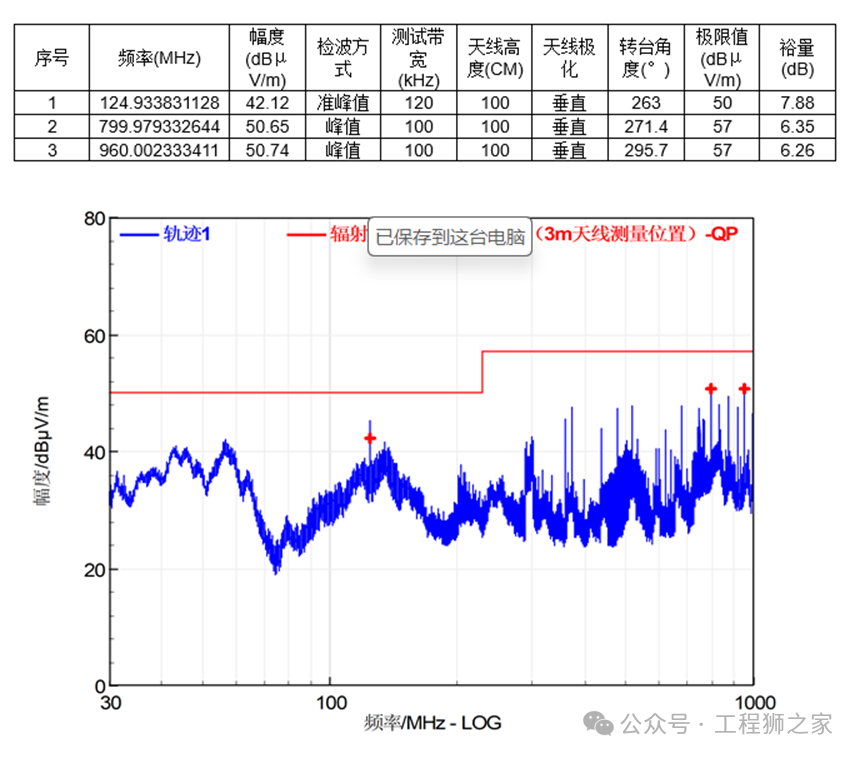

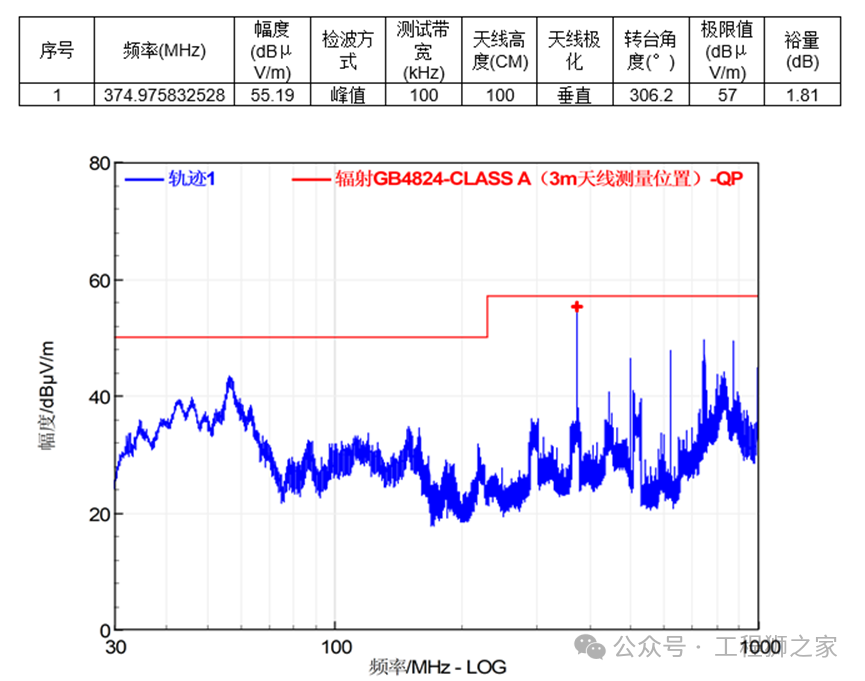

在6#电机驱动板上面的J2接口附近的C51、C52、C53、C54焊接4个6.8nF电容（0603），扫描垂直1米高度的图谱如下

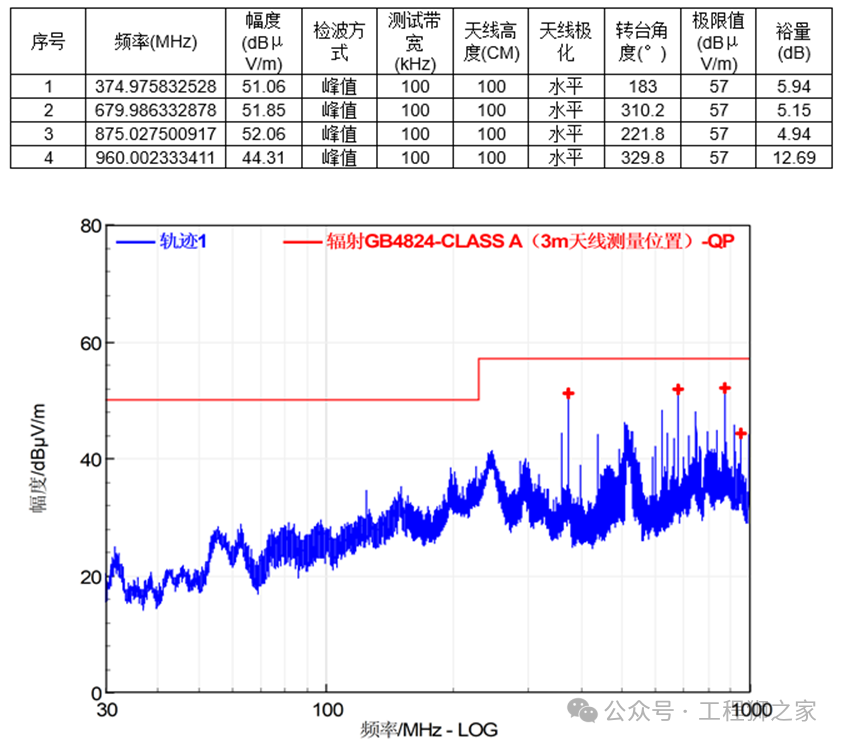

经过排查发现线阵相机的电源线是引起960MHz这个频点的传播路径，其源头在相机内部的以太网信号或者晶振部分，由于相机是外购件，不便拆开整改，原方案中相机的电源线是有屏蔽层但是其屏蔽层与接插件的两头都不连接。整改措施，将相机的电源线更换成屏蔽层与两端接插件都连接的屏蔽线，使用这根屏蔽线之后，图谱如下：在水平方向上面960MHz这个点的峰值已经有12dB的余量。

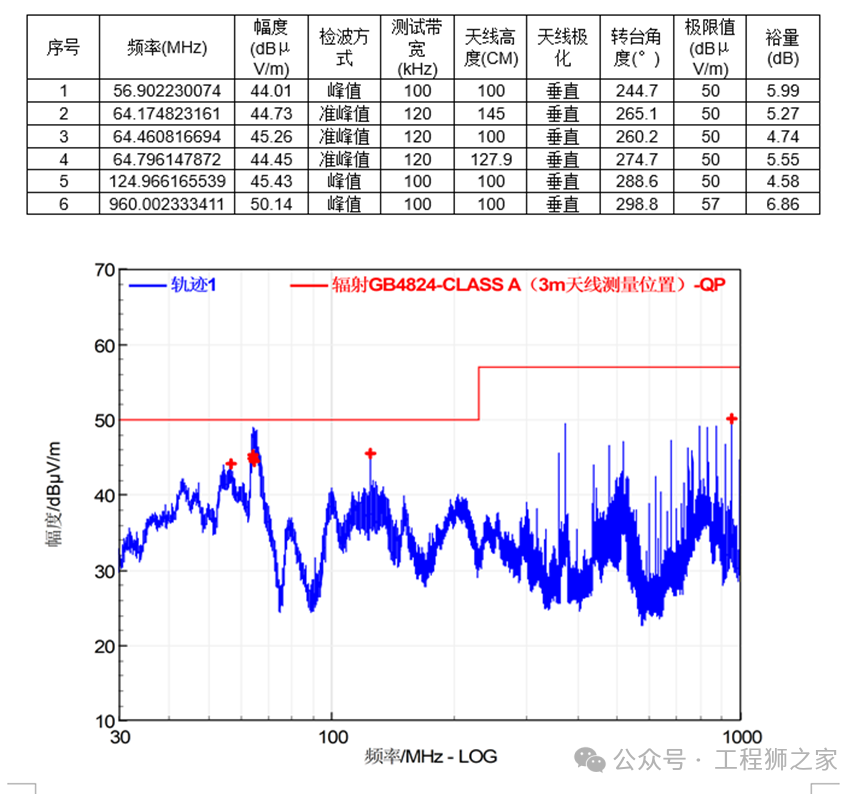

在垂直方向上进行扫描，发现在56MHz附近有包络出现，峰值余量只有不到4dB，图谱如下：（此时使用的是XX电源）

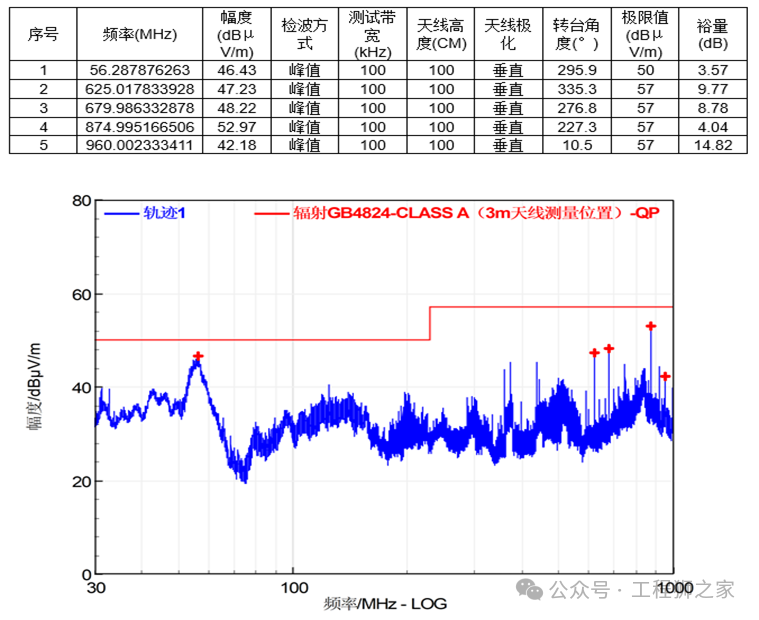

将XX电源更换为YY电源，在56MHz附近有明显改善，余量可以达到20dB以上，图谱如下：

测试中使用的整改措施：

1、在5#电机驱动板上面的J2接口附近的C51、C52、C53、C54焊接 4个1nF电容（0603）

2、在6#电机驱动板上面的J2接口附近的C51、C52、C53、C54焊接4个6.8nF电容（0603）

3、将线阵相机的电源线更换成双头屏蔽的线缆，其中塑料接插件的那端将屏蔽层与电源地接到一起；

4、将XX电源更换为YY电源。
