晶扬电子高速信号线专用浪涌保护器件TS0321TB-F

1

新品上市

近日，晶扬推出高速信号线专用浪涌保护器件TS0321TB-Fx。TS0321TB-Fx使用了晶扬独家研发的超低电容技术和先进封装技术，实现了对超高速信号线路的浪涌保护。

2

TS0321TB-Fx 应用广泛

TS0321TB-Fx非常适用于USB 2.0/3.0/3.1、USB Type-C、LVDS、HDMI等高速信号线的浪涌保护，可广泛应用于台式电脑、笔记本电脑、游戏机、高清电视、显示器、可穿戴设备、TWS（True Wireless Stereo）、物联网模块等。该产品目前已开始支持批量出货。

3

TS0321TB-Fx 产品亮点

1、采用DFN1006-2L超小封装（1.0 mm×0.6 mm），体积小巧，可最大程度地节省PCB空间；

2、在具有0.62pF低电容下，同时拥有14A的Surge IPP（8/20μs波形测试），可在保证高速信号完整性的同时提供超强抗浪涌能力。

3、采用晶扬独有的深回扫前沿专利技术，钳位电压6V@IPP=14A。相较于无回扫和浅回扫器件，晶扬电子深回扫器件能为电路提供更低的钳位电压保护。

4

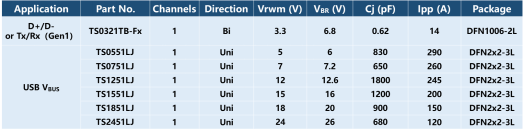

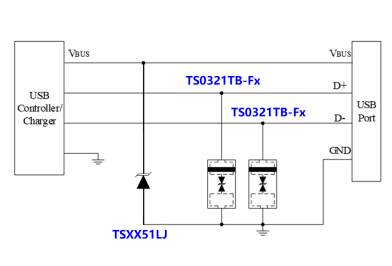

USB 2.0应用案例及推荐选型

TS0321TB-Fx芯片完美适配USB2.0器件保护需求，在保证高速信号完整性的同时提供超强抗浪涌能力。同时采用晶扬独有的深回扫前沿专利技术，为电路提供更低的钳位电压保护。

5

TS0321TB-Fx已通过多重专业测试

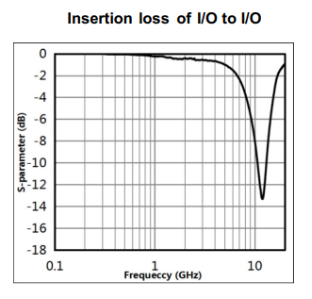

插入损耗测试通过

TS0321TB-Fx芯片已顺利通过插入损耗测试！

插入损耗测试曲线

眼图测试通过

TS0321TB-Fx芯片已顺利通过眼图测试！

眼图测试结果

如需相关资料及样品，请用以下方式联系我们19867705160（微信同号）

晶扬电子 | 电路与系统保护专家

深圳市晶扬电子有限公司成立于2006年，是国家高新技术企业、国家专精特新“小巨人”科技企业，是多年专业从事IC设计、生产、销售及系统集成的IC DESIGN HOUSE，拥有百余项有效专利等知识产权。建成国内唯一的广东省ESD保护芯片工程技术研究中心，是业内著名的“电路与系统保护专家”。

主营产品:ESD、TVS、MOS管、DC-DC,LDO系列、霍尔传感器，高精度运放芯片，汽车音频功放芯片等。
