一前言

随着技术的发展和产品的迭代,市场竞争越来越激烈,要想获得生存空间就必须主动迎合市场需求。本次分享的案例就是为了迎合客户需求而设计的一款小型植物培育机。

二实际案例

机器初始测试数据如下:

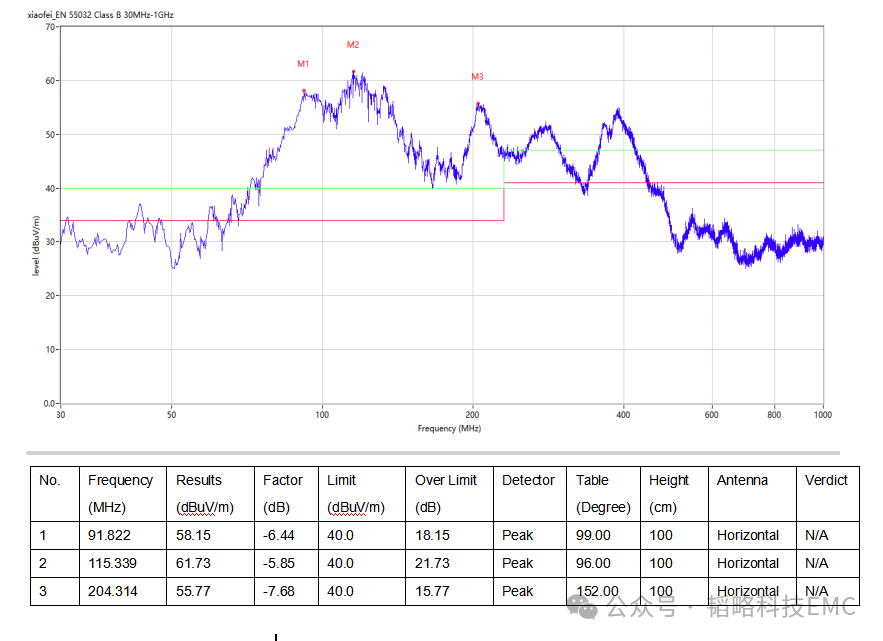

可以看出,机器的辐射超标严重,最高点超标了21.73db,整改起来难度不小。

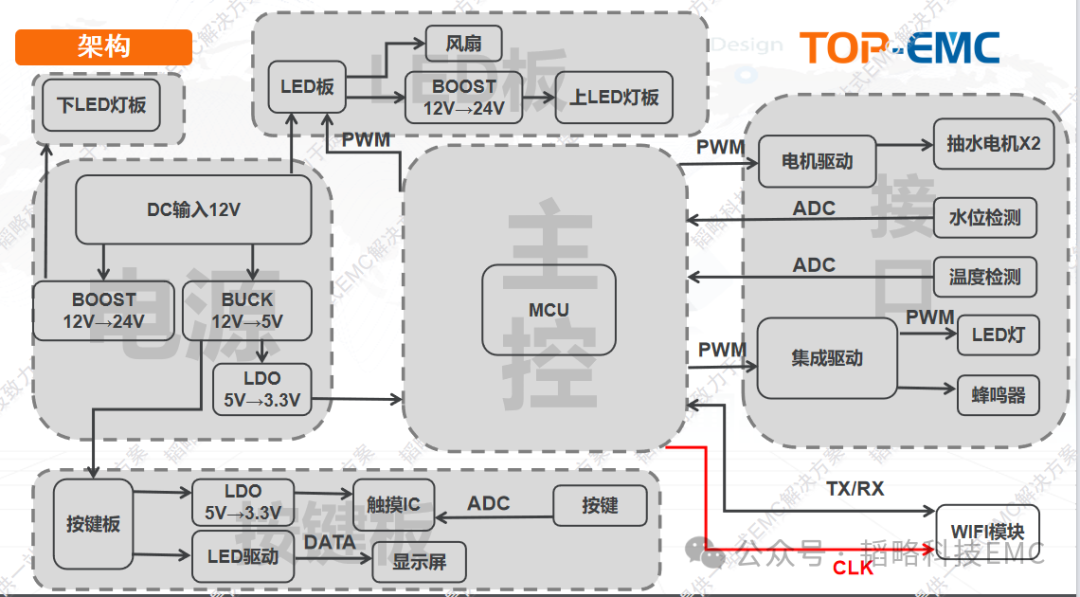

由于本次整改的机器不常见,为了各位看官能够更好地了解该机器,我把机器的架构整理了出来,该机器的整体架构如下:


从架构中可以看出,板上能成为强干扰源的模块不多:

①上LED灯板的电源模块,风扇;

②下LED灯板的电源模块;

③两个抽水电机模块。那么该机器的真实噪声源跟我们理论分析出来的是否一样呢?下面让我们在暗室中进行实测验证。在暗室中我们可以通过简单的接口插拔测试来排查噪声源所在,这种方法尤为高效。测试完之后发现抽水电机模块没问题,在断掉上LED灯板和下LED灯板后,数据能通过测试,那我们就可以初步判定强噪声源就是在两个灯板处,然后针对两个灯板的电源模块进行整改。

【整改措施如下】:

①上LED灯板的升压电路的电源芯片输入端增加1nF,10nF滤波电容,输出端增加1nF,10nF滤波电容;

②上LED灯板的风扇接口正负极之间并联1nF电容;③上LED灯板的电源输入端增加共模电感,TLDCM7035-2-701TF

④原主控制板电源输入处的共模电感layout位置不合理,手动将该共模电感移到线束上,后续改板再重新layout;

⑤下LED灯板的升压电路的电源芯片输入端增加1nF,100nF滤波电容,输出端增加1nF滤波电容;

⑥下LED灯板的降压电路的电源芯片输入端增加1nF,100nF滤波电容,SW脚靠近芯片端增加1nF滤波电容,输出电感后增加1nF滤波电容。

【整改后的测试数据如下】:

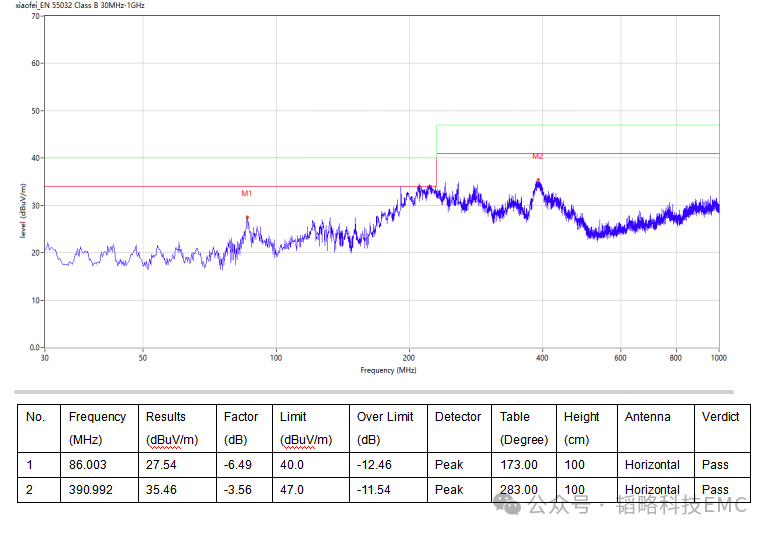

测试数据成功降到标准限值以下,又是一次成功的整改。

三总结

虽然在整改中会遇到各种各样的机器,功能众多,但它们最容易出现EMC问题的还是那熟悉的电源模块。学会如何改善电源电路,可以让你整改更有效率。

注:以上仅为本人观点,如有不足之处,敬请指教。
