TPSF12C1-Q1 用于单相系统的汽车共模有源 EMI 滤波器

时间:2025-05-06 10:02

人气:

作者:admin

标签:

导读:TPSF12C1-Q1 是一款有源滤波器 IC,旨在降低单相交流电源系统中的共模 (CM) 电磁干扰 (EMI)。配置有电压感应和电流注入 (VSCI) 的有源 EMI 滤波器 (AEF) 使用电容倍增器电路来模拟...

TPSF12C1-Q1 是一款有源滤波器 IC,旨在降低单相交流电源系统中的共模 (CM) 电磁干扰 (EMI)。

配置有电压感应和电流注入 (VSCI) 的有源 EMI 滤波器 (AEF) 使用电容倍增器电路来模拟传统无源滤波器设计中的 Y 电容器。该器件使用一组感应电容器感应每条电源线上的高频噪声,并使用注入电容器将降噪电流注入电源线。有效有源电容由电路增益和注入电容设置。AEF 感应和注入阻抗使用相对较低的电容值和较小的元件尺寸。该器件包括集成的滤波、补偿和保护电路以及一个使能输入。
*附件:tpsf12c1-q1.pdf

TPSF12C1-Q1 为 EMI 测量目标频率范围内的 CM 噪声提供了非常低的阻抗路径。在指定频率范围的低端(例如,150 kHz 至 3 MHz)实现高达 30 dB 的 CM 噪声降低,可显著降低 CM 滤波器实现的尺寸、重量和成本。

特性

  • 符合 AEC-Q100 标准,适用于汽车应用:
    • 器件温度等级 1:-40°C 至 +125°C 环境工作温度
  • 功能安全
    • 提供有助于功能安全系统设计的文档
  • 电压感应、电流注入有源 EMI 滤波器
    • 针对 CISPR 25 5 类汽车 EMI 要求进行了优化
    • 低阻抗,适用于共模发射
    • 扼流圈尺寸、重量和成本减少 50%+
    • 峰值注入电流为 ±80 mA(典型值)
  • 8 V 至 16 V 的宽电源电压范围
  • 结温范围为 –40°C 至 150°C
  • 单相交流系统的简单配置
    • 集成传感滤波器和求和网络
    • 线路频率下的低漏电流
    • 简化的补偿网络
  • 固有的保护功能,实现稳健的设计
    • 可承受 6 kV 浪涌 (IEC 61000-4-5),外部元件数量最少
    • 用于远程 ON 和 OFF 控制的使能引脚
    • 带迟滞的 VDD 电压 UVLO 保护
    • 带滞后的热关断保护
  • 4.2mm × 2mm SOT-23 14 引脚 (DYY) 封装

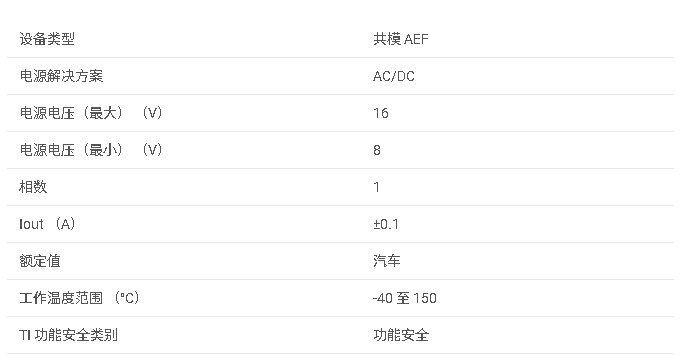

参数

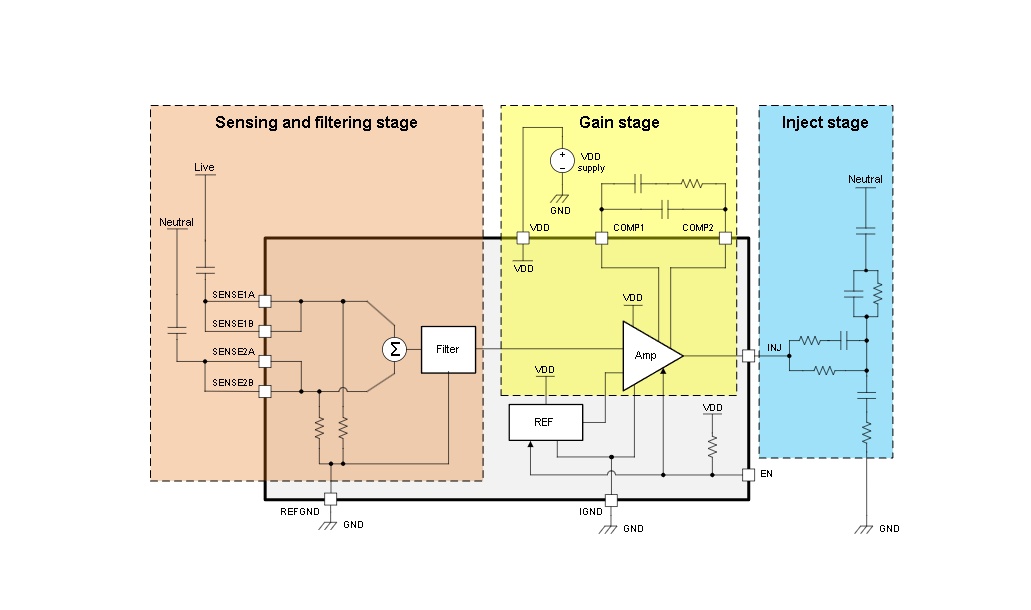

方框图

一、产品概述

TPSF12C1-Q1是一款专为单相交流汽车电力系统设计的独立式主动电磁干扰(EMI)滤波器,旨在减少共模(CM)噪声。该产品符合AEC-Q100标准,适用于汽车应用,具备功能安全能力,并支持CISPR 25 Class 5汽车EMI要求。

二、主要特性

  • AEC-Q100认证‌:适用于汽车级应用,环境工作温度范围为-40°C至+125°C。
  • 功能安全‌:提供文档支持,辅助功能安全系统设计。
  • 电压感应与电流注入‌:通过电容倍增电路模拟传统被动滤波器中的Y电容,实现CM噪声的主动抑制。
  • 低阻抗路径‌:为CM噪声提供低阻抗路径,在150 kHz至3 MHz频率范围内实现高达30 dB的噪声衰减。
  • 小型化设计‌:减少CM扼流圈的大小、重量和成本,峰值注入电流为±80 mA。
  • 宽电压范围‌:工作电压范围为8 V至16 V,结温范围为-40°C至150°C。
  • 保护特性‌:具备浪涌承受能力(6 kV, IEC 61000-4-5)、使能引脚远程控制、VDD电压UVLO保护和热关断保护。

三、引脚配置与功能

TPSF12C1-Q1采用14引脚SOT-23封装,主要引脚包括:

  • VDD‌:电源引脚。
  • IGND‌:注入地。
  • INJ‌:注入信号输出。
  • COMP1, COMP2‌:外部补偿电路连接引脚。
  • REFGND‌:参考地。
  • EN‌:使能信号输入,用于激活噪声消除功能。
  • SENSE1A, SENSE1B, SENSE2A, SENSE2B‌:感应输入引脚,连接至电源线的感应电容。

四、电气特性

  • 工作结温‌:-40°C至150°C。
  • VDD电压范围‌:8 V至16 V。
  • UVLO阈值‌:上升阈值7.35 V至7.95 V,下降阈值6.4 V至7.0 V,迟滞电压约1 V。
  • 使能电压‌:EN高电平2.2 V,低电平0.8 V。
  • 典型静态电流‌:13.2 mA(启用时),55 μA(禁用时)。
  • CM增益‌:在不同频率下提供不同的增益,例如60 Hz时为-44 dB,50 kHz时为-4 dB。

五、应用与实现

  • 典型应用‌:包括高密度车载充电器、汽车隔离DC/DC转换器等。
  • 设计支持‌:提供快速启动计算器、EVM(评估模块)、布局源文件、仿真模型等设计资源。
  • 布局指南‌:强调感应和注入电容的放置、补偿网络的配置、PCB接地等关键布局要素。

六、安全与合规性

  • 静电放电(ESD)保护‌:符合AEC Q100-002和AEC Q100-011标准。
  • 使用注意事项‌:用户需负责确定组件的适用性,并验证和测试设计实现以确认系统功能。

七、封装与订购信息

  • 封装类型‌:SOT-23-THIN,14引脚。
  • 订购信息‌:提供详细的封装尺寸、引脚排列、包装选项和RoHS合规性信息。
