TPS27SA08 器件是一款单通道智能高侧开关，旨在与 24V 电源系统配合使用。该设备集成了强大的保护和诊断功能，即使在短路等有害事件中也能确保输出端口保护。该器件通过可靠的电流限制来防止故障，根据器件型号，该限流可配置为通过立即关闭开关或调节设定点（标称 20 A）的输出电流来响应过流事件。TPS27SA08 器件还提供高精度模拟电流检测，可在驱动不同的负载曲线时改进诊断。通过向系统 MCU 报告负载电流、器件温度和电源电压，该器件可实现预测性维护和负载诊断，从而延长系统使用寿命。
TPS27SA08 器件采用小型 16 引脚 HTSSOP 封装，可减少 PCB 占用空间。
*附件：tps27sa08.pdf
特性
- 具有典型 9mΩ R 的单通道智能高侧开关
上 （吨 J = 25°C） - 通过过流保护提高可靠性：
- 电流限制阈值标称值为 20 A
- 达到阈值时的电流限制（钳位）
- 强大的集成输出保护：
- 集成热保护
- 对地和电源短路保护
- 反向电源期间自动接通 FET
- 如果发生电源和接地丢失，则自动关闭
- 集成输出钳位，用于对感性负载进行消磁
- 可配置的故障处理
- 模拟感应输出可配置为精确测量：
- 将 FLT 指示返回给 MCU

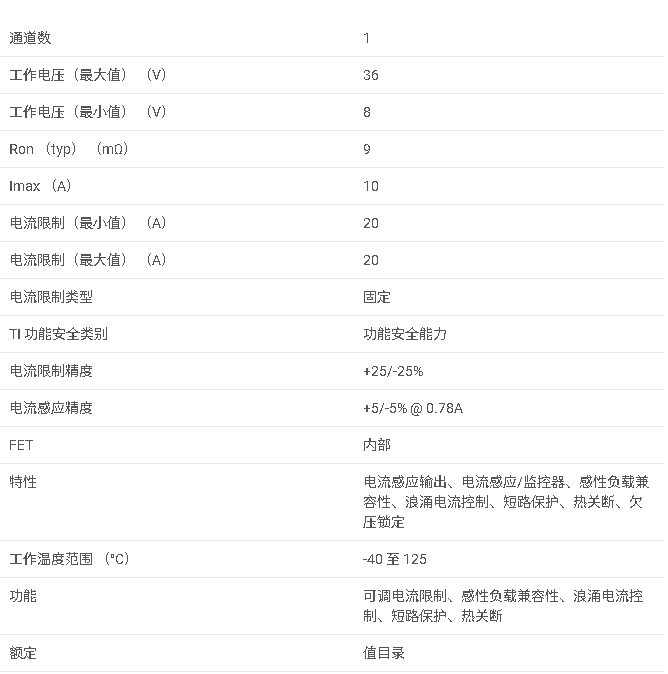

参数

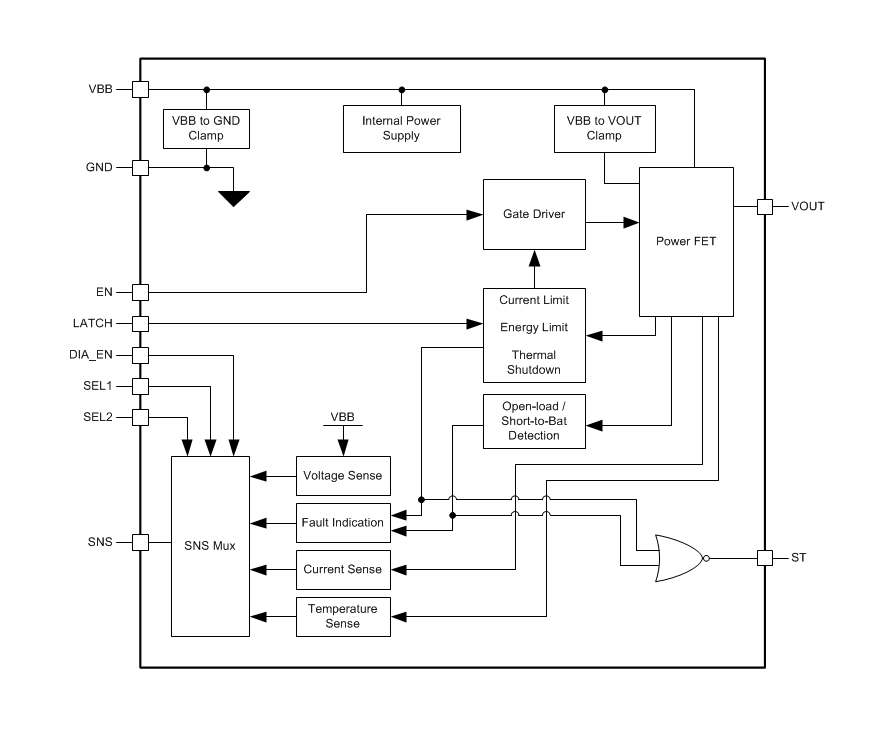

方框图
1. 产品概述
- 产品名称：TPS27SA08
- 类型：36V, 10A, 单通道智能高端开关
- 应用领域：工业电机驱动、加热元件（如传感器加热器、水箱加热器）、高电流数字输出、感性负载等
- 主要特点：集成鲁棒的保护和诊断功能，支持过流反应（瞬间关闭或调节输出电流），高精度模拟电流感应
2. 功能特性
- 保护机制：
- 热关断：内置温度传感器，过热时自动关闭输出
- 电流限制：支持过流保护，可通过外部电阻设置电流限制阈值
- 能量限制：监测FET中耗散的能量，防止过度应力
- 电压瞬态保护：包含VBB到GND和VBB到VOUT两个电压钳位，保护设备免受系统级电压瞬态影响
- 诊断机制：
- SNS输出：用于感应负载电流、供电电压或设备温度，支持多种诊断功能
- ST引脚：开漏输出，指示开关通道状态
- 故障指示：通过SNS和ST输出指示故障状态，如热关断、电流限制、能量限制、开路/短路到电源等
3. 技术规格
- 供电电压范围：8V至36V（标称），可承受电压瞬态高达40V
- 连续负载电流：最大10A（TA = 70°C）
- 热特性：
- 热阻（结到环境）：32.8°C/W
- 热关断温度：160°C，带10°C迟滞
- 电气特性：
- 电流感应比例：4600（IOUT / ISNS）
- 开路检测电压：2V至2.54V
- 故障低输出电压：0.2V（版本A）
4. 应用与实现
- 典型应用：如汽车座椅加热器控制，通过监测负载电流和温度来实现故障预警和系统保护
- 设计考虑：包括选择合适的感应电阻、布局优化以减少热效应、以及必要的外部组件（如滤波电容、保护二极管等）
5. 布局与封装
- 布局指南：推荐将所有VOUT引脚在PCB上短路连接，连接裸露焊盘到大的铜平面以优化热性能
- 封装类型：16引脚HTSSOP封装，尺寸为5.00mm x 4.40mm
6. 文档与支持
- 相关文档：包括数据手册、应用报告、参考设计等
- 支持资源：TI提供E2E支持论坛和其他技术支持资源
7. 注意事项
- 静电放电（ESD）警告：处理集成电路时应采取适当的预防措施
- 热管理：在高功率应用中，需特别注意设备的热管理，以防止过热损坏
