如何能准确测量调制信号的场强的场强探头

不管是哪个辐射抗扰度的测试标准，都会用到不同类型的调制信号作为测试时的信号，举例如表1所示。

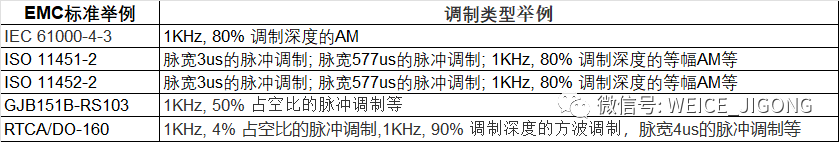

表1：不同标准采用的调制信号

很多标准需要在测试之前先对测试等级所要求的测试场强进行校准，校准通常会采用CW，也就是不带调制的连续波信号。此时，可以采用市场上普遍的通用的场强探头进行校准，可以得到准确的场强测量值。

但如果遇到下面的情况：

要求校准时也采用与测试时一样的带有特定调制的信号进行场强校准；

反馈法测量时要采用与测试时一样的带有特定调制的信号进行场强的标定；

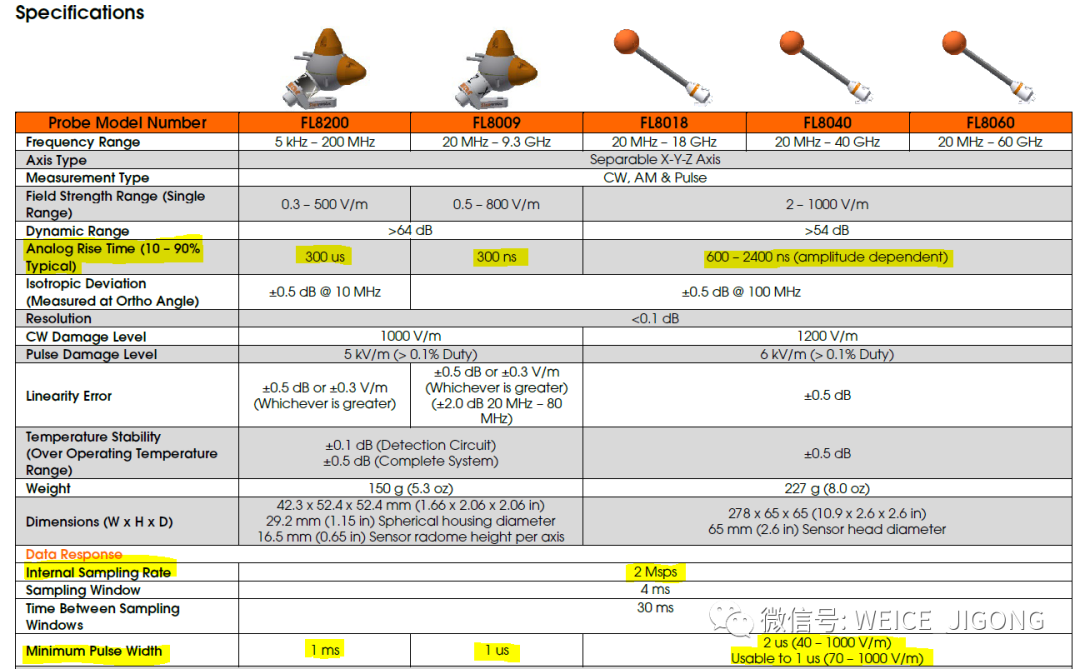

此时就要考虑所使用的场强探头是否具有针对调制信号的场强的准确的测量能力了。如何来判断呢？简单的方法就是看看所使用的场强探头的数据手册，看看里面有没有针对调制信号测试的相关指标。以AR的场强探头为例，我把相关的重要指标用黄颜色标出，也就是除了要考虑场强探头的测量频率范围，动态范围，还要考虑：测量的上升时间，采样率，最小可测脉宽这几个指标，如表2所示：

表2：针对调制信号场强测试的重要指标

如果所用的场强探头没有这些指标，或者看到它的采样率很低，就要考虑是否适合用来测量调制信号的场强了。

电磁兼容测试是一门实验科学，最终要落实到如何能具体实现标准所规定的测量，因此，制定标准的时候必须要考虑到标准的可实现性等因素。
