BNC接口静电浪涌保护方案及防护器件选型指南

BNC连接器（英语：Bayonet Neill-Concelman，直译为“尼尔-康塞曼卡口”）是一种很常见的RF端子同轴电缆终结器，用于射频信号的传输，包括模拟或数字视频信号的传输、业余无线电设备天线的连接、航空电子设备和其他的一些电子测试设备的连接。BNC连接器没有被淘汰，主要因为同轴电缆是一种屏蔽电缆，有传送距离长、信号稳定的优点。由于BNC连接器需要较远距离传输且走线环境多为户外及一些电磁环境较复杂的地方，容易引入各种干扰，导致后端芯片的损坏、系统重启、死机等等现象，给后续产品的稳定性及可靠性带来一定隐患。为此，BNC连接器接口浪涌静电保护至关重要。针对BNC连接器接口浪涌静电问题，电路保护器件厂家东沃电子提出了解决方案。

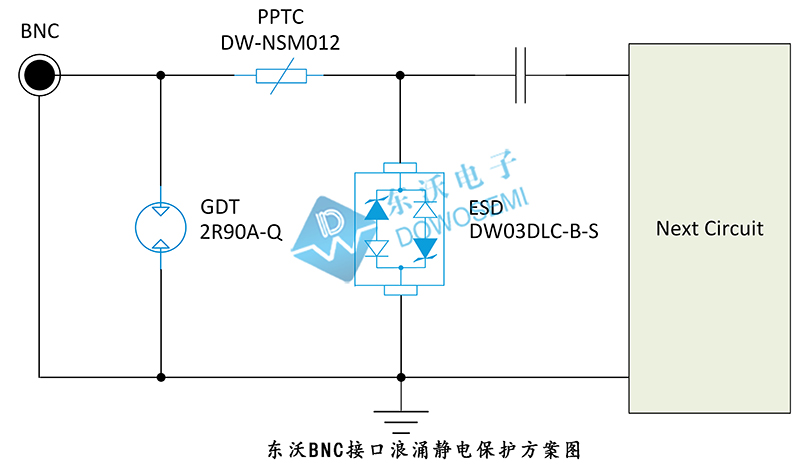

BNC接口静电浪涌保护解决方案图

BNC接口静电浪涌保护方案说明

从东沃BNC接口静电浪涌保护方案图可知，方案分为3级防护：第一级防护选用两端陶瓷气体放电管（GDT）2R90A-Q做共模保护，保证前端的瞬间高压保护作用，能将瞬间大电流释放到地。第二级防护采用自恢复保险丝（PPTC）DW-NSM012作过流保护，能有效防止雷击产生的感应电流或者因接口接插过程产生的电流异常，对后端进行隔离保护，电流异常结束后，自恢复保险丝将恢复正常工作。其重要一点，它可以协同第一级陶瓷气体放电管与末级TVS二极管的动作时间，也称为：耦合保护。第三级防护选用TVS二极管DW03DLC-B-S，1pF低结电容，能够保证视频信号的完整性。

BNC接口静电浪涌保护器件参数

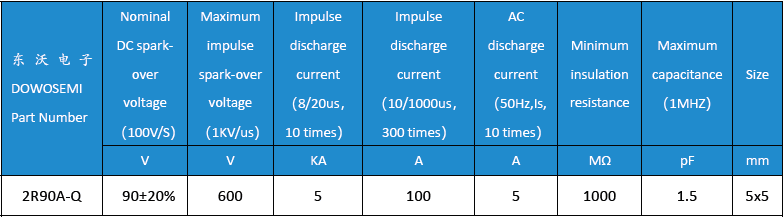

1）东沃陶瓷气体放电管（GDT）2R90A-Q参数

查阅东沃电子“GDT-2R90A-Q Datasheet”产品规格书可知：

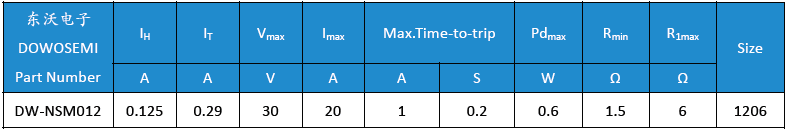

2）东沃自恢复保险丝（PPTC）DW-NSM012参数

查阅东沃电子“PPTC-DW-NSM012 Datasheet”产品规格书可知：

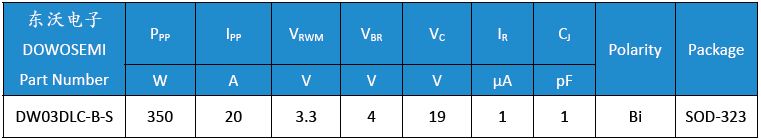

3）东沃TVS二极管DW03DLC-B-S参数

查阅东沃电子“ESD-DW03DLC-B-S Datasheet”产品规格书可知：

以上是东沃BNC接口静电浪涌保护经典方案，如有特殊需求，欢迎前来探讨。浪涌静电防护方案，找东沃电子，电路保护不迷路！方案中选用到的陶瓷气体放电管2R90A-Q、自恢复保险丝DW-NSM012、TVS二极管DW03DLC-B-S，东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型，欢迎广大新老客户前来咨询！
