电容的滤波和退耦的关系

时间:2023-07-28 10:28

人气:

作者:admin

标签:

导读:电容的滤波和退耦的关系-当在芯片电源引脚端放置电容后,由于电容有“通高频,阻低频”特性,电容给高频噪声提供了低阻抗回流路径,使得高频噪声快速返回到GND,减少流入芯片环...

本周开始聊聊电容相关的面试题。其实之前已经发过一篇跟电容相关的文章“用100nf电容给72Mhz时钟信号退耦合适么?”,感兴趣的朋友可以回过去看下。电容,说起来也简单,干过硬件开发的基本都知道电容的作用。但更深层次的逻辑,不晓得你考虑过没。

一道面试题

照例,先抛出来一道面试“芯片电源引脚通常会放置一颗或几颗电容,有什么用?为什么?” 怎么样?看似很简单的问题,但往往暗藏玄机。

自我感觉良好的答案

有些小伙伴会觉得:这面试官真Low,居然问这种问题。芯片电源引脚挂电容的作用,这还用问?当然是储能、滤波、退耦

当然,这个答案没问题,但只能说是浮于表面或者千篇一律。那么你的得分也不会和别人有什么差别。而面试官凭什么要给你pass呢?

下面我们从几个不同的维度来分析这。

维度1:EMS-提供高频噪声泄放回路

首先,我们从EMS(电磁抗扰度)角度来分析下。

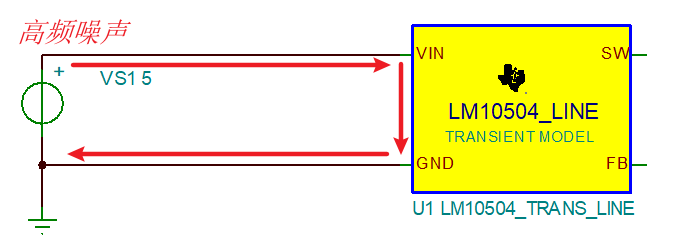

从上图可以看出,当芯片电源引脚端没有放置电容时,电源的回流路径很长。通常情况下,电源上会携带有高频噪声。这样噪声会轻而易举的进入到芯片工作环路,影响芯片工作

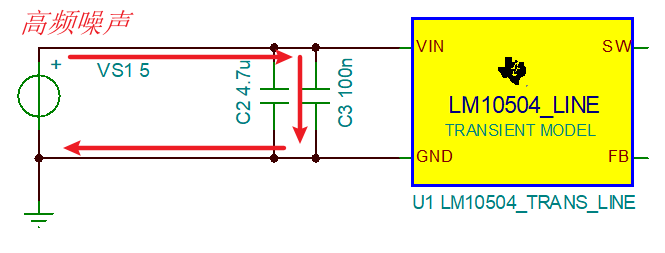

当在芯片电源引脚端放置电容后,由于电容有“通高频,阻低频”特性,电容给高频噪声提供了低阻抗回流路径,使得高频噪声快速返回到GND,减少流入芯片环路的干扰噪声,提升系统的EMS抗扰度性能。

模型仿真-时域频域双管齐下

可能你觉得只是这么讲,有些不太信服。那么我们通过实验来验证下。还记得上篇文章讲的TINA-TI仿真工具吧,我们就用这个来仿真。

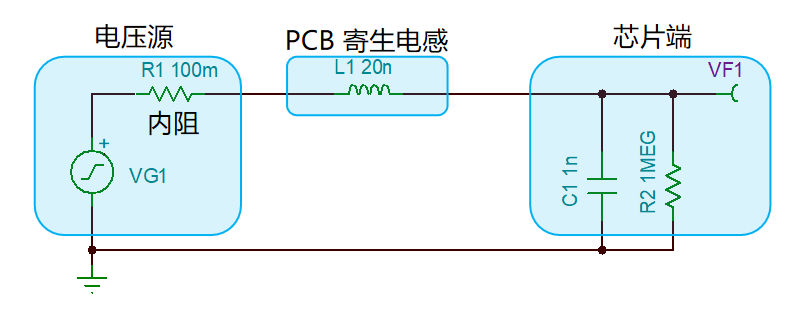

把我们的电源当做一个激励源VG1,内阻设置为100mΩ。激励源本身可以设置内阻,为了方便观察,单独放置一个R1=100mΩ。PCB板上的Layout走线,一般都会有寄生电感。经验值为10nH/cm,我们这里设置L1=20nH,2cm的走线长度不过分吧。芯片端,C1为寄生电容,C1=1nF。R2为输入电阻,通常很大,R2设置为1MΩ。VF1是输出测试点。这样模型就建立起来了。

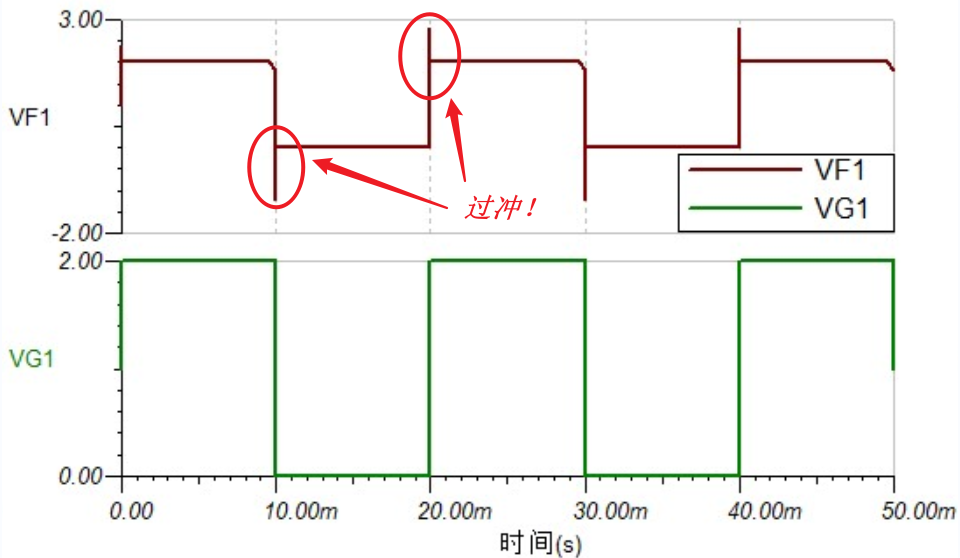

这里为方便观察,我们把VG1设置为50Hz的方波,直流偏置1V,交流分量1V。进行瞬时仿真,就出现下面的波形。


发现VF1的波形,正负都有很大的过冲!为什么?

时域没想明白,那就转到频域看看。

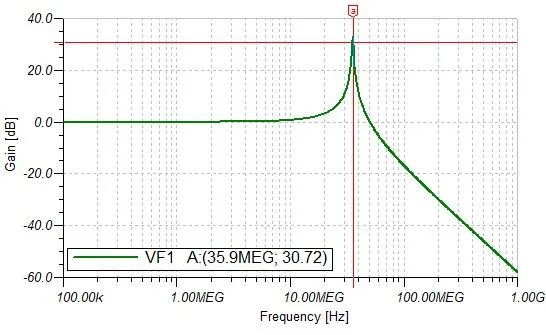

我们用交流分析方式,看下这个模型的幅频特性。通过下图可以看出,在f=35.9MHz处,发生谐振。谐振点增益达到30.72dB。


而我们知道方波信号在信号的上升边沿包含非常丰富的频率分量,必定含有35.9MHz附近的频率分量。谐振点附近的能量就会被放大很多倍,这样输出端信号存在过冲也不难理解。

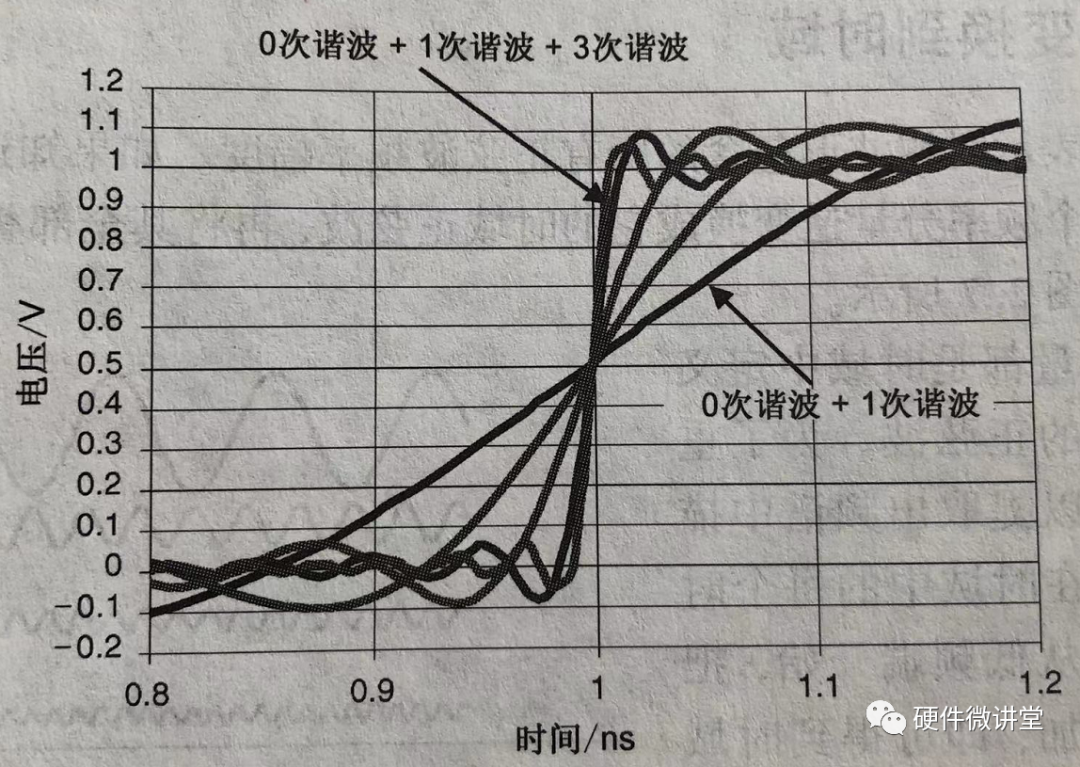

下图,展示了时域波形是由多个不同频率的谐波分量合成。这些谐波分量的频率不同,上升沿各不相同。


(图片来自《信号完整性与电源完整性分析(第2版)》)

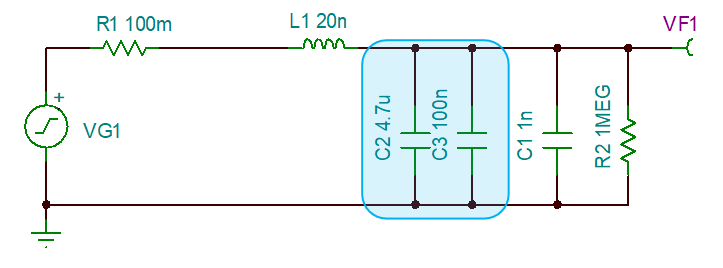

既然如此,增加了电容会怎样呢?如下图,分别增加4.7uf和0.1uf。

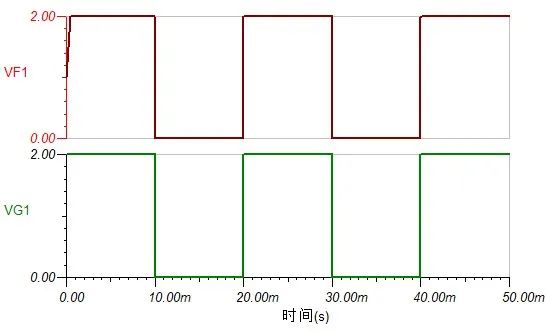

先看下时域效果,如下图,VF1的过冲消失了!

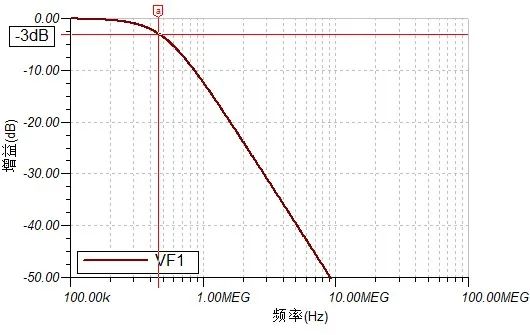

再看下频域效果,谐振消失!这曲线不就是低通滤波器么!截止频率大概460kHz。


这正好证实了前面的说法:虽然方波上升沿携带有丰富的高频分量,但是由于低通滤波器的存在,为高频噪声提供了低阻抗泄放路径,使得高频噪声和高次谐波提前泄放到系统GND,减少了流入芯片系统的干扰,干扰噪声得到抑制,提升了系统的EMS性能。

维度2:EMI-减小RF环路,降低空间辐射

接着,我们再从EMI(电磁干扰)角度来分析下。

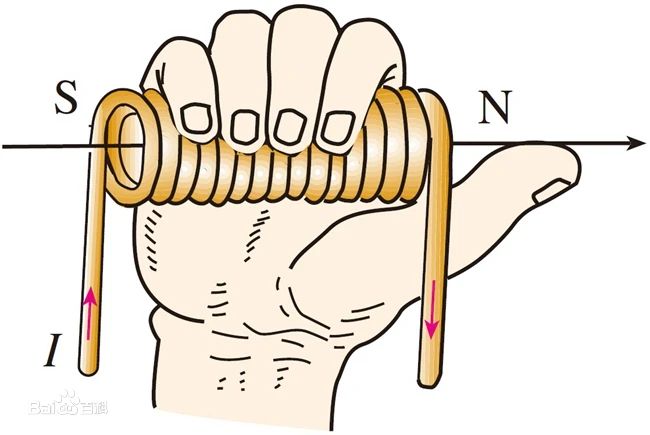

初中物理的右手螺旋定则,还记得吧。用右手握住通电螺线管,让四指指向电流的方向,那么大拇指所指的那一端是通电螺线管的N极。这是百度百科给出的定义。


(图片来自网络:百度百科)

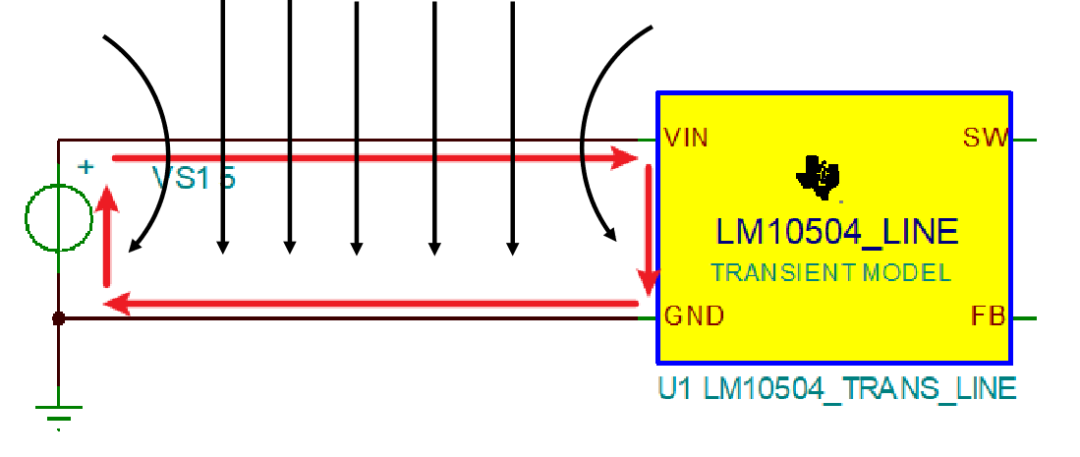

在我们这里又有什么用途呢?我们先看下,芯片引脚端没有放置电容的情况,电流环路很大。

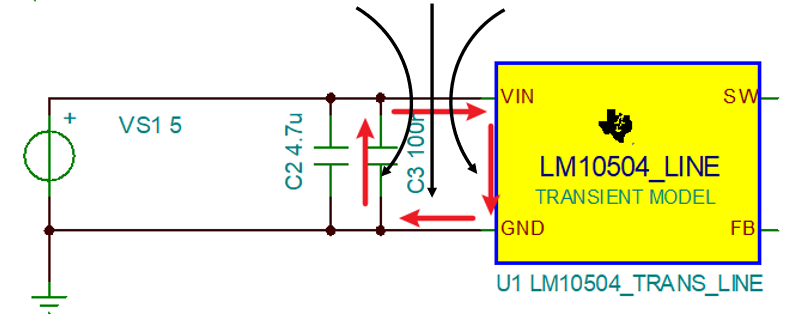

再看下,芯片引脚端放置电容的情况,电流环路明显减小。


那电流环路大和小有什么区别呢?当然有区别,而且很大。EMC设计中,控制信号环路面试是一个非常重要的点。我们一起看下在自由空间中,环路辐射强度的公式:


E是电场强度,S是环路面积,I是电流,f是频率,D是和环路之间的距离。由此可以看出,环路面积S越大,空间辐射强度E就越大。显然,增加退耦电容后,减小环路面积S,可以降低空间辐射,减少噪声的传播。

维度3:PI-稳定电源电压

第3个维度,稳定芯片电源电压,提升电源完整性(PI)。这个就不过多解释,很容易理解。

总结

现在3个维度已经分析完,总体来看下。

维度1:给高频噪声提供交流泄放回路,抑制高频噪声,提升EMS性能。实际就是电容的滤波功能,也可以说是旁路。

维度2:减小RF环路,降低空间辐射,削弱噪声的传播。实际就是电容的退耦功能。

维度3:稳定电源电压,提升电源完整性,实际就是电容的储能功能。

其实,单纯的说电容的功能很简单,关键是要理解其中的原理,并能够灵活应用。以上所述,部分内容涉及个人理解,如有觉得不妥,欢迎留言讨论。

怎么样?一个简短的问题,给出的回答可浅可深,就看你对这个知识点的理解达到怎样的程度。你学废了么?
