按键KEY接口静电浪涌保护方案图及ESD二极管选型

静电在我们日常生活中，可谓是无处不在，我们身上和周围环境就带有很高的静电电压。都知道，ESD静电放电会对电子设备带来威胁甚至损坏。为此，电子设备中按键部位、接口部位以及触摸屏等防静电保护措施是非常有必要的。针对按键KEY接口静电放电问题，电子工程师通常会选用ESD静电保护二极管为其保驾护航。

那么，用于保护按键KEY接口免受静电浪涌威胁的ESD二极管，该如何选型呢？国产品牌东沃电子是一家专业高品质电路保护器件厂家及保护方案服务商，不仅拥有可靠稳定的电路保护器件和全面专业的EOS/ESD解决方案，而且还设有EMC测试实验室，免费提供浪涌静电测试及方案整改服务。接下来，东沃电子要分享的话题是：按键KEY接口ESD静电浪涌保护方案设计图及ESD二极管选型原则。

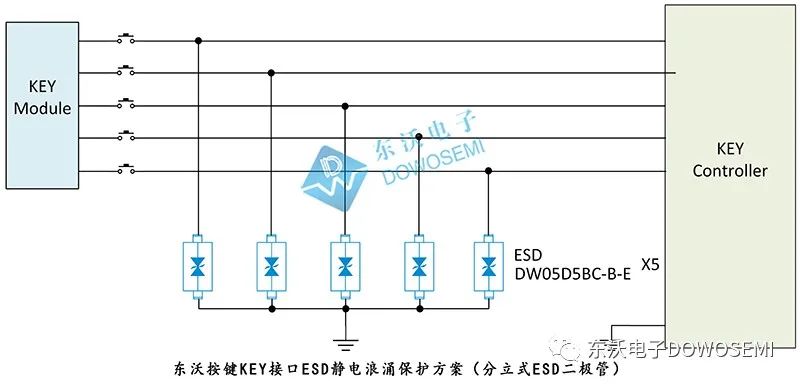

按键KEY接口ESD静电浪涌保护方案设计图

按键KEY接口ESD静电浪涌保护方案说明

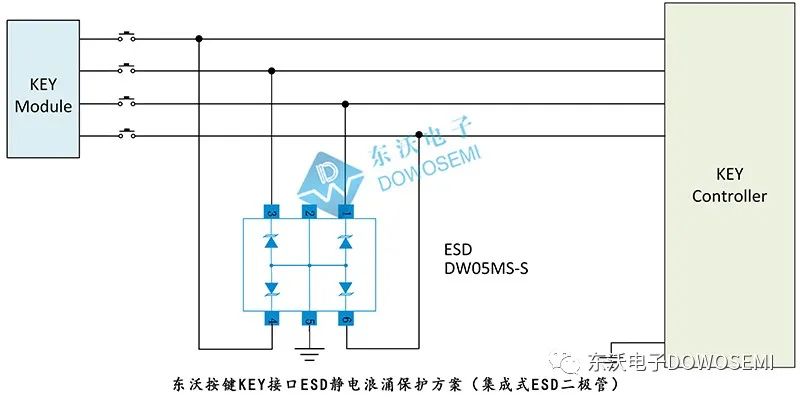

从东沃按键KEY接口ESD静电浪涌保护方案设计图中可以看出，按键控制信号保护，东沃电子技术推荐选用5颗分立式ESD二极管DW05D5BC-B-E或1颗集成式ESD二极管DW05MS-S对按键KEY接口进行静电浪涌防护。分立式ESD二极管DW05D5BC-B-E，工作电压5V、峰值脉冲电流5A、钳位电压12V、漏电流0.2μA、结电容11pF、SOD-523封装；符合IEC 61000-4-2（静电）±30kV（空气）和 ±30kV（接触）标准。集成式ESD二极管DW05MS-S，工作电压5V、峰值脉冲电流24A、钳位电压13.5V、漏电流1μA、结电容150pF；SOT-23-6L封装，集成了4个端口保护，有效减小PCB安装空间；符合IEC 61000-4-2（静电）±15kV（空气）和 ±8kV（接触）标准。

按键KEY接口ESD静电保护二极管参数

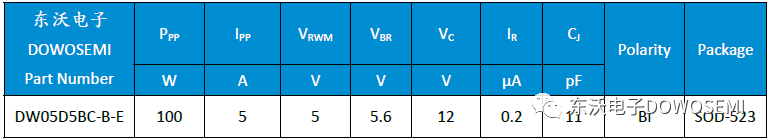

1）东沃ESD二极管DW05D5BC-B-E参数

查看东沃电子“ESD-DW05D5BC-B-E Datasheet”规格书可知：

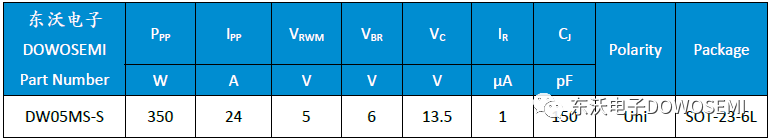

2）东沃ESD二极管DW05MS-S参数

查看东沃电子“ESD-DW05MS-S Datasheet”规格书可知：

以上是按键KEY接口ESD静电浪涌保护经典方案。
