EMC理论基础知识——电磁干扰的模式

　　1 共模干扰与差模干扰

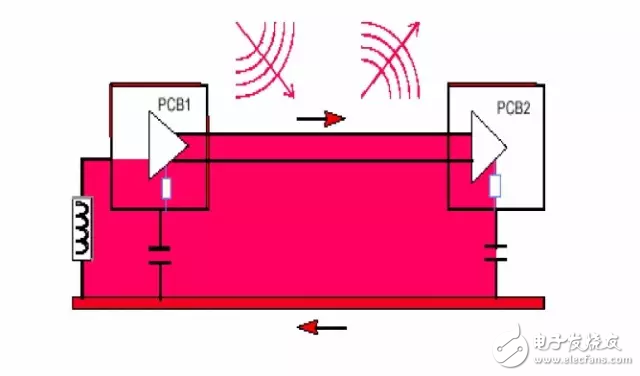

　　共模干扰（Common-mode）：两导线上的干扰电流振幅相等，而方向相同者称为共模干扰。

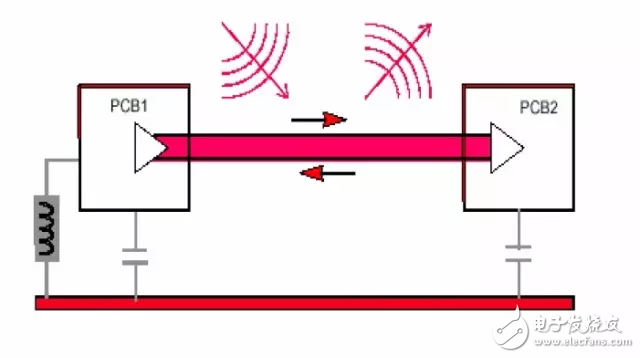

　　差模干扰（Differential-mode）：两导线上的干扰电流，振幅相等，方向相反称为差模干扰。

　　共模（Common mode）是指存在于两根或多根导线中，流经所有导线的电流都是同极性的，差模（Differential mode）是指在导线对上的电流极性是相反的。

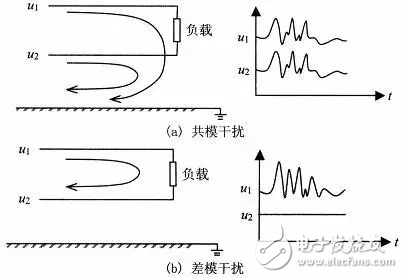

　　共模干扰的干扰电流在电缆中的所有导线上幅度／相位相同，它在电缆与大地之间形成回路流动，见图（a）。差模干扰的干扰电流在信号线与信号地线之间流动，见图（b）。

　　由于共模干扰与差模干扰的干扰电流在电缆上的流动方式不同，对这两种干扰电流的滤波方法也不相同。因此在进行滤波设计之前必须了解所面对的干扰电流的类型。

　　2 PCB的辐射与线缆的辐射

　　1、PCB辐射

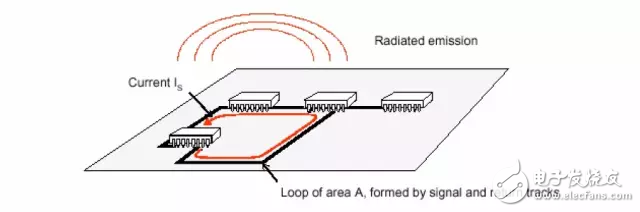

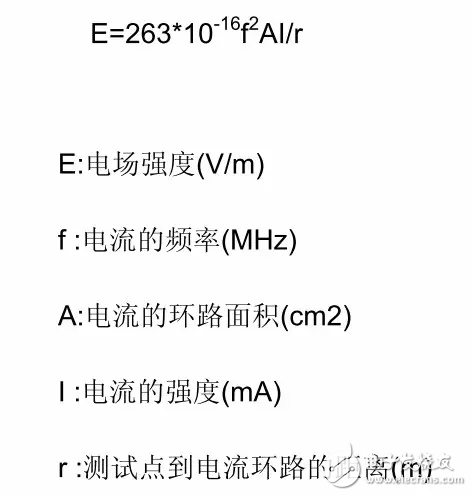

　　PCB 上有许多信号环路，由中有差模电流环也有共模电流环，计算其辐射强度时，可等效为环天线，辐射强度由下式计算：

　　2、线缆的辐射

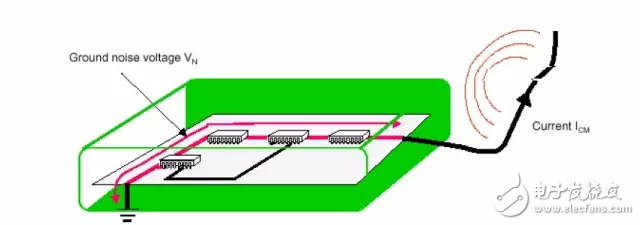

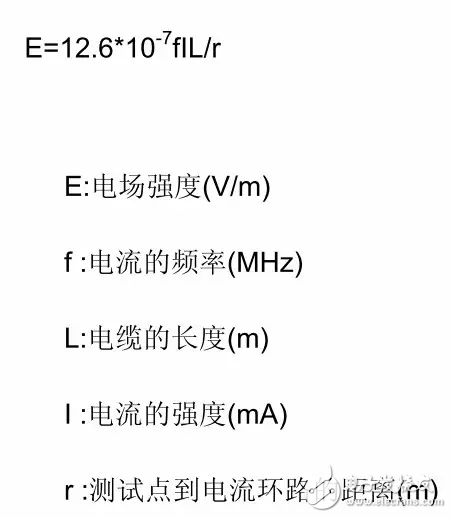

　　计算线缆的辐射强度时，将其等效为单极天线，其辐射强度由下式计算：

　　以上两式可以看出线缆的辐射效率远大于 PCB 的辐射效率。
