【经验分享】怎么解决传导发射中限值超标的问

对于辐射测试来说，高频发射比较难解决，比如一些人为或者随机概率所造成种种谐振，而对于传导测试来说，低频发射比较难解决，特别是低频的近场耦合，那是特别顽固，对于这种问题我们应该如何解决，有哪几种办法，怎么来选取，如何运用。

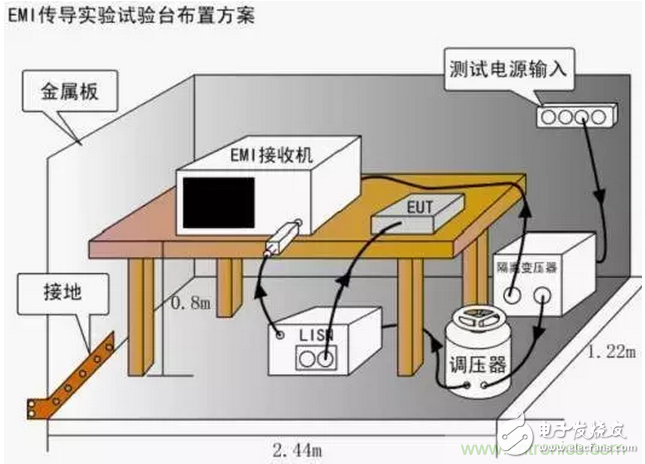

在EMC实验室中发射（Emission)按照测试方式来区分可被分为两个部分，辐射发射与传导发射(Radiated Emission and Conducted Emission)。辐射发射测试的空间中泄漏的电磁波, 传导发射测试是导体当中的电磁波。二者都是以dBuV/m为计量单位。

1.现象描述

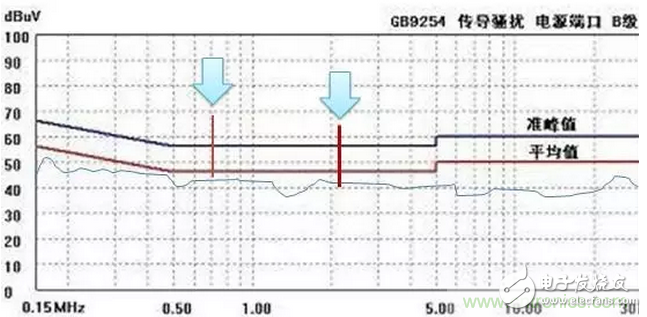

某小蓝牙音箱在进行GB9254 传导测试时，电源端口超标10dB，其超标频点为D类功放的700KHz的主波与三次谐波2100KHz。

2.原因分析

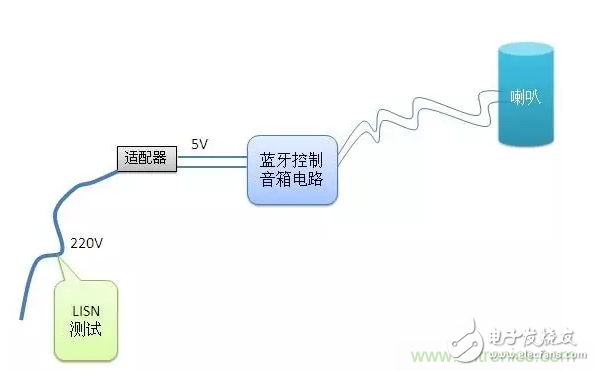

快速定位：通过近场电场与磁场量测，通过对比测试，发现只有当音箱在唱歌的时候传导才会超标，如果把功放拿掉，即使歌曲在播放，也不会超标了，因此骚扰源就是D类功放的喇叭的线上。

深入分析：通过在5V的线缆段上加再大的共模电感都解决不了问题，适配器是外购的，不能修改，不过在现场上即使修改也无济于事。最后，我们将共模电感加到喇叭线上，问题得到解决，当然共模电感（1~4mH）已经被改成成差模在用了，我们反接了一下，这时，音箱的声音变小了，但是没有失真。最后我们综合音量考虑，将电感量调低一个数量级，声音OK，传导OK。

3.整改方案

经过权衡，我们采用了在喇叭线上并联了100uH的电感两个，这样考虑滤波与本身性能问题。

随便说两句

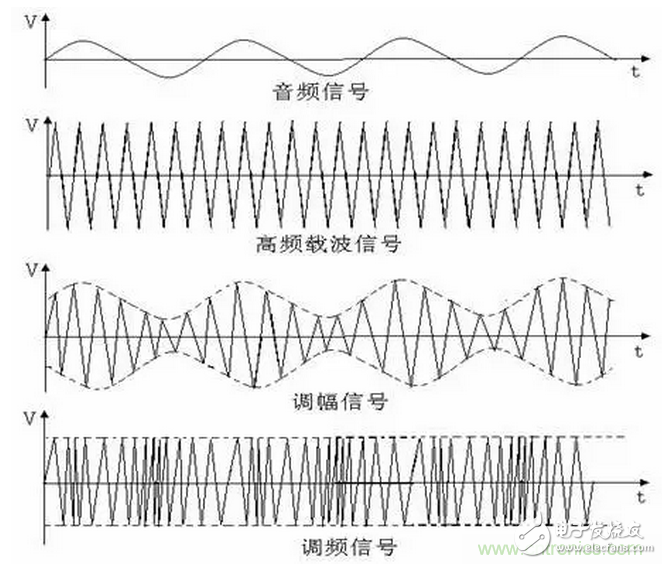

音频的频率，基本在2KHz~20KHz，为什么要采用基波700KHz来做载波，让我们来看看它们是怎么结合在一起的，请看下图时域：

音频的载波与调制波同时到了喇叭的位置，由于耳朵只听幅度调制，因此可以去掉载波，但使用器件去掉载波的时候音频调制信号本身被衰减了，因此要权衡。
