易灵思FPGA下载器第三版

易灵思下载器

目录

一、硬件说明
3

二、特性
3

三、管脚说明
4

四、驱动安装
4

方法一：
4

方法二：
7

一、硬件说明

：TypeC

USB线长度 ：1m

杜邦线长 ：15cm

说明：该下载器把SPI与JTAG管脚进行了分开处理。鉴于JTAG使用较多，SPI使用较少，所以把JTAG放在插座上侧。

二、特性

（1）支持JTAG，对应VCC

（2）支持SPI，对应VCC1

（3）支持,对应VCC1，RXD和TXD右侧的箭头表示的方向。

（4）同时用于JTAG和soft JTAG.

（5）电压范围支持1.5V~5V. 注意必须要接对应的VCC.

（6）下载器上有二维码，指向该说明。

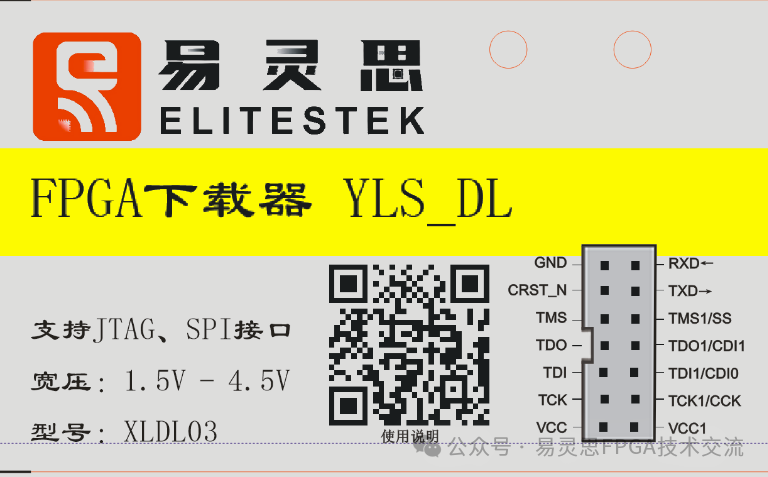

三、管脚说明

（1）一般来说JTGA下载只要连接VCC,TCK,TDI,TMS,TDO和GND 共6个脚即可。

如果是T20F225或者T4,T8等器件要连接CT_N。

（2）如果下载flash，一般连接VCC,CCK，CDI0,CDI1，SS_N和GND即可。HOLD引脚可以用于连接复位引脚，防止FPGA对flash操作而影响SPI下载。

（3）VCC1,TCK1,TDI1,TMS1,TDO1和GND可以用于soft JTAG调试。

（3）VCC与VCC1是分开的，由于VCC（或者VCC1）驱动内部电平转换芯片，所以必须连接。

四、驱动安装

方法一：

（1）

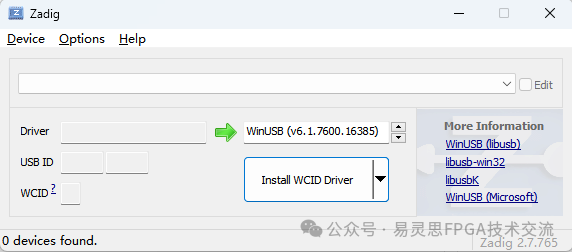

打开zg（zig下载链接https://zadig.akeo.ie）

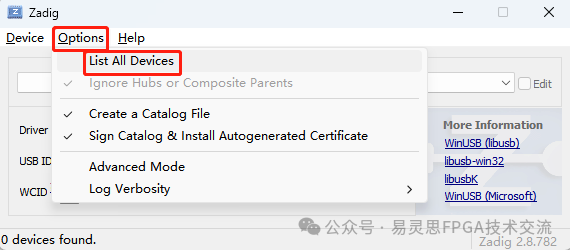

（2）选择Opons ->List All Devices

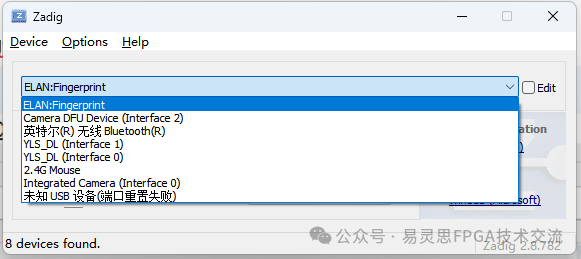

（3）然后在下拉框中可以找到YLS_DL(interface 0)和YLS_DL(interface 1)。这就下载器名称，分别对应SPI和JTAG.

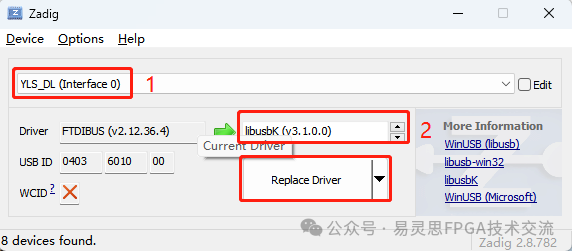

（4）选择YLS_DL(interfe 0)，然后Drive替换项选择libusbK(版本可能有差异，不用管)。最后选择Replace Driver

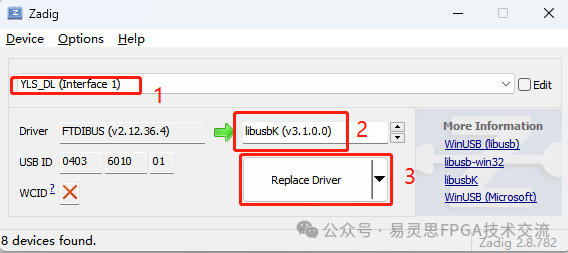

（5）然后按照步骤4，重新安装YLS_DL(Interface 1)的驱动。

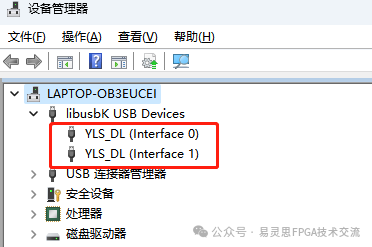

（6）安装完成之后在设备管理器中可以看到。

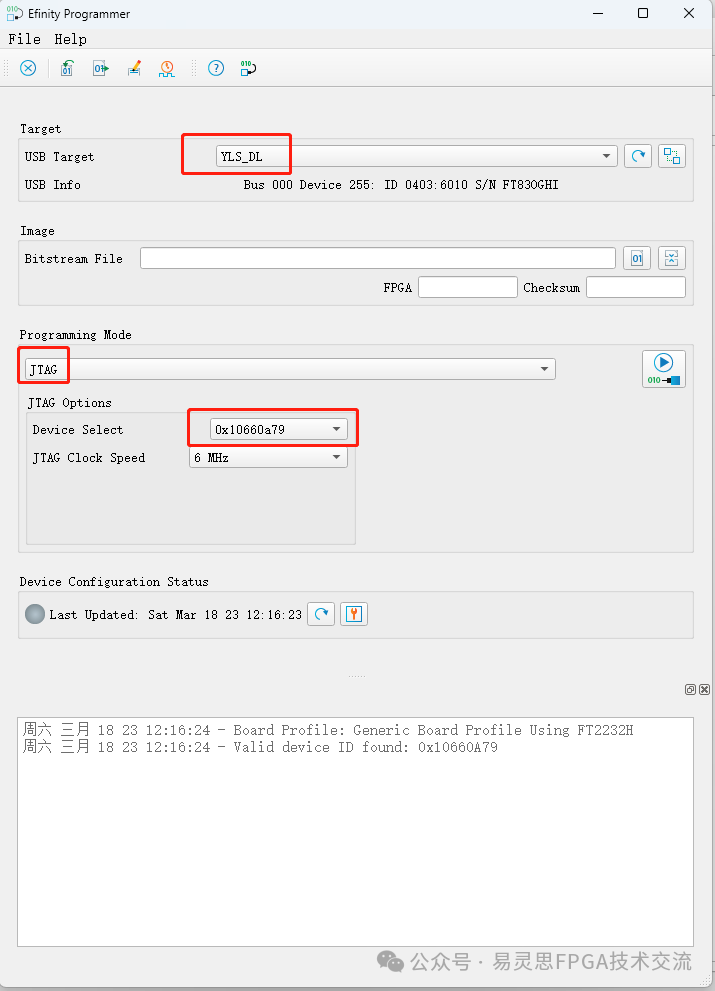

（7）这里如果连接了上下载器，打开progmer可以看到读取的下载器信息和JTAG ID如下。器件ID根据易灵思不同系列会有所不同。

方法二：

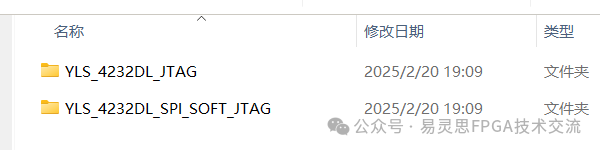

通过制作好的驱动直接点击安装。我们在安装包中为客户提供了两个个安装包。

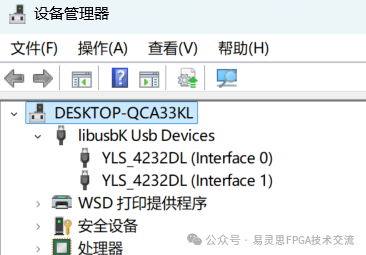

前面已经说到FT4232有四个interface,分别为interface 0,1,2,3，其中interface 0用于AS下载，interface 1用于JTAG。interface 3可以用作串口。打开我们提供的驱动直接运行InstallDriver.exe即可。安装效果如下：

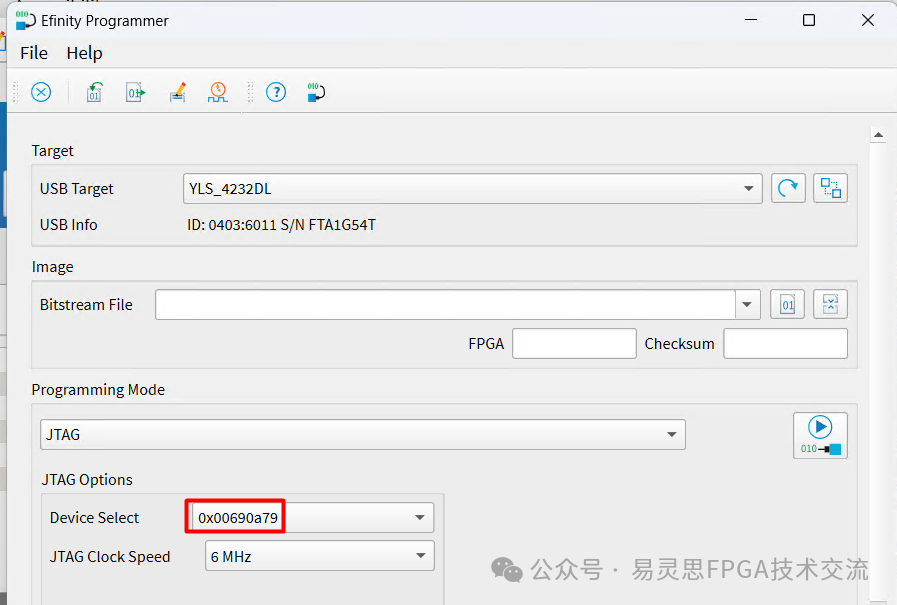

驱动安装正常之前，打开programmer效果如下：

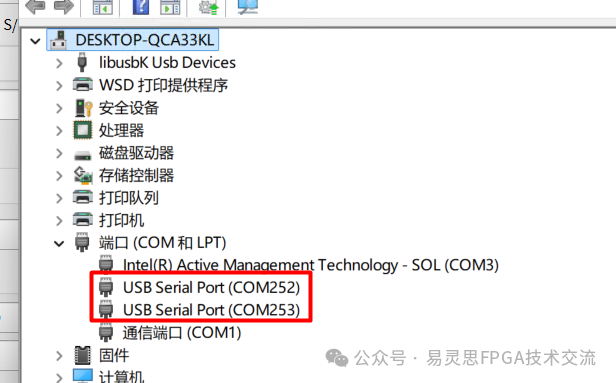

关于串口，上会检测到两个COM口，一般使用编号小的COM口，如下面图中的COM252

特别注意：

当用于串口时，发现UART不能传输数据，在确认下UART自发自收是否正常，如果自发自收都有问题可能要重新插拔下电脑端的USB线或者更换USB口再试试。

驱动下载

https://pan.bdu.com/s/1UFcQBBqaww2uNBGCML3xig

提取码: 1234
