SDRAM控制器设计之异步FIFO的调用

本案例为何需要引入FIFO

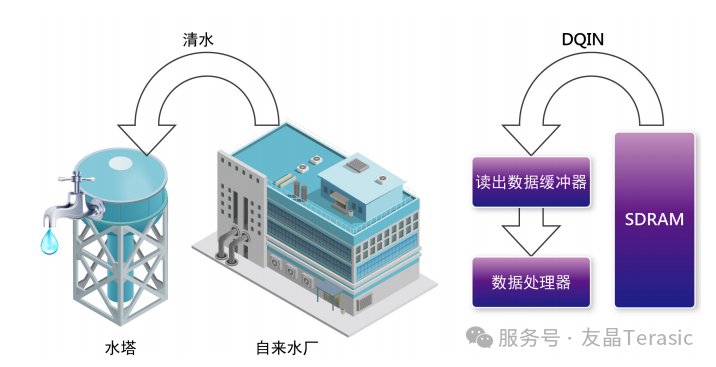

为了加深读者对 端控制架构的印象，在数据读取的控制部分，首先我们可以将 想作是一个自来水厂，清水得先送至用户楼上的水塔中存放，在家里转开水龙头要用水时，才能及时供应，相同的原理，要读取 SDRAM 中的数据来处理时， FPGA 端的控制架构中一定要有相当于水塔功能的“读出数据缓冲器”，在数据的处理上才会流畅。

而在使用自来水时，自来水厂会补充清水至水塔中，用户才可以连续的使用，同样保存着从 SDRAM 读出数据的缓冲器，当数据量下降到某个程度时也必须要补充，在数据的处理上才不会中断。

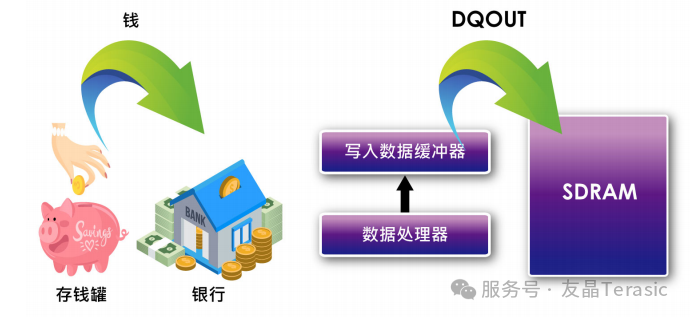

接着在数据写入的控制部分，我们可以将 SDRAM 想作是一个银行，相信当你身上有零钱时会顺手存进存钱罐，而不会费时的跑一趟银行去存钱，相同的原理，要将数据写入SDRAM 时， FPGA 端的控制架构中一定要有相当于存钱罐功能的“写入数据缓冲器”，才不会降低 SDRAM 存取的使用效率。只有在存钱罐存到一个程度时，我们才会取出钱拿去银行存放，同样保存着要写入 SDRAM 数据的缓冲器，当数据量上升到某个程度时也必须要取出放进 SDRAM，才不会造成数据的遗失。

FIFO IP核简介

FIFO 本质是RAM，其作用主要是作为缓存。

RAM和的读写都是根据地址来的，而FIFO( Fit In First Out）读写不需要提供读地址和写地址，其数据读写按照先入先出的方式。所以FIFO的读写非常简单，但灵活性稍差，不能做到灵活读写。

FIFO分两种：同步FIFO和异步FIFO。同步FIFO读写是一个。异步FIFO的读时钟和写时钟是分开的。

同步FIFO和异步FIFO常应用在同步时钟系统和异步时钟系统中。异步FIFO应用场景如多比特数据做跨时钟域处理、前后带宽不同步等。

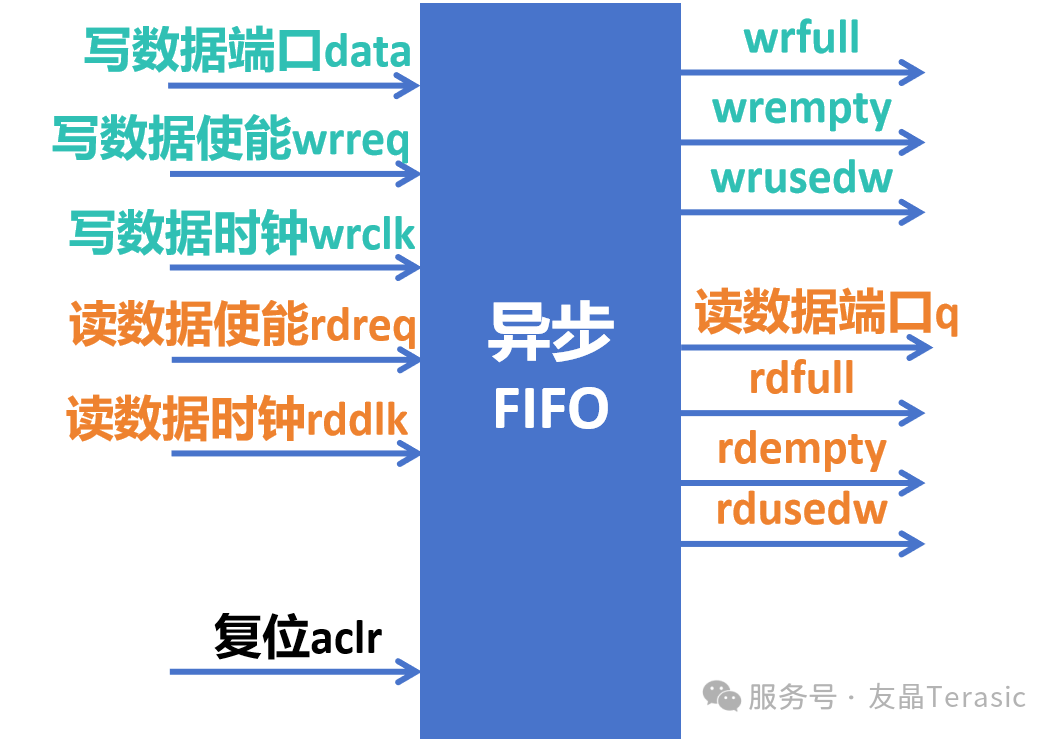

本案例中用到的是异步FIFO。异步FIFO IP模块如下图：

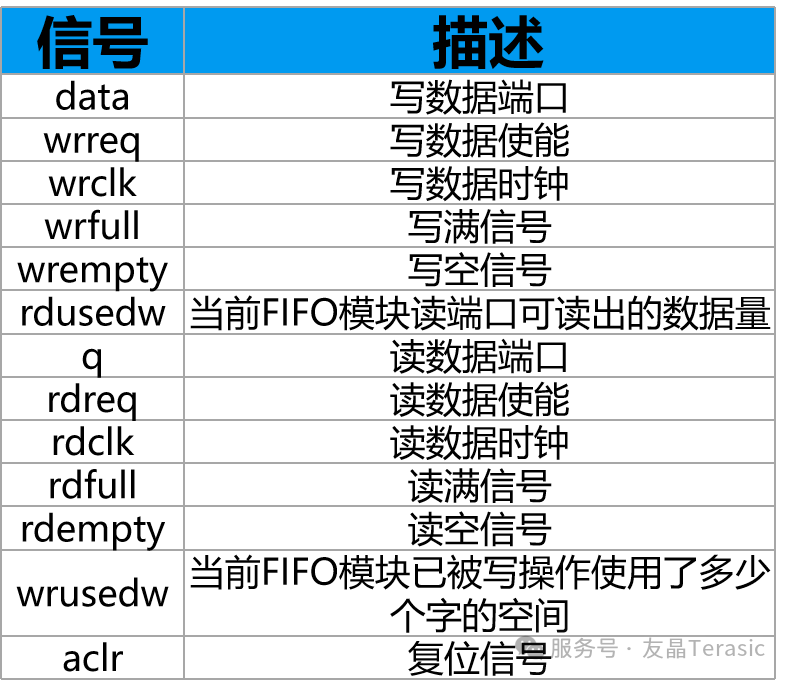

异步FIFO IP模块描述如下：

*注意：FIFO复位信号是高电平有效。

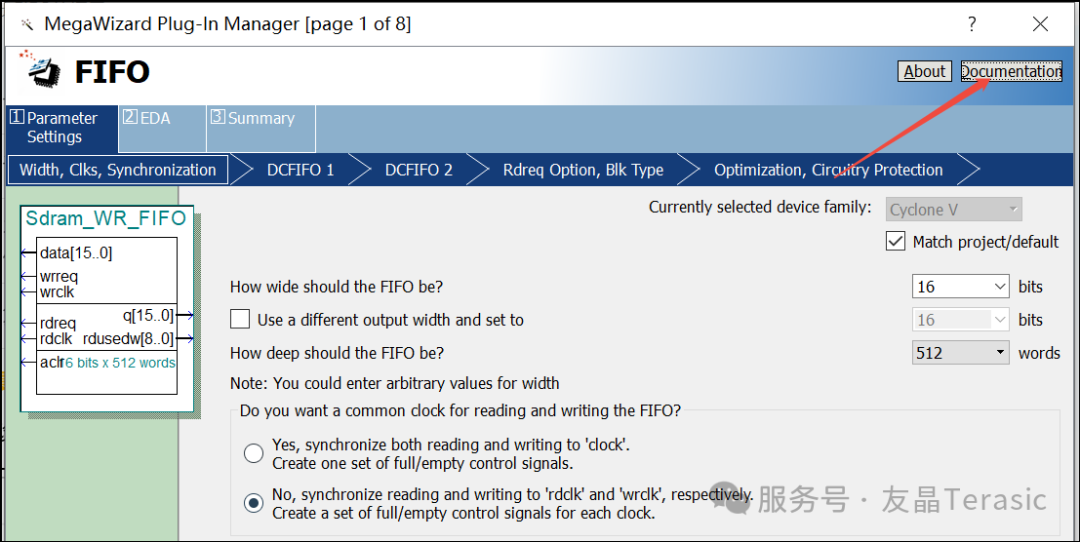

打开FIFO IP 设置界面可以找到FIFO文档链接：

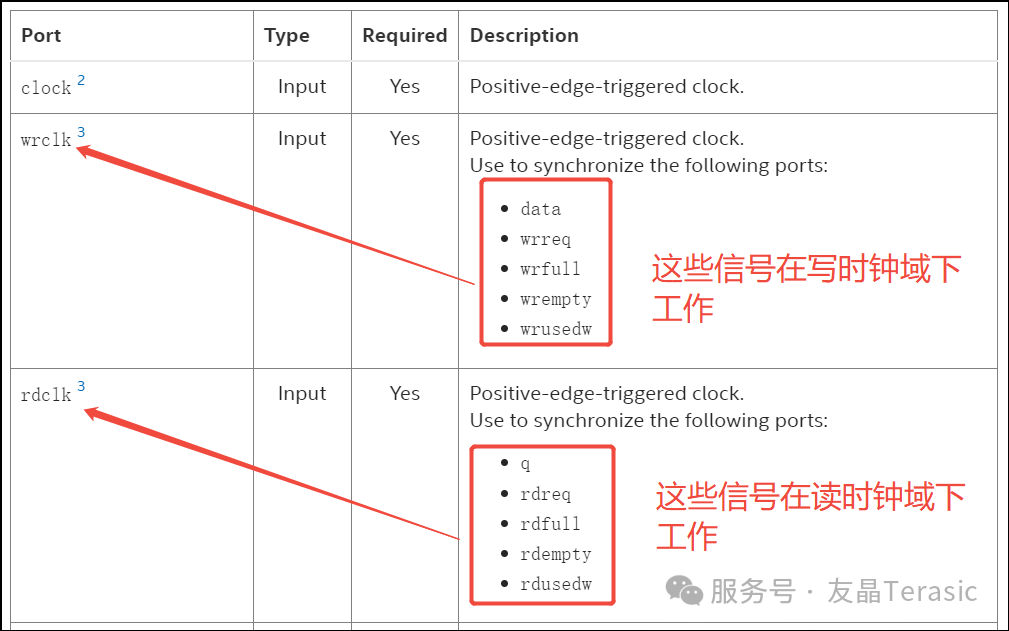

阅读FIFO文档可知异步FIFO写操作的各个信号在写时钟下进行工作，读操作的各个信号在读时钟下进行工作：

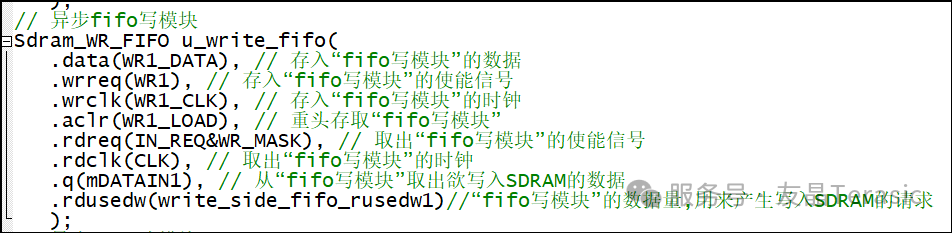

Sdram_Control.v文件里面例化了两个FIFO模块，一个是异步FIFO写模块，用于缓存要写入SDRAM器件的数据。异步FIFO写模块的数据写入在27MHz时钟下进行，数据的读出在100MHz时钟下进行。

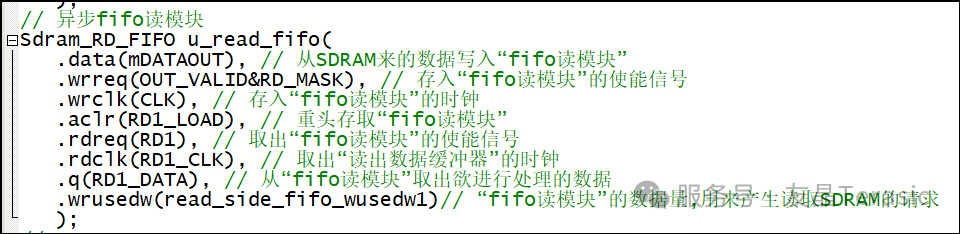

Sdram_Control.v文件例化的另一个FIFO模块是异步FIFO读模块，用于缓存从SDRAM器件读出的数据。异步FIFO读模块的数据写入在100MHz时钟下进行，数据的读出在27MHz时钟下进行。

FIFO IP 设置

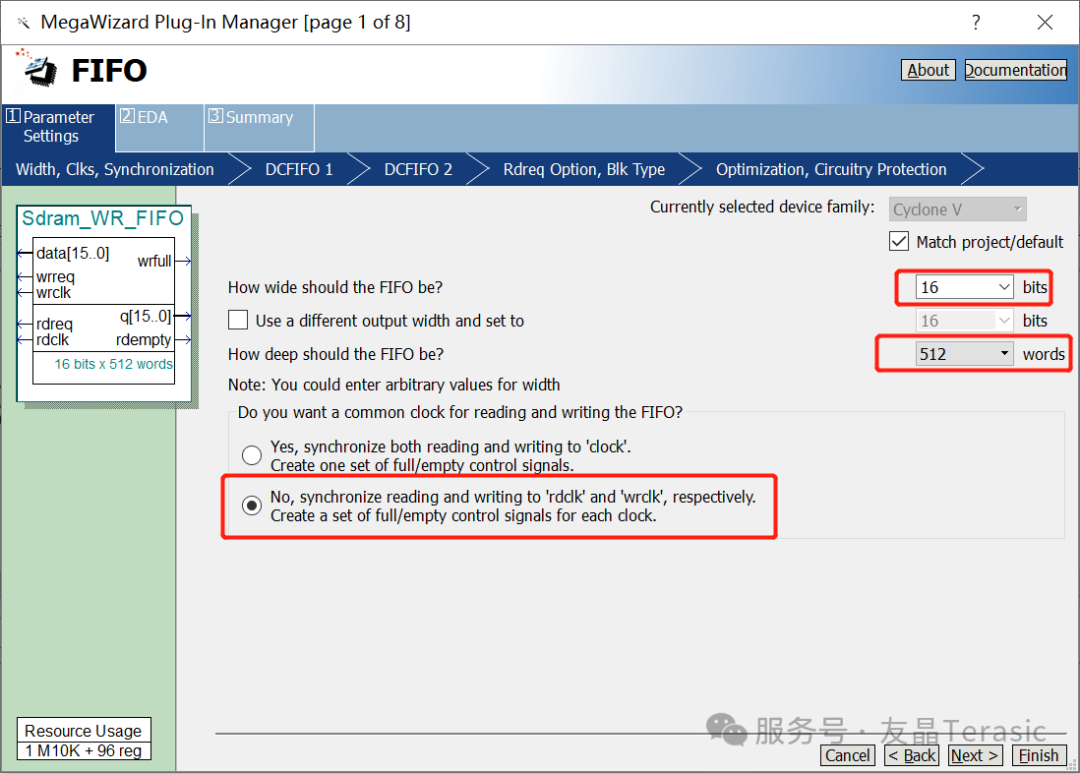

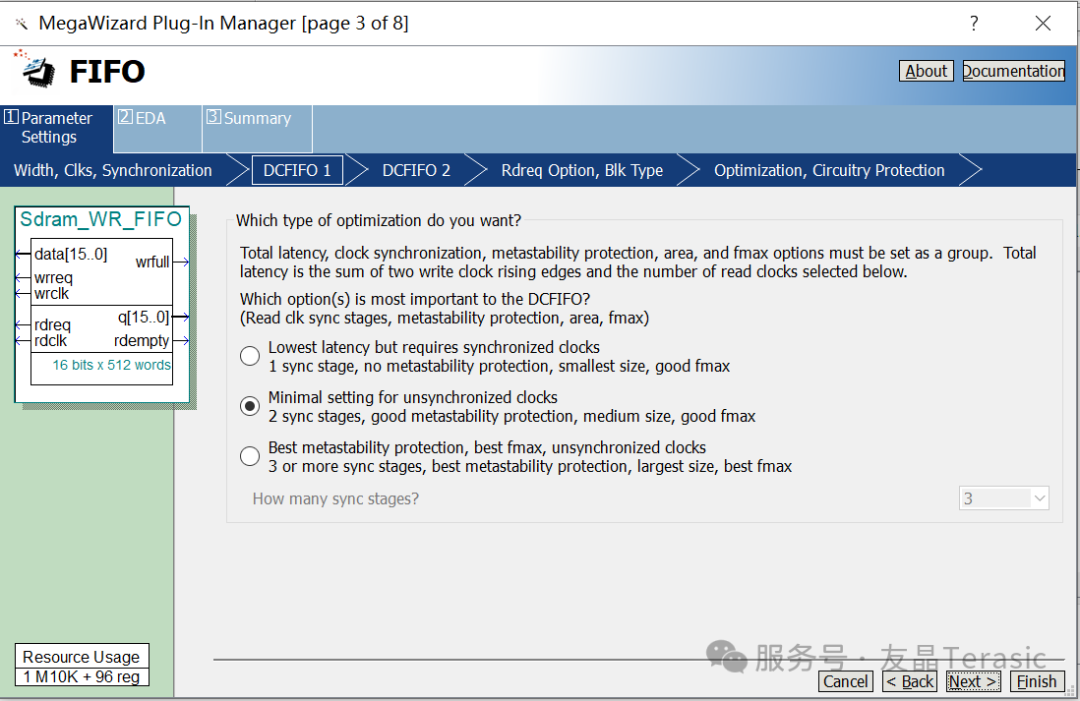

异步FIFO写模块的IP设置如下：

FIFO数据位宽是16bit，与SDRAM位宽保持一致。

FIFO存储深度设置512字，虽然实际存储255个数据，但一般深度都设置大一点。

勾选读写时钟分开的选项。

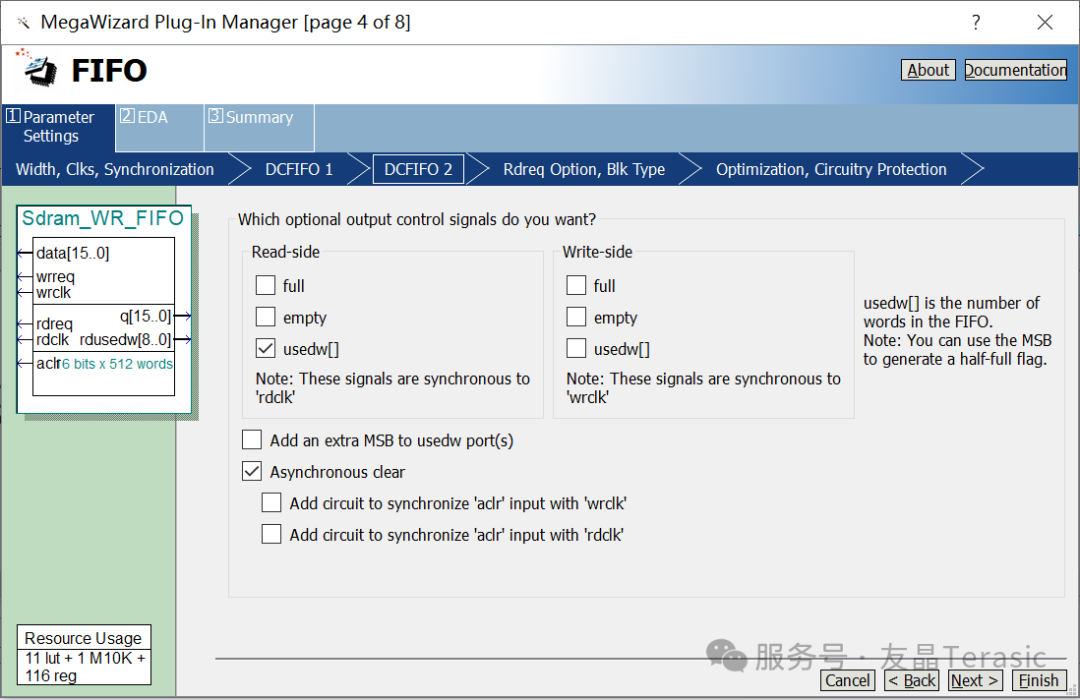

勾选读的rdusedw接口，用来生成写SDRAM器件的请求信号。

其他选项可以选择默认。

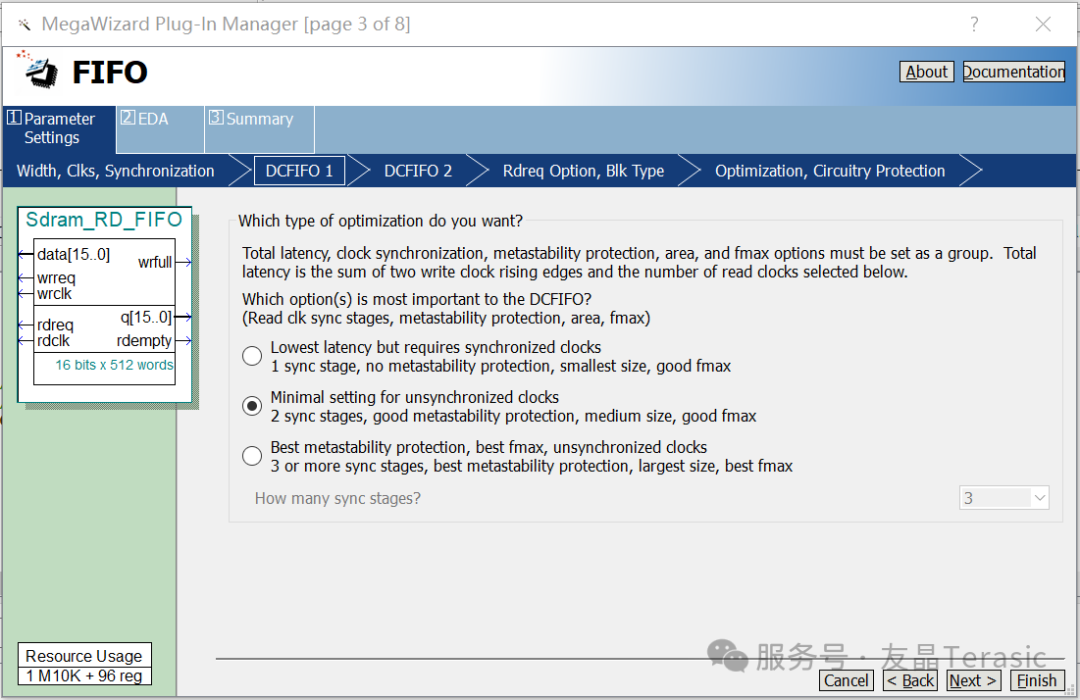

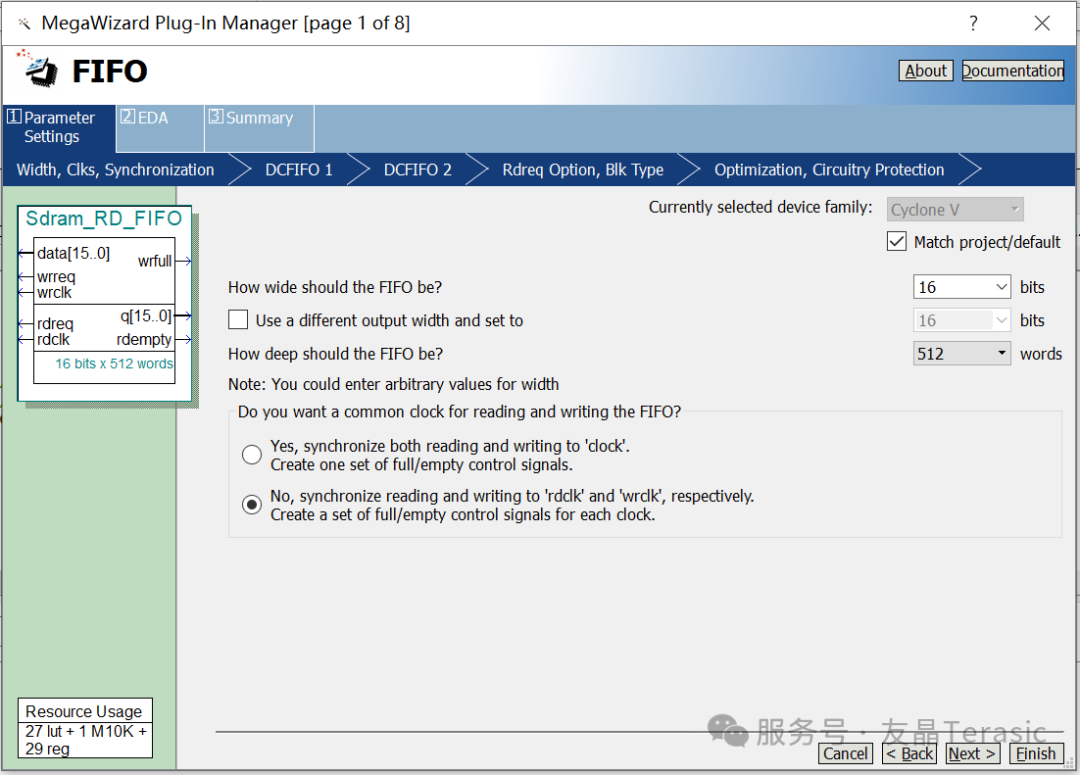

异步FIFO读模块的IP设置如下：

FIFO数据位宽是16bit，与SDRAM位宽保持一致。

FIFO存储深度设置512字，虽然实际存储127个数据，但一般深度都设置大一点。

勾选读写时钟分开的选项。

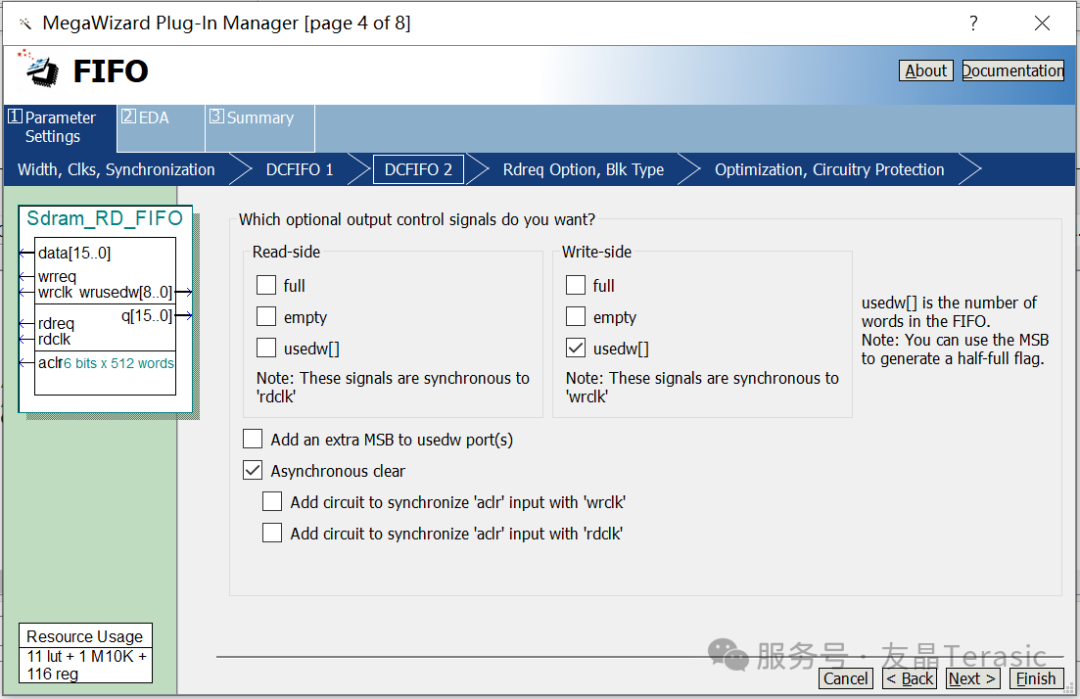

勾选写入端口的wrusedw接口，用来生成读SDRAM器件的请求信号。

其他选项可以选择默认。
