一文详解Vivado时序约束

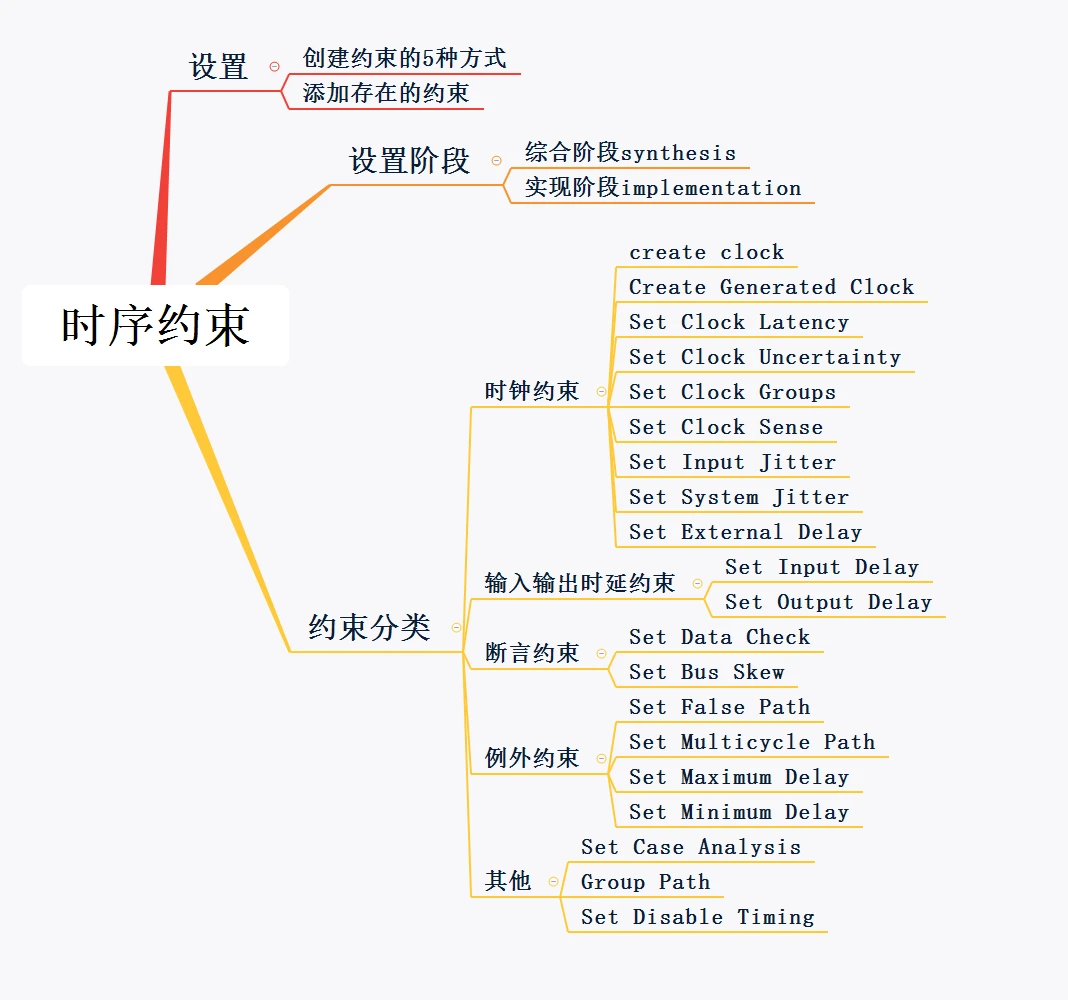

一、概览

二、创建约束

Vivo的时序约束是保存在x文件中，添加或创建设计的工程源文件后，需要创建xdc文件设置时序约束。时序约束文件可以直接创建或添加已存在的约束文件，创建约束文件有两种方式：Constraints Wizard和Edit ming Constraints，在综合后或实现后都可以进行创建。

2.1 Constraints Wizard

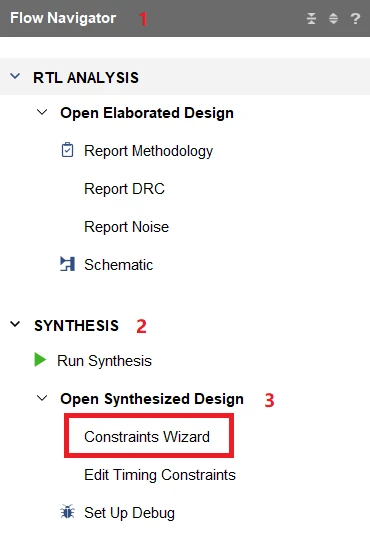

Constraints Wizard流程下将会以引导式的方式帮助用户设置约束，以综合后的设置为例，在Flow Navigator窗口中，进入Synthesis->Open Synthesized->Constraints Wizard

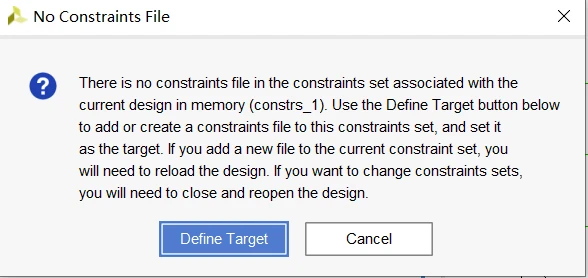

点击Constraints Wizard，弹出弹框提示无约束文件，选择Define Target

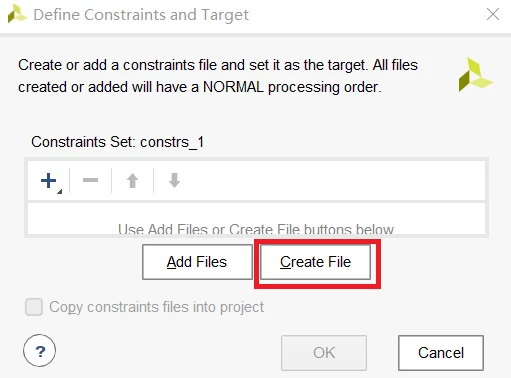

选择Create File创建约束文件

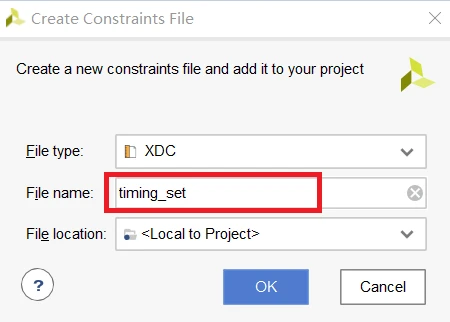

File name设置约束文件名字，File location设置约束文件保存路径，默认即可

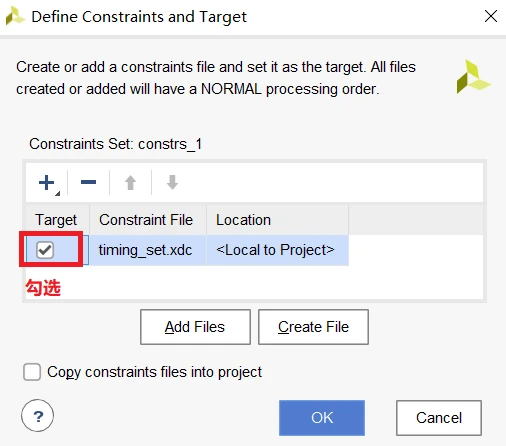

勾选Target下的方框后，右下角的OK 高亮，点击OK。

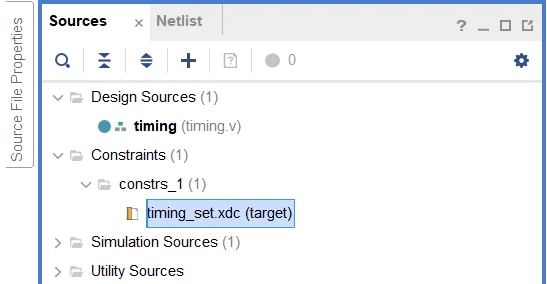

在Source窗口中查看创建的约束文件，包含了timing_set.xdc文件，说明创建成功

2.2 Edit Timing Constraints

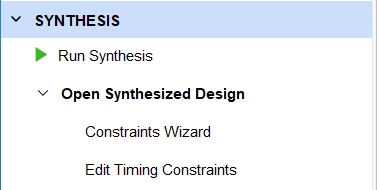

Edit Timing Constraints和Constraints Wizard处于相同的标题下

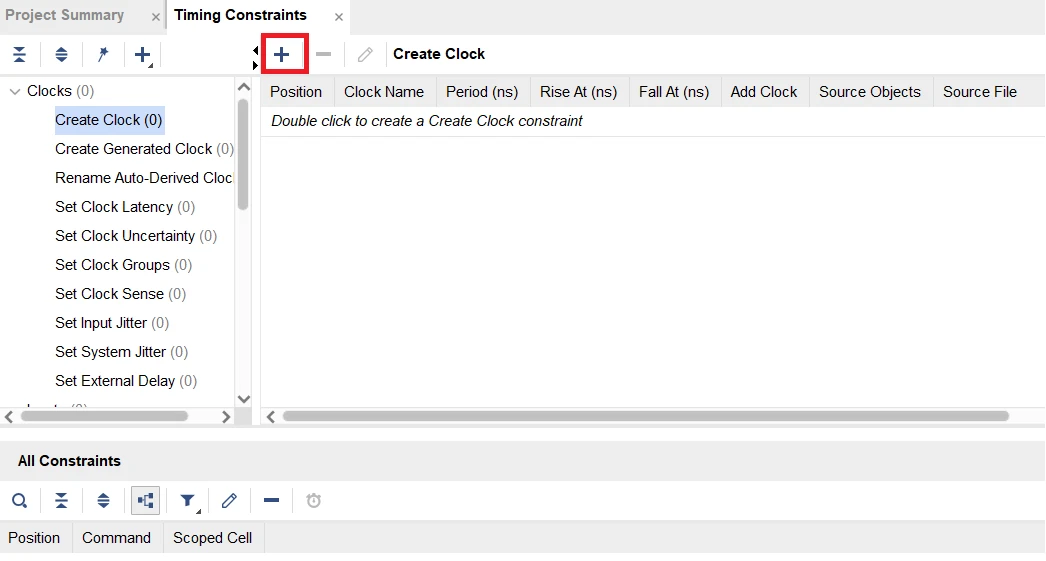

点击Edit Timing Constraints，进入设置界面，左侧中显示可设置的约束类型，默认是选择Create Clock，点击红框中的“+”号，进入添加界面

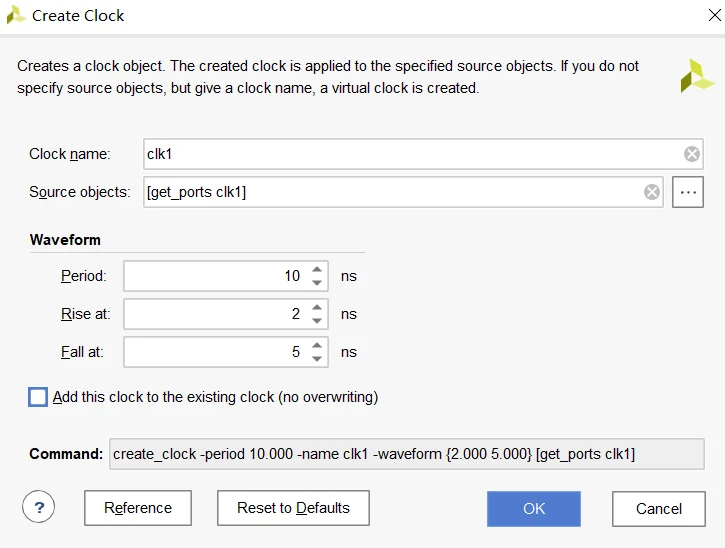

输入Clock name，设置Source object和周期相关值，点击OK，

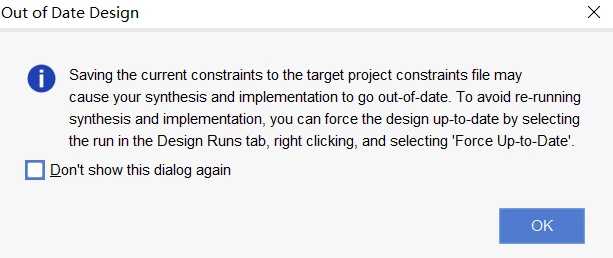

点击保存图标后按ctrl+s，弹出保存框，点击OK

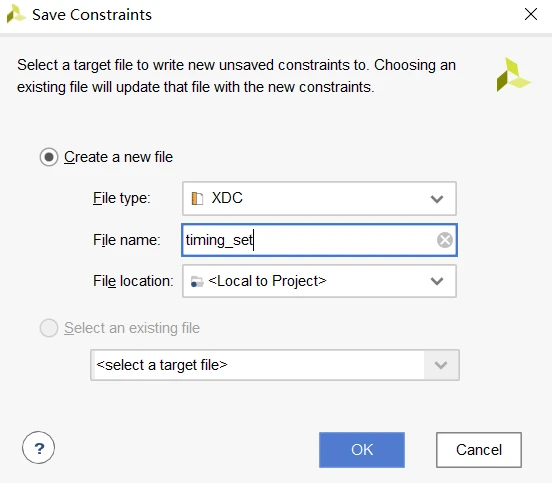

设置保存的约束文件名后，点击OK

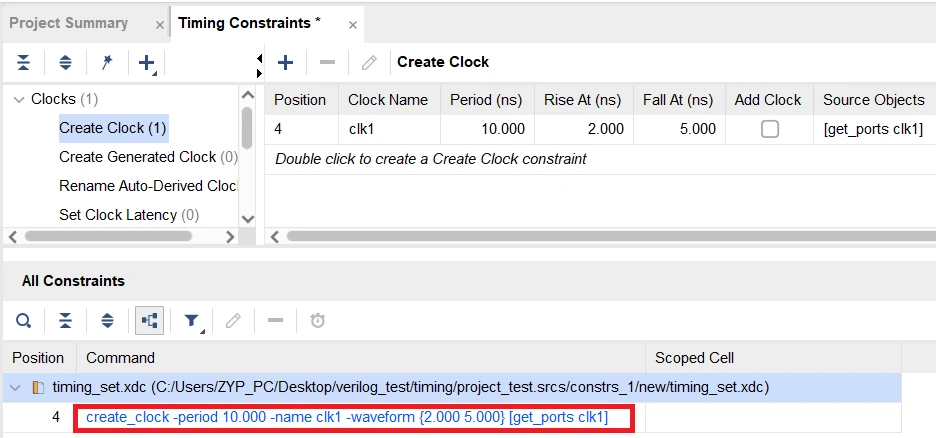

在All Constraints中将出现刚刚设置的约束

2.3 Constraints目录下创建

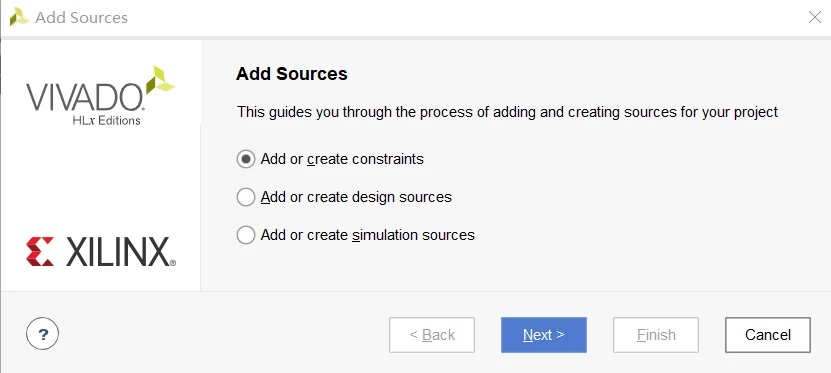

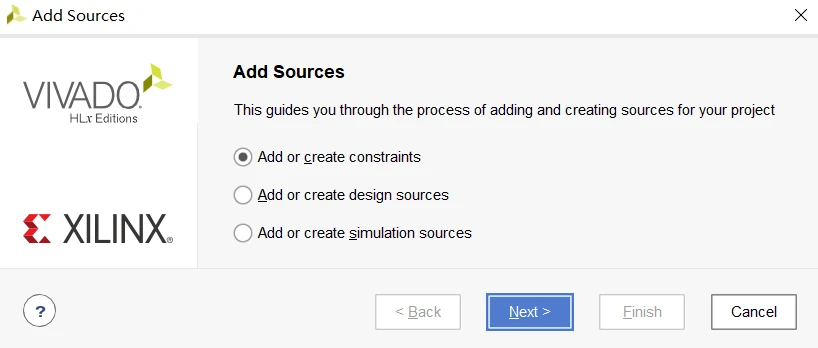

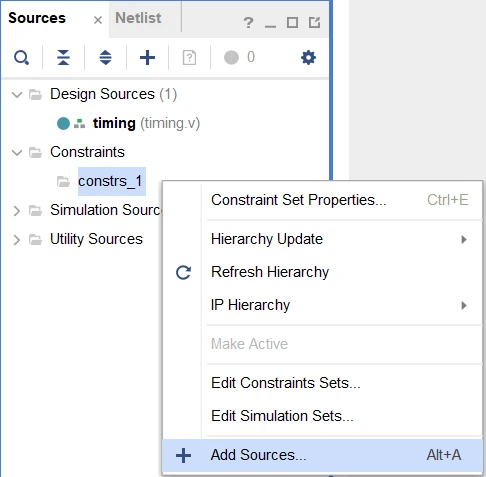

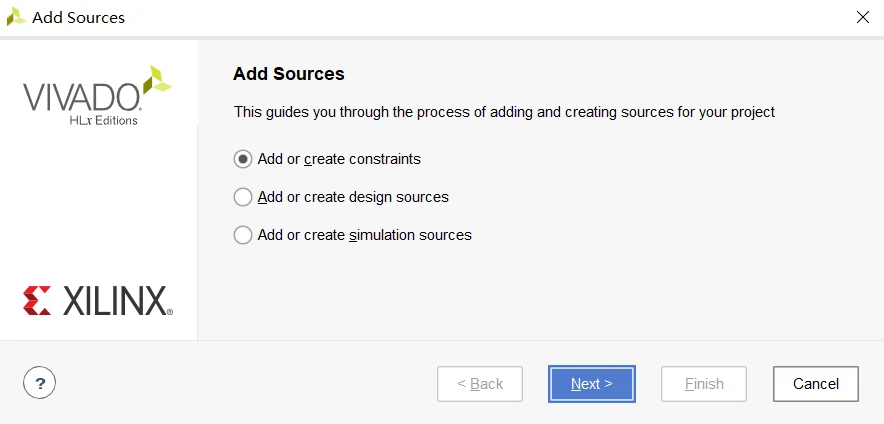

Source窗口下进入Constraints中，鼠标点击右键弹出弹窗，进入Add sources中可以创建或添加约束文件

点击Next

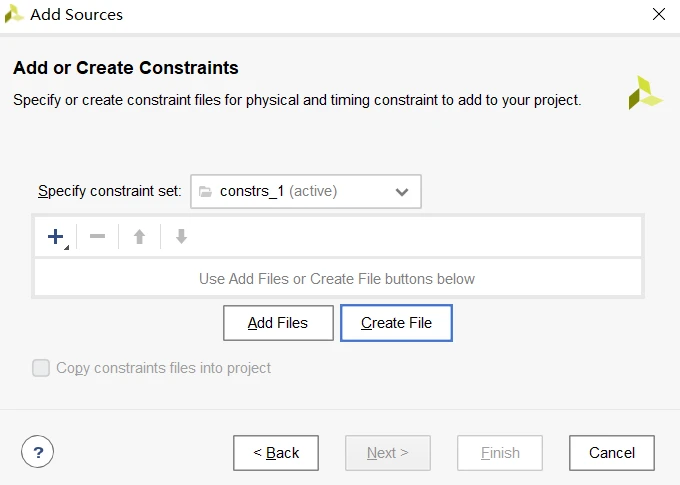

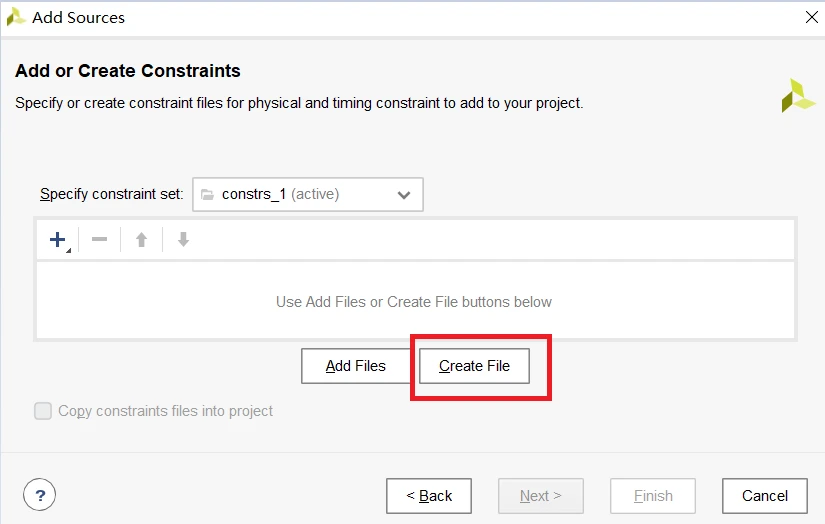

选择Create File

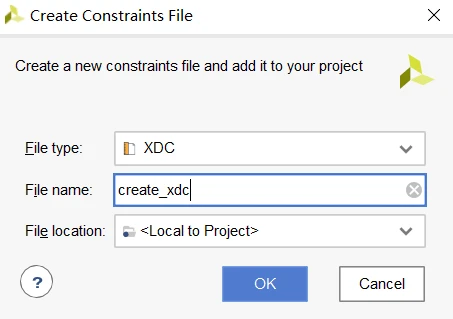

输入约束文件名，点击OK保存成功

2.4 Sources窗口“+”创建

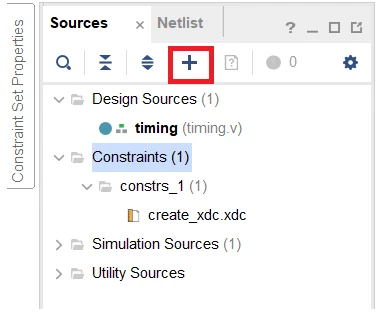

在Source窗口下，有一个“+”图标，点击该图标

进入Add Sources窗口，剩余操作和2.3 Constraints目录下创建相同

2.5 菜单栏File中创建

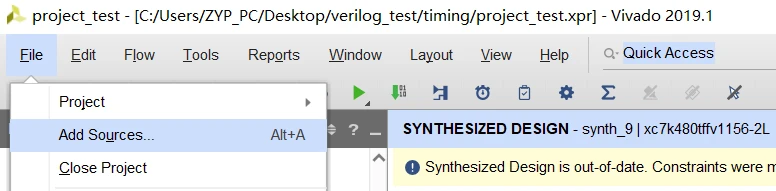

在菜单栏File中的列表中，选择“Add Sources”

进入Add Sources界面

选择Create File，后续的操作和2.3节相同

三、设置约束

3.1 约束类型

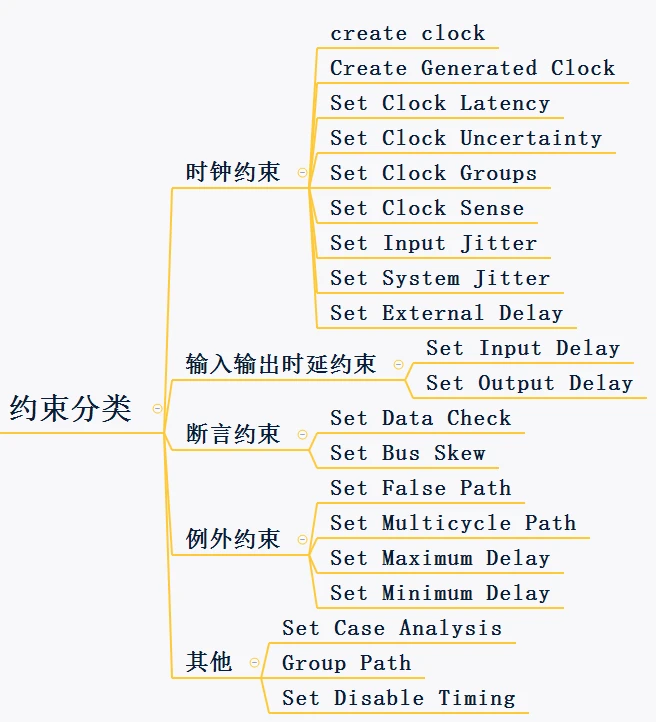

vivado支持的约束有5大类，具体见下图

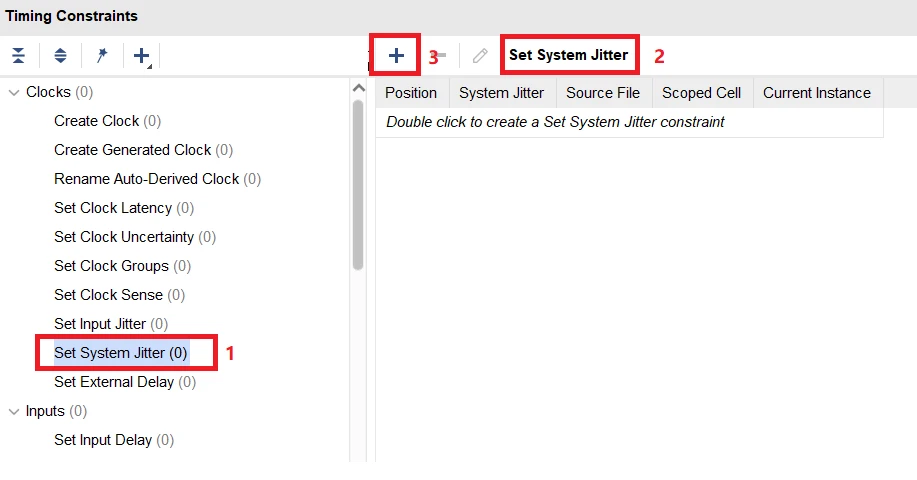

在timing constraints中显示了可设置的约束，左侧点击要设置的约束类型，右侧序号2位置处自动显示该类约束，此时再点击3，自动进入创建约束的窗口中。

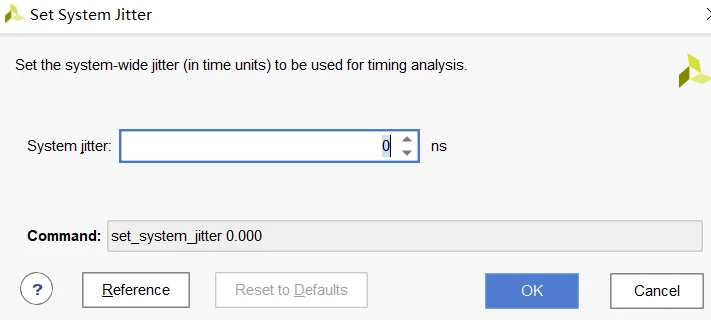

进入set sysm jitter窗口

3.2 约束命令

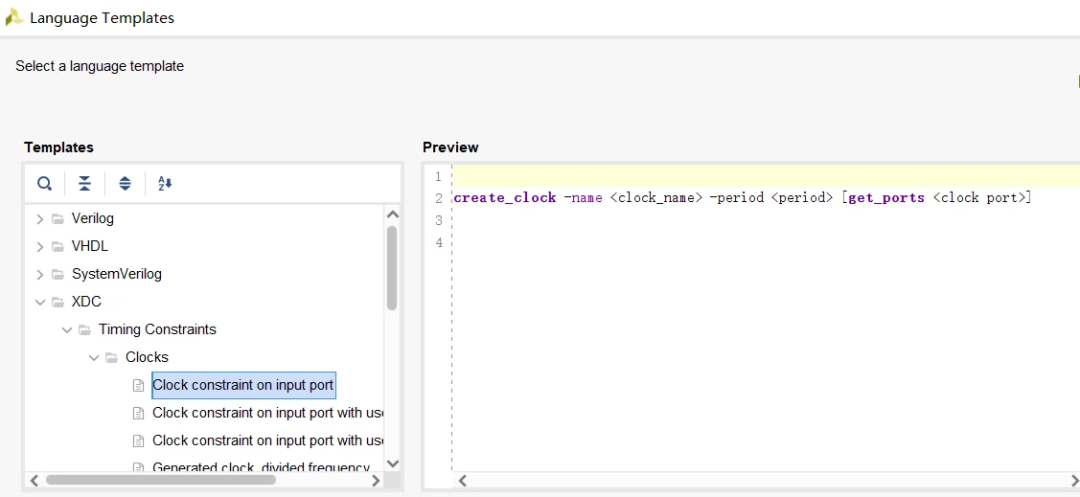

各种约束的使用格式可参见Language Templates，在Language templates的模板templates中，XDC中Timing Constraints选择需要设置的约束，右侧Preview自动显示约束的格式
