基于FPGA的FIFO实现

一、FIFO

1.1 定义

FIFO(Fit in First out)为先进先出队列，具有存储功能，可用于不同时钟域间传输数据以及不同的数据宽度进行数据匹配。如其名称，数据传输为单向，从一侧进入，再从另一侧出来，出来的顺序和进入的顺序相同。

1.2 实现方式

FIFO可由多种不同的实现方式，可以用块状，分布式RAM来实现，也可直接使用IP核，当数据较小时，建议使用分布式RAM实现，数据较大时，用块状RAM实现。

1.3 实现原理

FIFO组成包含存储单元，写，读时钟，满标志，空标志，读写控制，当读时钟和写时钟都是同一个时钟时，则为同步FIFO，否则为异步FIFO。

a.首先，在复位操作后，在写时钟控制下，如果状态非满状态，数据可写入到FIFO中。每写一次数据，写指针加一，写满后将不允许再写入；

b.当FIFO中数据非空时，在读时钟的控制下，数据可从FIFO中读出。每读一次数据，读时钟加一，位于下一个读取的位置，在空状态下，将不能继续读数据；

无论是同步FIFO还是异步FIFO，都是以双口RAM为基础来实现。

二、代码实现

代码为书籍《应用技术及实践》中5.3.3 FIFO设计中的代码，相比原代码中，对re/wri为00时，对count的值变化进行了修改，修改为count<=count更合理，设计为实现4X16的同步FIFO

module FIFO_V(rst,clk,data_in,data_out,read,write,empty,full );

input rst,clk;

input [15:0] data_in;

output reg [15:0] data_out;

input read,write;

output empty,full;

parameter depth=2,max_count=2'b11;

reg empty,full;

reg [depth-1:0] tl;

reg [depth-1:0] head;

reg [depth-1:0] count;

reg [15:0] fifomem [0:max_count];

//读空判断

always@(posedge clk)

begin

if(rst==1)

begin

data_out<=16'h0000;

end

else if(read==1'b1&&empty==1'b0)

begin

data_out<=fifomem[tail];

end

end

//写满判断

always@(posedge clk)

begin

if(rst==1'b0&&write==1'b1&&full==1'b0)

fifomem[head]<=data_in;

end

//写操作

always@(posedge clk)

begin

if(rst==1)

head<=2'b00;

else

begin

if(write==1'b1&&full==1'b0)

head<=head+1;

end

end

//读操作

always@(posedge clk)

begin

if(rst==1)

begin

tail<=2'b00;

end

else if(read==1'b1&&empty==1'b0)

begin

tail<=tail+1;

end

end

//读写操作下的计数

always@(posedge clk)

begin

if(rst==1)

begin

count<=2'b00;

end

else

begin

case({read,write})

2'b00:count<=count;

2'b01:if(count!=max_count) count<=count+1;

2'b10:if(count!=2'b00) count<=count-1;

2'b11:count<=count;

enase

end

end

//队列空状态判断

always@(posedge clk)

begin

if(count==2'b00)

empty<=1'b1;

else

empty<=1'b0;

end

//队列满状态判断

always@(posedge clk)

begin

if(count==max_count)

full<=1'b1;

else

full<=1'b0;

end

endmodule

测试代码

对于read和write信号，尽量避免在时钟上升沿时进行状态变化，如此处write翻转在201ns，read翻转在#252，即避免了和时钟的上升沿同步，也避免了和write翻转的同步

`mescale 1ns / 1ps

module FIFO_tb( );

reg clk,rst,write,read;

reg [15:0] data_in;

wire [15:0] data_out;

wire empty,full;

FIFO_V FIFO_test (.clk(clk),.rst(rst),.data_in(data_in),.write(write),.read(read),.empty(empty),.full(full),.data_out(data_out));

//初始状态赋值

initial

begin

clk=0;

rst=1;

data_in=16'h1111;

#51 rst=0;

end

//写操作

initial

begin

write=1;

#201 write=1;

#30 write=0;

#200 write=1;

#85 write=0;

//#10 write=1;

//#60 write=0;

end

//读操作

initial

begin

read=0;

#252 read=1;

#200 read=0;

#100 read=1;

end

//输入信号与时钟信号生成

always #20 data_in=data_in+16'h1111;

always #10 clk=~clk;

endmodule

三、结果

3.1 复位阶段

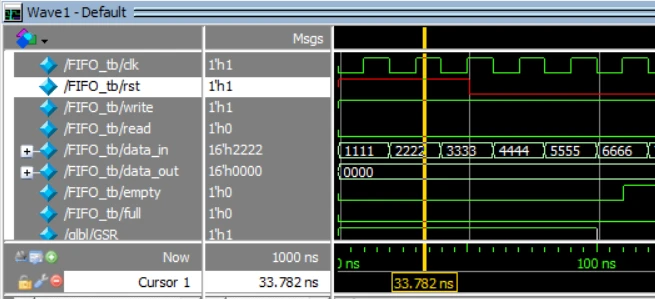

在起始的50ns内，复位信号rst（红色标注）为1时，进行复位操作，如黄色定位线所示，输出data_out为0，empty和full标志为0；

3.2 写入阶段

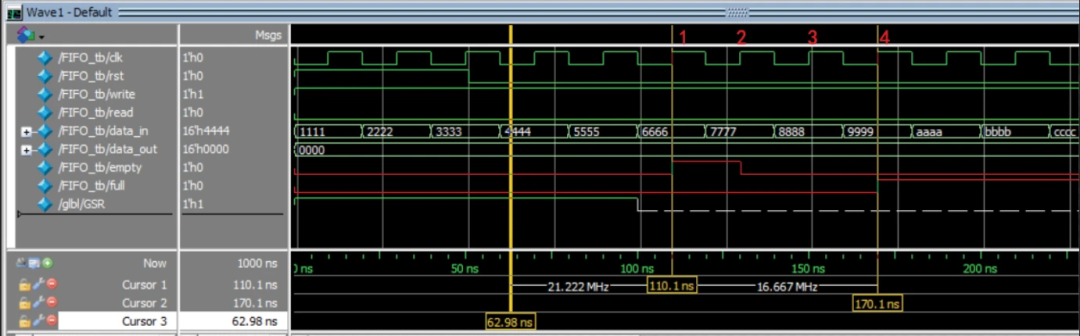

在110.1ns时开始写入，时间点不是110ns而是多了0.1ns是由于model默认的开始时刻是0.1ns开始；因为count原先一直处于初始化状态2'b00，在此时因为写入进行了empty的逻辑判断，因为empty为0；

在clk信号中1、2、3、4上升沿位置，即为写入4个值：6666，7777，8888，9999，写完后刚好写满，因此full标志位在170.1ns处变为1，表示已写满无法再写入。

3.3 读取阶段

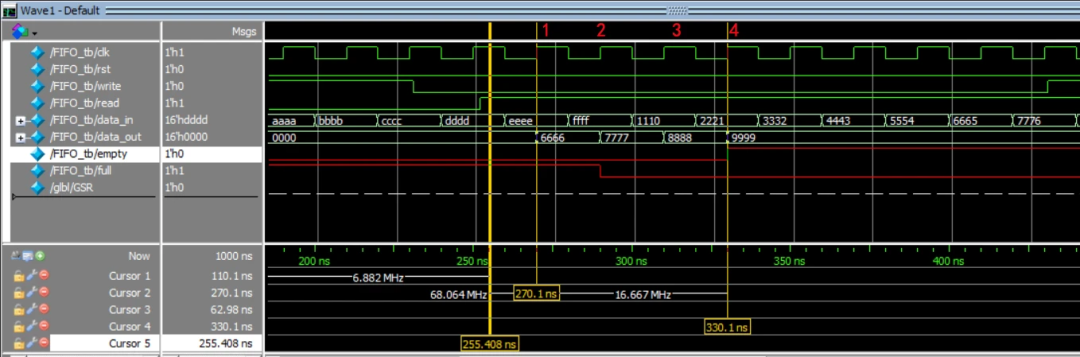

在270.1ns时，read/write的值为1/0开始从FIFO中进行数据读取，在clk信号的1，2，3，4读取了4个数值，根据data_out可知为6666，7777，8888，9999。读出顺序与写入顺序一致，即先入先出。

3.4 同时读写或不读不写

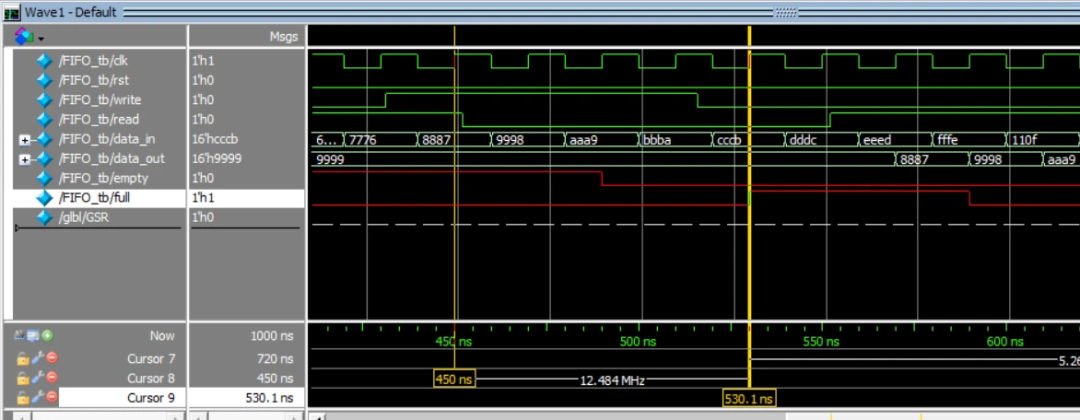

在450ns时，read/write都为1，读写同时进行，并且empty为1，可知不进行读操作，count的逻辑。但因full为0，可以进行写入，此时进行写入，在4个clk周期写满，因此在530.1ns时full标志位为1

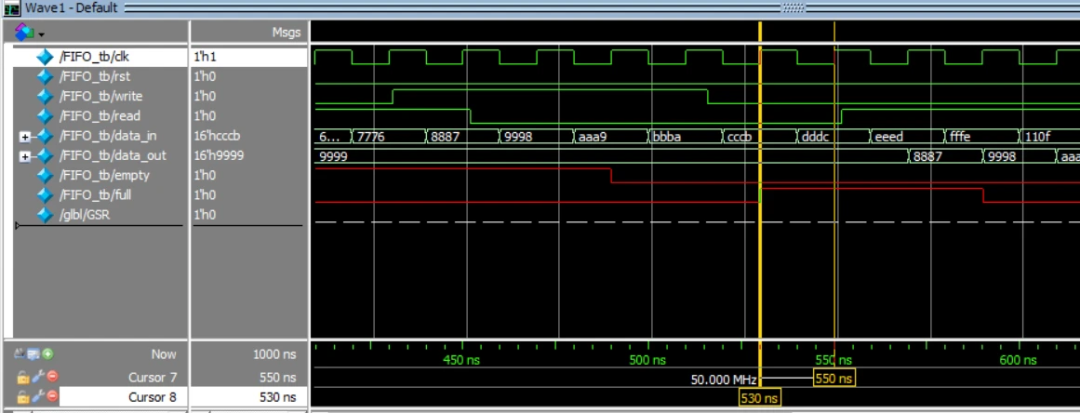

在530ns和550ns时，read/write都为0，此时不读也不写入，因此输出状态不变，一直为9999，
