Efinity RISC-V IDE入门使用-5

一、Efinity工程

io_memoryClk是与存储器共用的，需要连接正确。

由于钛金系列是有片上晶振的，所以有些客户可能会选择片上晶振作为SOC的系统时钟或者选择片上晶振作为PLL的参考时钟，再由该PLL的输出时钟作为SOC的系统时钟，但是由于片上晶振频率偏差比较大，所以UART的波特率是不准确的，这也是为什么UART出问题的原因。

FLASH

flash管脚interface设置。

flash出问题也是一个很常见的问题，

之前遇到有客户反馈v 烧写到flash启动不了，原因是 riscv 必须要控制flash，因为bootloer会读取flash中的数据用于加载APP;

（2）flash的IO输入输出都要添加IO，之前遇到有客户不能读写flash的情况。

Instance Name	Ext_flash_clk	Ext_flash_cs
Mode	output	output
I/O Standard	1.8V LVCMOS	1.8V LVCMOS
Connecon Type	--	--
Register Option	register	register
Double Data I/O Option	none	none
Enable Serialization	No	No
Clock n Name	soc_clk	soc_clk
Pull Option	-	-
Drive Strenght	4	4

Instance Name	Ext_falsh_dx
Base		Output
Mode	inout	Constant Output	none
I/O Standard	1.8V lvcmos	Register Option	register
Input		Double Dat	none
Connection Type	normal	Enable Serialization	No
Register Option	register	Drive Strength	4
Clock	Clk	Enable Slew Ra	No
Double data	None	Static Delay Setting	0
Pull Option	None	Output Enable
Enable Schmitt	No	Register Option	Register
Enable bus hold	No	Oputput Clock
Static Delay setting	0	Pin Name	Clk
		Inverted	No

二、RISCV 工程

自从新版本的Efinity IDE发布之后，这直没有时间操作一下，它为RISC-V ' C '和' '软件开发提供了一个完整、无缝的环境；今天终于安装了，但安装自不必多说，一路点击下去就可以了。来体验一把。

2.1 打开IDE自带工程。
（1）首先打开软件。

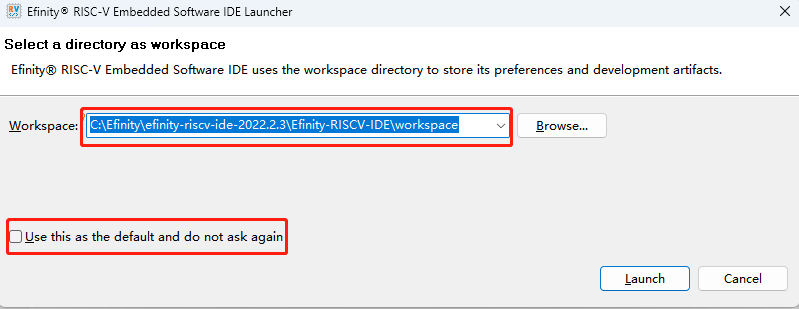

step1:选择工程的工作空间。如果工作空间长时间不变可以勾选Use this as the default and do not ask agin。

与老版本的区别是，新版本可以将该选择到任何地方。

step2:生成sapphire的example。

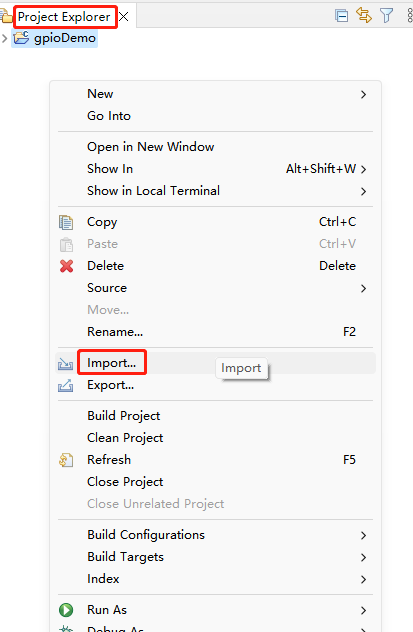

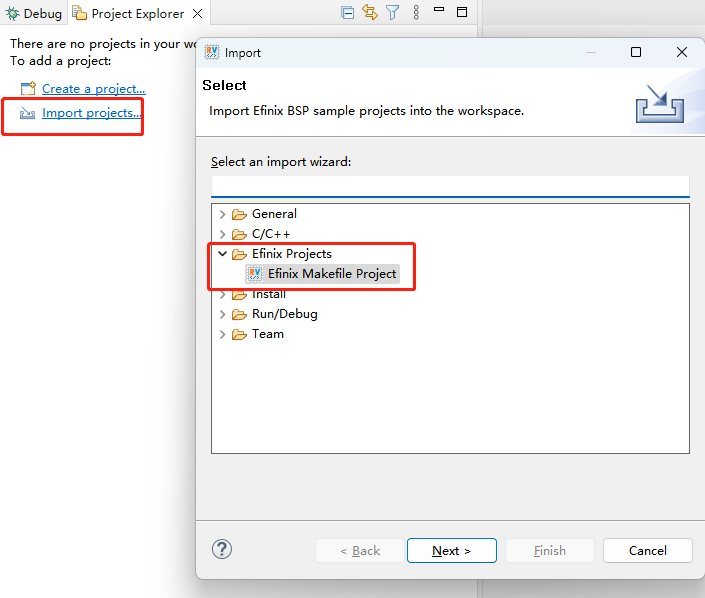

step2: Import工程。选择Import Projectes... 或者在Project Explorer中右击，然后选择Import... 或者File -> Import.

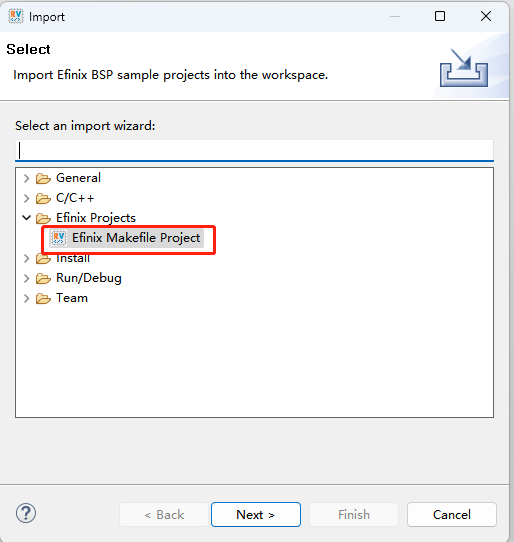

step3:在打开的Import对话框中选择Efinix Projects-> Efinix Makefile Project可以导入。

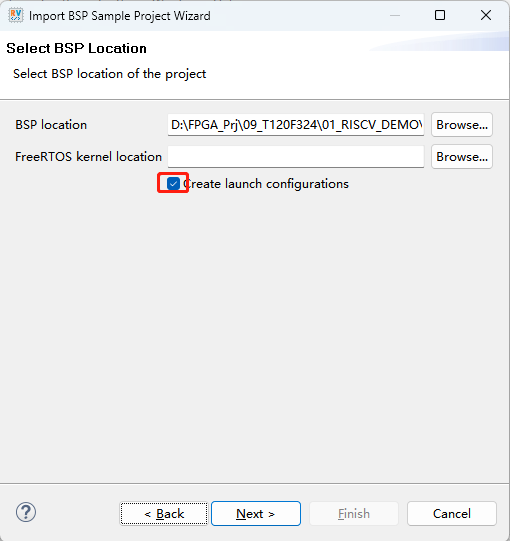

step4:选择bsp位置，这里我选择

D:_Prj9_T120F3241_RISCV_DEMOT120F324_devkitembedded_swefx_socbsp

如果是的话，两个都要输入。

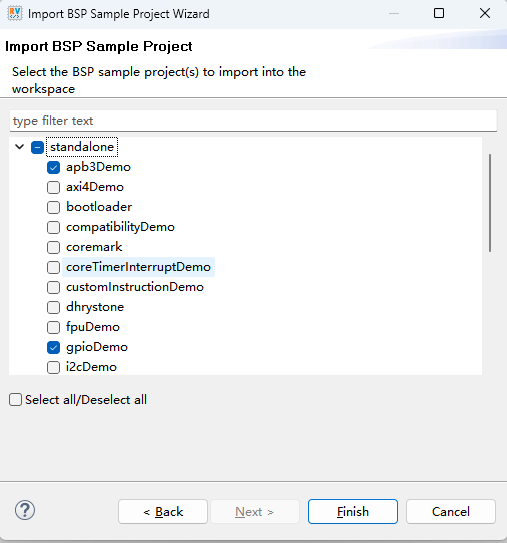

setp5:选择下一步，然后勾选相应工程前面的方框，点击finish即可以导入相应的demo工程。

step6:右键选择build Project.

step7:run或者debug。

从2022版本之后，只要把路径转换到soc之后，不需要再设置debug路径

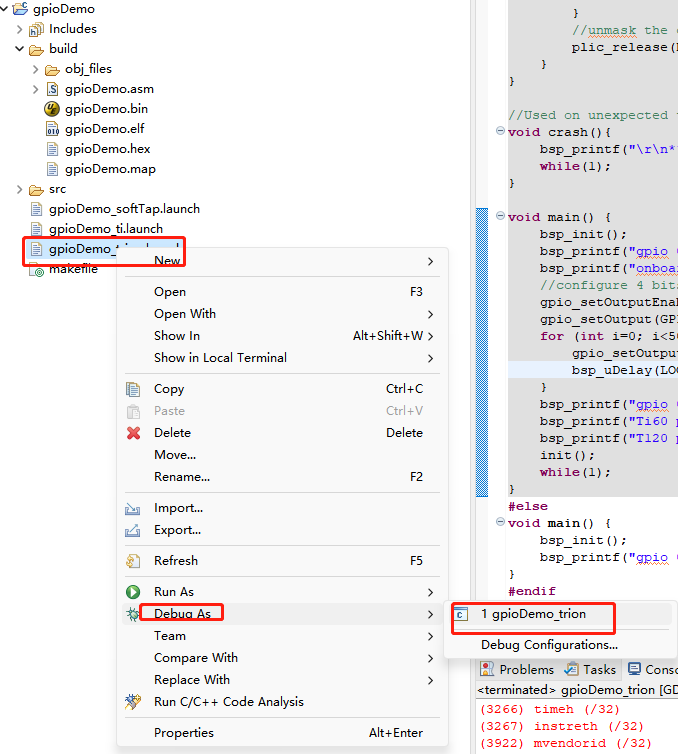

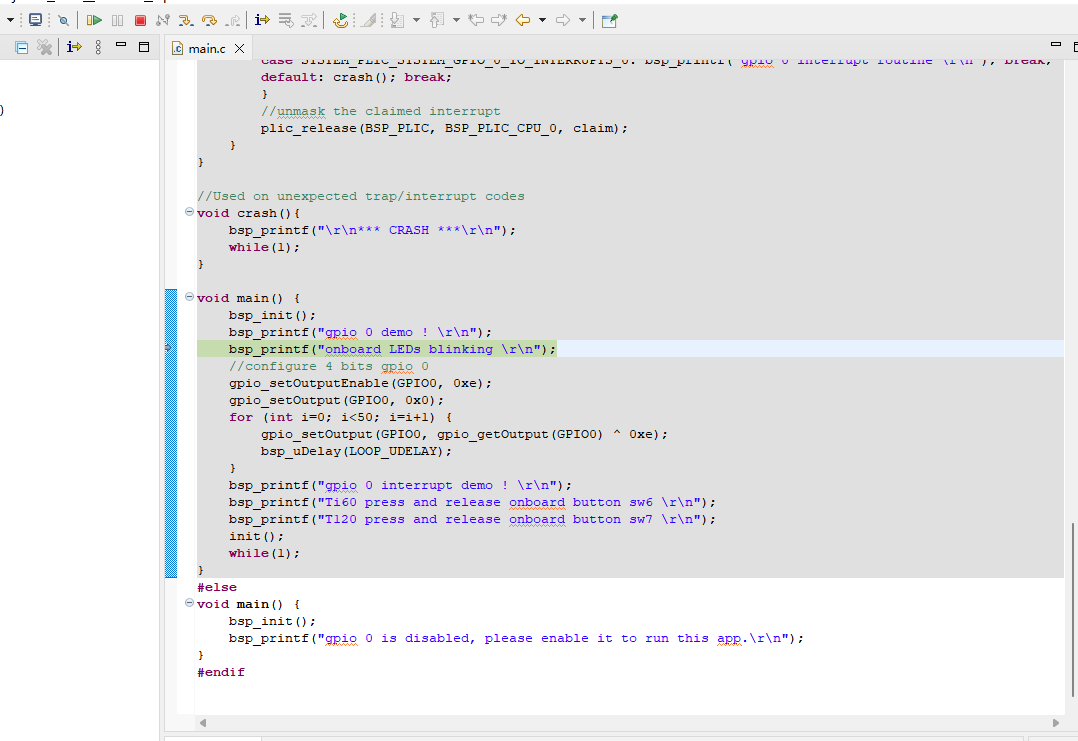

这里以gpioDemo为例。

进入debug调试界面。

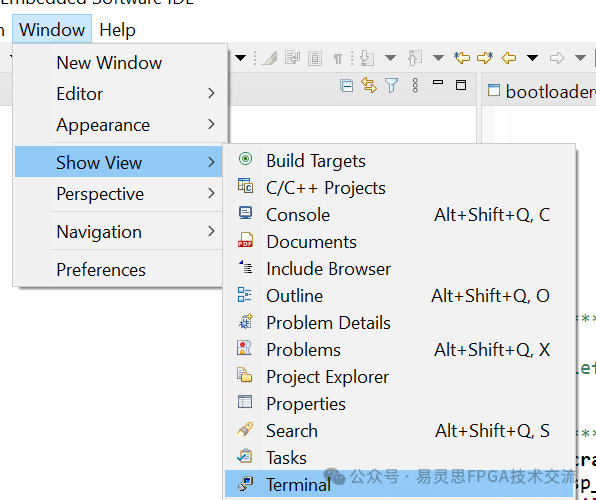

查看串口打印信息，在Window->Show View ->Terminal-> open the termianl。选择Serial Terminal设置相关的串口信息。

2.2 Debug优化设置

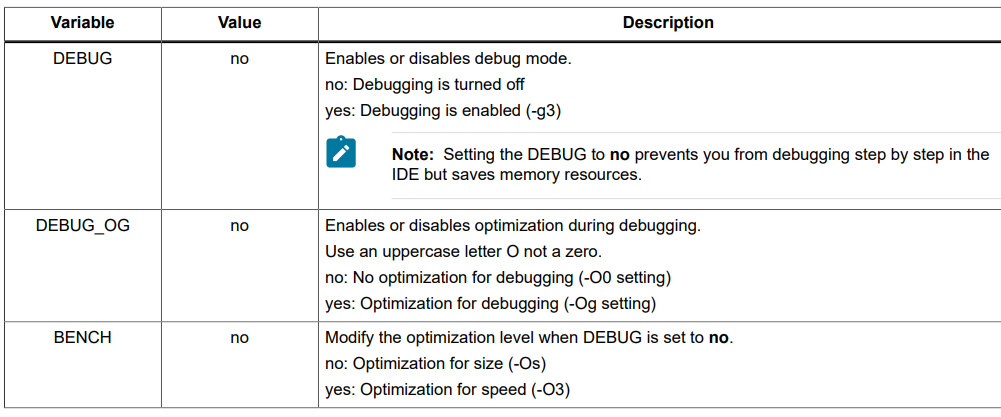

OpenOCD有三个环境变量，DEBUG,BENCH,DEBUG_OG.

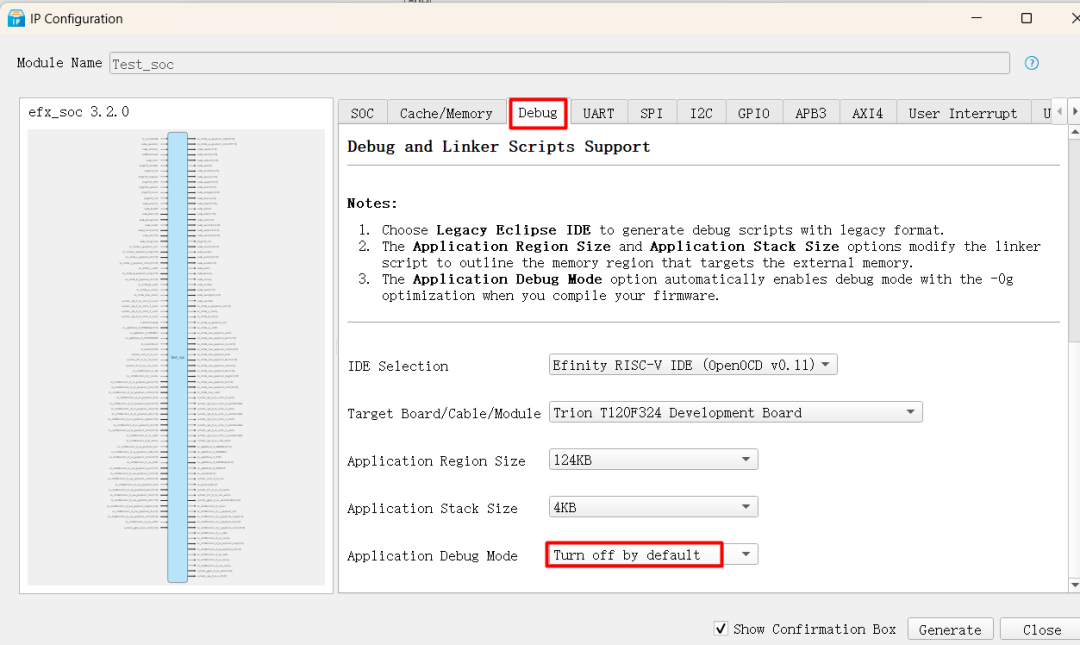

在IP生成时，可以通过Application Debug Mode设置Debug开关状态，在/embedded_sw/bsp/efinix/EfxSapphireSoc/include/soc.mk

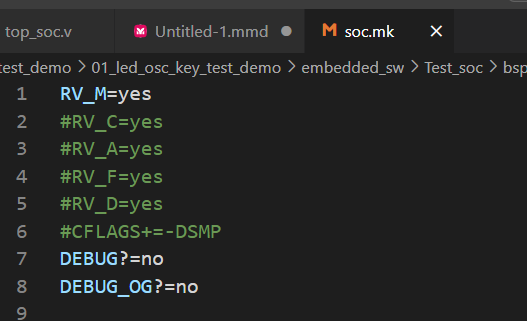

下面是osc.mk关于DEBUG与DEBUG_OG的设置。

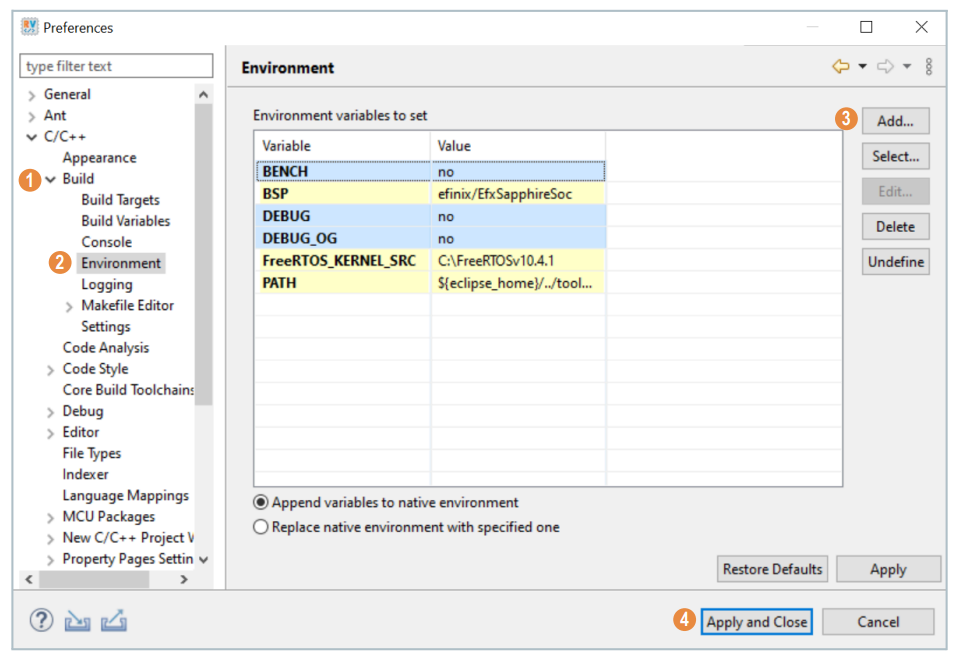

当然也可以在Window -> Preferences进行修改。

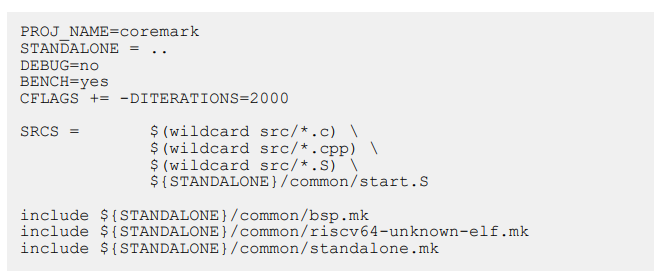

或者在工程的makefile中修改

在调试完成后推荐的设置是

DEBUG = NO

DEBUG_OG = NO

BENCH = no/yes[-O3生成的文件会比-Os大,速度会快一点，但是也是个位数百分比的]

2.3 debug问题补充

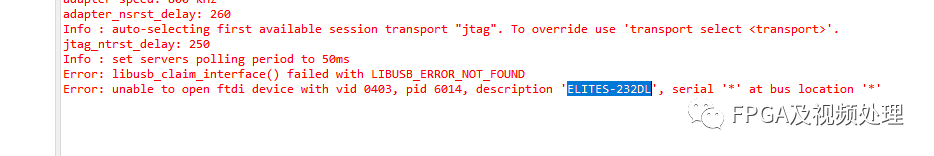

其实在Debug时经常会报出以下问题：

Error: no device found

Error: unable to open ftdi device with vid 0403, pid 6014, description 'ELITES-232DL', serial '*' at bus location '*'

这个错误其实并不陌生，文档也有一个相关的记录.

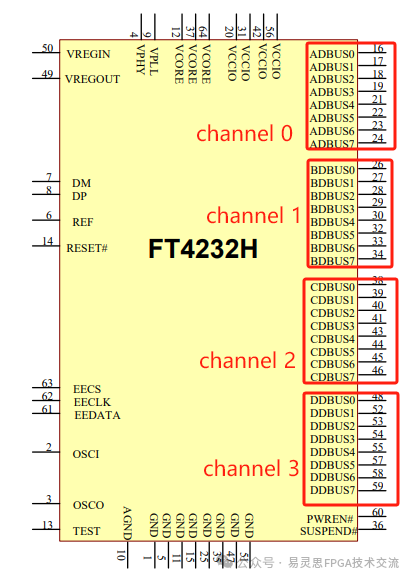

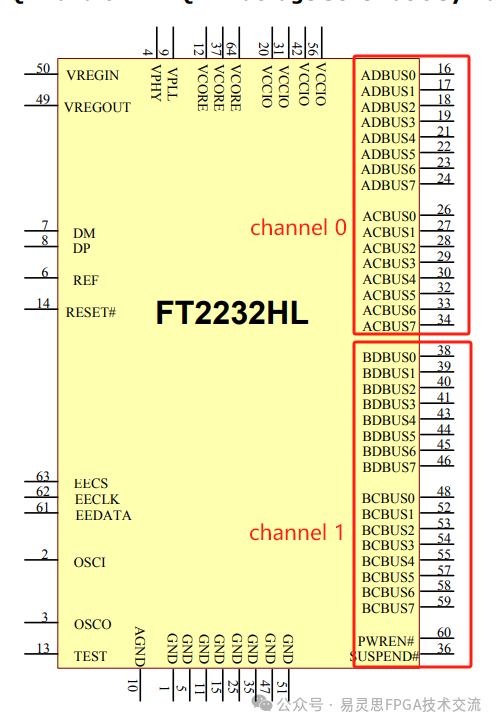

目前易灵思的下载器主要使用的是FTDI的 FT232,FT2232和FT4232方案。下图是FT2232和FT4232芯片的原理图，FT2232有channel 0,1两个通道，在下图已经标出。FT4234有channel 0,1,2,3共4个通道；而ELITES-232DL使用的是FT232，它只有channel 0.所以在使用不同的下载噐方案时，尤其是在对RISCV进行debug时就是使用不同的配置参数；否则就会报上面的错误。

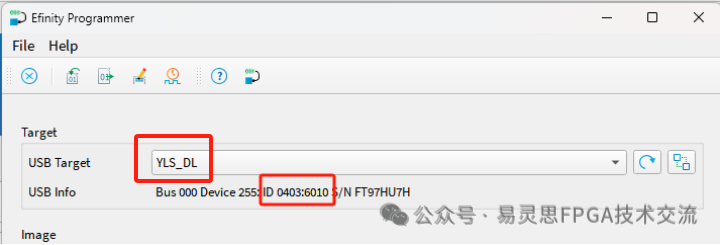

那么怎么区别下载器使用的是什么芯片方案及对应的JTAG channel号呢？这个在打开progmer之后，就可以看到相应的ID.位置如下图所示。而channel号是由易灵思的驱动来指定的，下表中列出JTAG使用的channel号。

FTDI器件	ID	JTAG channel
FT232	0403:6014	0
FT2232	0403:6010	1
FT4232	0403:6011	1

在上面的图中我们还把 Target用红色框框了出来，因为不同的下载器名字是不一样的，也是要修改的。

知道了上面的信息之后，我们就可以很清楚的知道我们的下载器使用的器件情况。

到现在我们可以对上面的报错进行修改了，出现上面的报错时应该怎么样修改呢？这里还要分两种情况，一种是hard jtag，另一种是soft的JTAG。区别在于修改的文件不同。

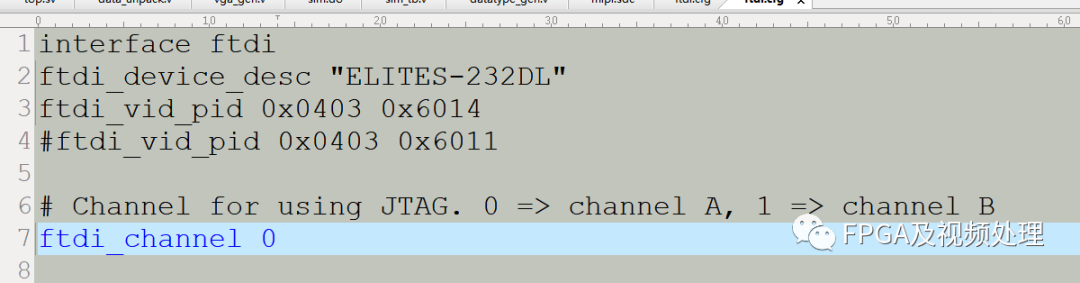

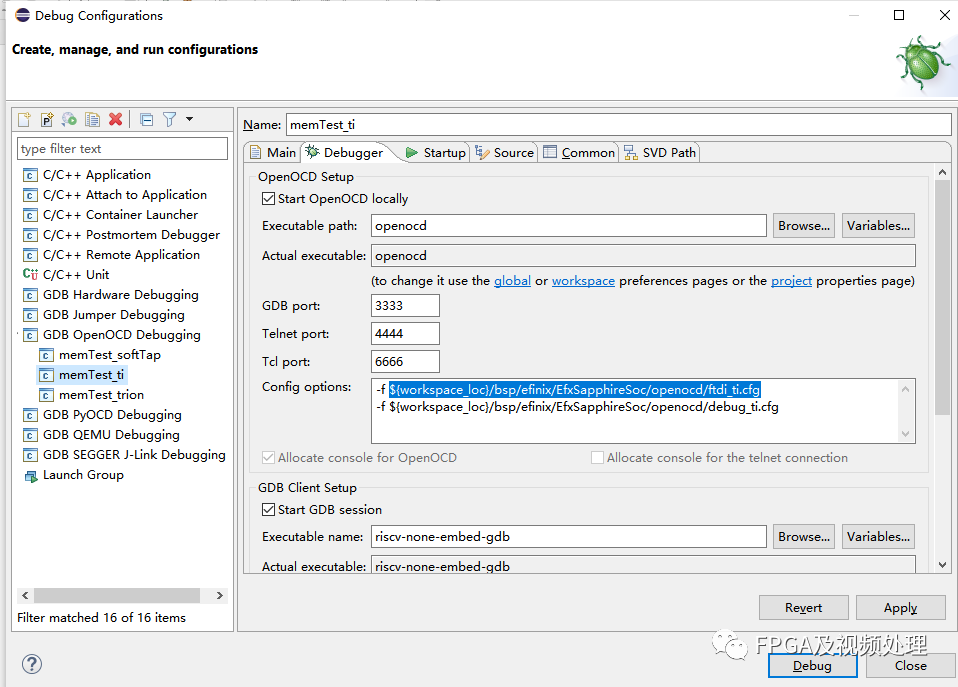

对于hard jtag,我们需要把embedded_swsoc_xxbspefinixEfxSapphireSocopenocdftdi.cfg（或者ftdi_ti.cfg，其中ftdi.cfg用于trion系列，而ftdi_ti.cfg 用于钛金系列）修改成下载器读出来的名字，这里包括ftdi_device_desc，ftdi_vid_pid及ftdi_channel三个参数，只需要按照上面的说明配置即可。

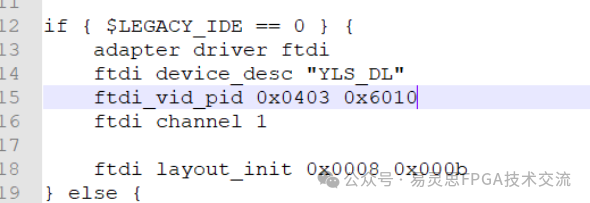

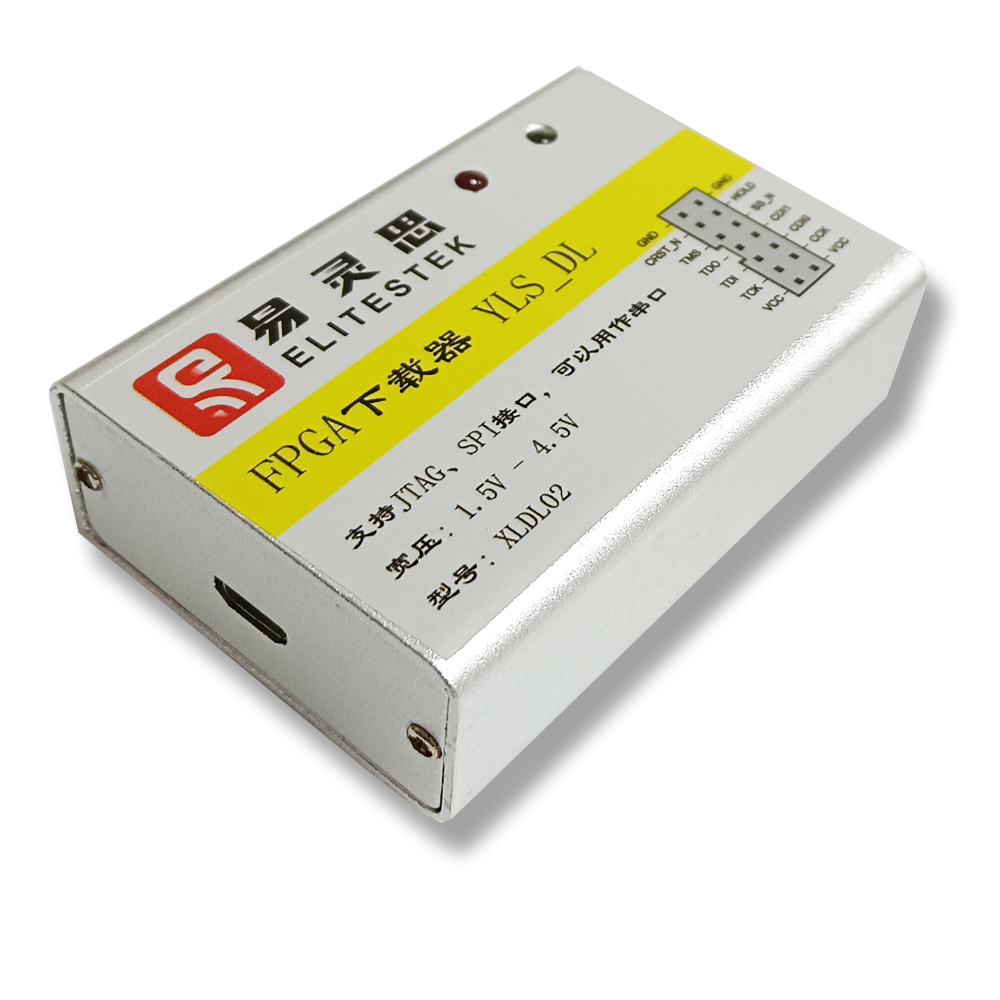

比如以YLS_DL下载器为例，

它使用的是FT2232的方案。修改结果如图。

对于soft jtag,老版本的EFinity修改的是c232hm_ddhsl_0.cfg文件，而在2023.1版本的RISCV中已经没有c232hm_ddhsl_0.cfg文件了。代之的是一个external.cfg文件。里面的内部与上面的是一样的。

另外也遇到过修改了上面的问题还是存在问题的，经过确认客户安装的驱动是libusb-win32,可以用zg的libusbk试试。

2.4、新建工程

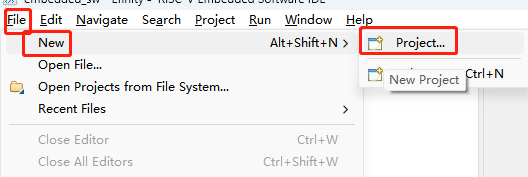

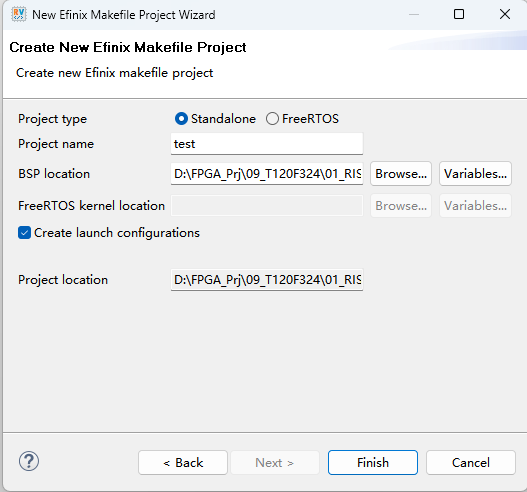

File -> New -> Project...

可以选择Standalone也可以选择FreeRTOS

三、接口操作

APB3接口

请在公众号中搜索"APB3接口应用"

GPIO

请在公从号中搜索"SOC GPIO操作”

四、逻辑文件与RISCV工程文件合并烧写

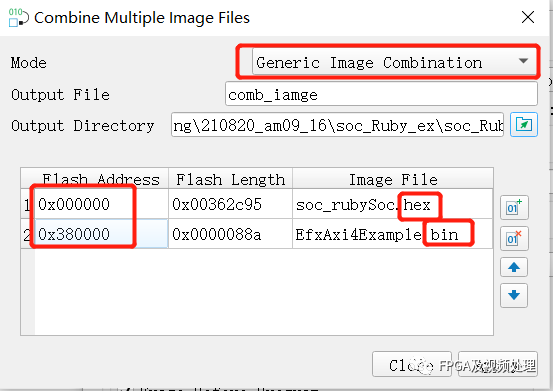

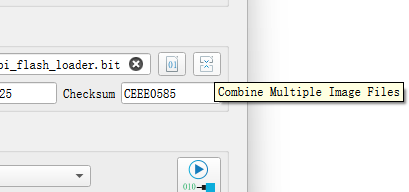

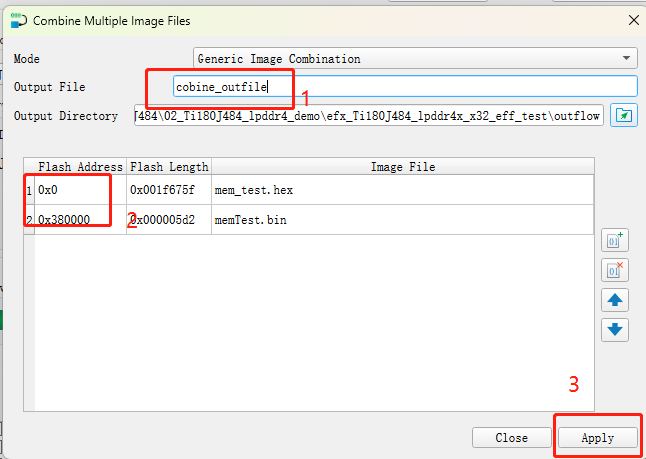

在programmer中点击Combine Multiple Image Files。打开Combine Multiple Image Files对话框，

选择Generic Image Combination.并选择右侧的“*”添加文件，逻辑文件是生成的hex文件，RISCV工程生成的是bin文件。

输入output file 文件名。指定地址，逻辑文件地址为0，

软核的起始地址是大工程中指定的起始文件，最后点击Aplly。

把合成的文件烧写到flash。

最后：

我们会为各种应用提供相应的demo，欢迎关注我们的硬件平台
