利用EasyGo DeskSim快速实现信号采集

EasyGo Desk是一款配置型的实时软件，它允许用户将 程序快速部署到 EasyGo 实时仿真机上。实时仿真机支持选配不同的 芯片和 IO 模块，能够处理高速，并通过 IO 模块输出真实的仿真结果，可满足用户在科研、教学或工业测试中的多样化需求。

本篇主要为大家分享基于设备 EGBox Mini，通过利用 EasyGo DeskSim教你快速实现信号采集。

实时仿真：信号采集

01 软件特点

图形化配置交互功能：EasyGo DeskSim采用图形化配置操作，支持模型读取，C代码自动生成，模型一键下载运行，波形数据实时显示，数据实时存储等功能。

操作简单：配置界面只需进行模型的载入，刷新，编辑，移除操作。

检测：模型载入后会自动检测，发现错误会提示给用户修改。

易用工具箱：软件中设计了各类实用工具包，方便用户更快地进行实时仿真实验。

FPGA电路模型在线调参：FPGA 上载入的电路模型中的参数可以进行修改，用户在运行过程中可以随时修改参数来观测波形变化。

02 应用指南

为了帮助用户进一步了解和掌握 EasyGo DeskSim 软件，本期主要以使用 EGBox mini 设备应用 EasyGo DeskSim 快速通过 采集一组正弦波信号为例，教你快速实现信号采集。

模型部署

我们要通过 AI 采集一组正弦波信号，需要先通过 AO 输出三相正弦波信号（详见「EasyGo DeskSim 入门篇丨 快速实现信号输出」），本篇内容我们仅需新建“FPGA”架构模型即可。

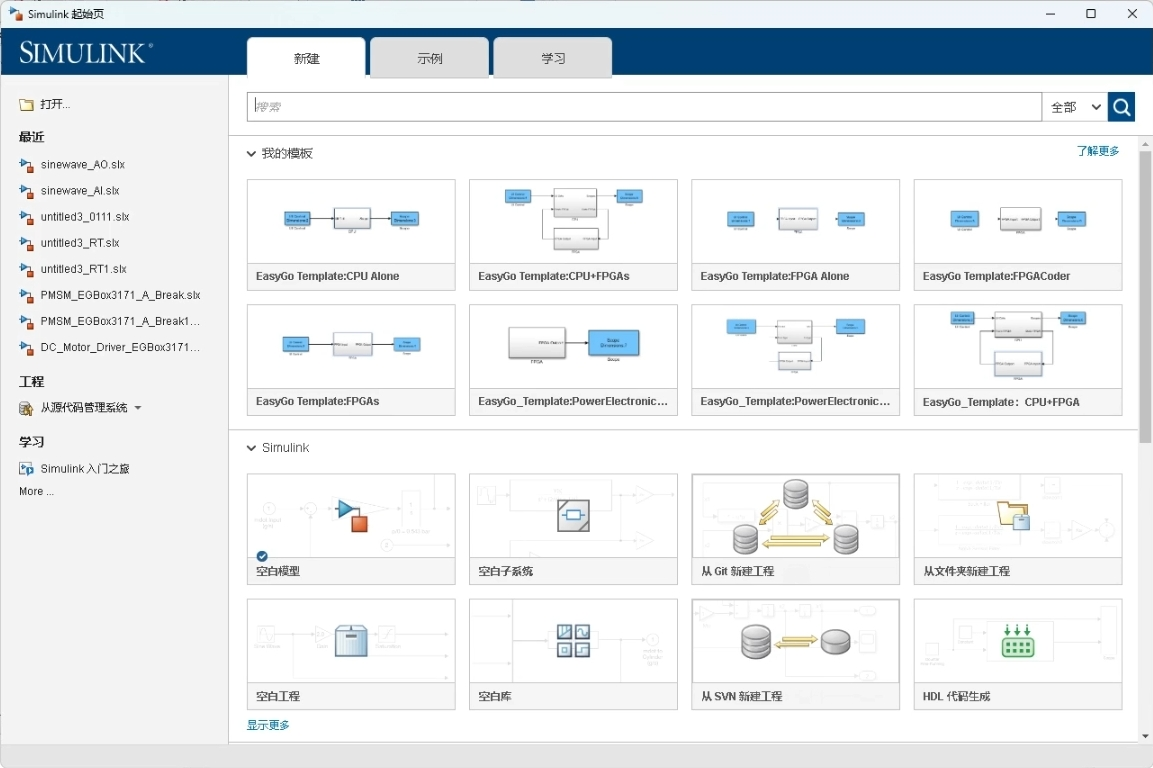

启动 simulink，可以看见我的模板中出现8个 mplate，选择“EasyGo Template：Power Electronic”，创建出纯“FPGA”的框架模型。

由于是纯 FPGA 仿真模型，我们只需进入“FPGA”子系统进行操作。这里 AI 采集信号不需要拓扑，因此取消勾选“RunThe Power Electronic Solver”，删掉多余的模块仅保留输出。

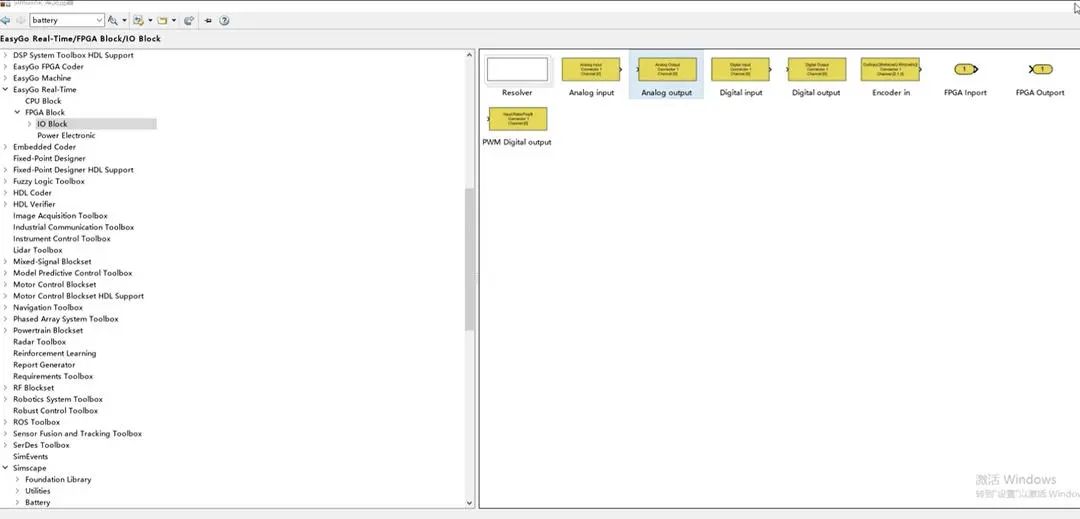

打开simulink库，找到“EasyGo Real-me”选择“FPGA Block”中的“IO Block”，点击“ input”并添加到模型中。

将AI模块与输出相连，双击 AI 模块进行设置（详见视频），模型修改好后保存。

配置

保存好模型后，需要建立设备与上位机联系。

首先，将设备 EGBox-mini 接上，并连接上位机后进行 ng 接。需要注意的是这次实验我们使用两台设备，因此需要 ping 接两次。

实时仿真

设备与上位机完成连接后，开始实时仿真。

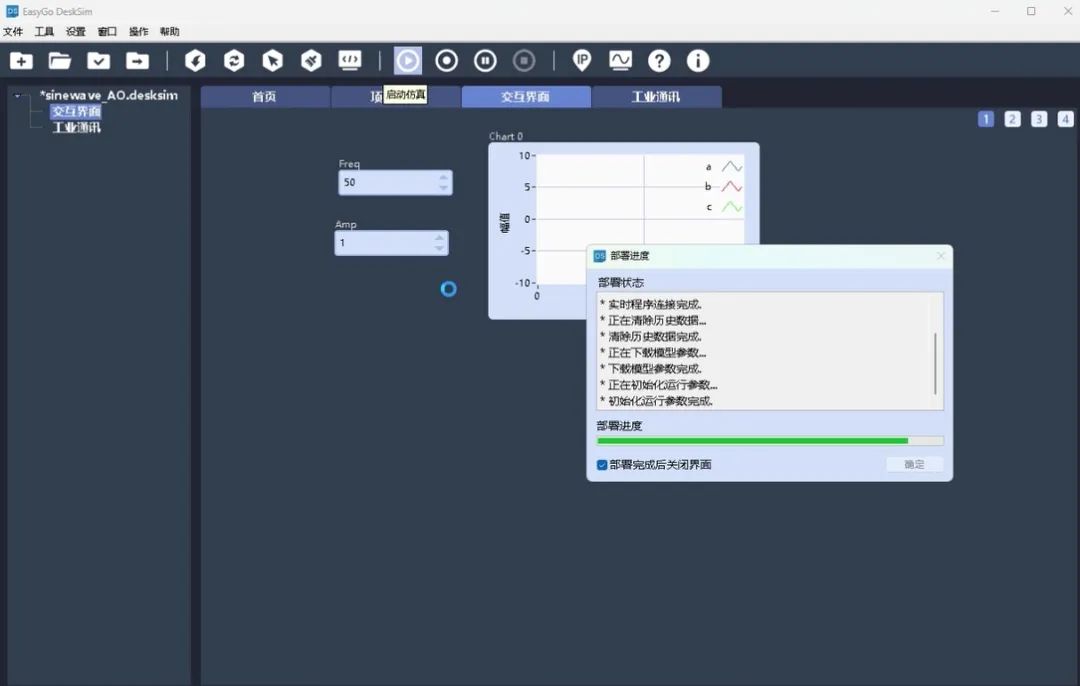

打开 EasyGo DeskSim 软件，新建项目并载入建好的 simulink 模型，确认模型无误后即可搭建交互界面并配置好 IP。

AI 采集测模型搭建完毕，重新打开 DeskSim 软件。

首先运行 AO 输出侧，波形无误后再运行 AI 采集侧，观察 AI 采集侧波形正常；调整 AO 侧发波频率和幅值，可以观测到 AI 采集侧波形的频率和幅值随之改变。

观测验证

上位机观测波形正常后，需要用观测验证。

将示波器连接 AI ，观测波形正常，修改频率和幅值后示波器波形的频率和幅值相应变化，验证完成。

停止运行后，保存文件方便下次打开。

应用 DeskSim 快速实现信号输出操作就分享到这里了，下期我们会继续为大家分享利用 DeskSim 快速实现 PWM 波输出操作教程。
