基于FPGA加速的bird-oid object算法实现

1. 项目概述

模型说明

Bird-oid object 简称Boids模型，是美国的一个图形计算机科学家Craig Reynolds在 1986 年开发出来的。

他的Boids模型为集群个体抽象出三个基本行为：分离（seperaon）、对齐（alignment）、与聚集（cohesion）。将这三种行为按一定权重进行混合，可以让群体出现秩序化的社会性行为。这个模型自从提出到现在一直持续影响着社会学、生物学、计算机科学等学科的发展。基于这个模型的应用其实很多， 比如现在的集群无人地面车辆，集群灯光秀等等。

项目说明

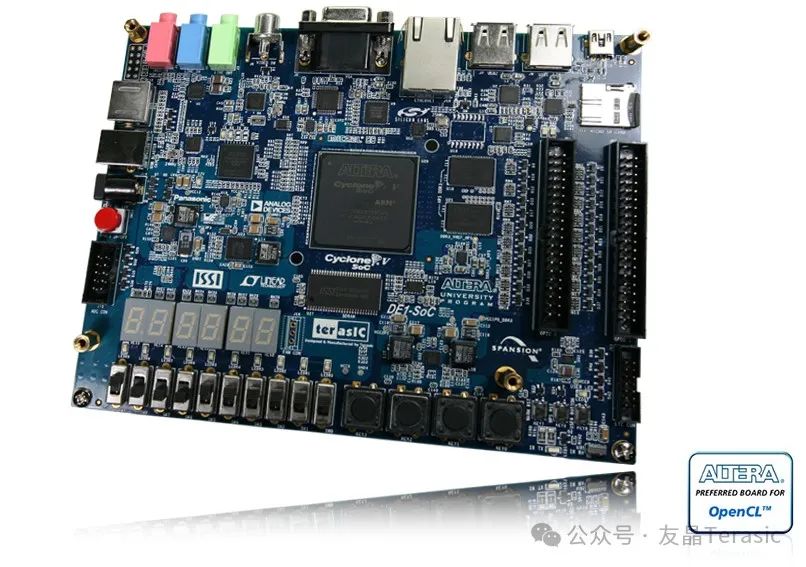

本项目使用DE1 SoC的 A9和逻辑的组合，不仅成功地了动态boid (bird-oid object)群集模式，而且还优化了周期要求和执行时间。

本项目首先创建了一个完全运行在ARM A9处理器上的“基线”设计。这个基线设计是使用C代码创建的，能够以每秒60帧的速度计算最多3,000个对象的群集模式。

我们的第二个对比设计是在FPGA上创建一个更新功能可以计算和更新每个物体在x和y坐标上的位置，以及它们在x和y方向上的速度。最后成功地在FPGA上模拟了最多显示150个对象的boids群集模式。

这个项目的目标是改善更新功能所需的周期数，并看到总体执行时间的改进。如果能够减少运行更新的专用硬件的循环次数，估计就最终可以在ARM处理器上进行超过3000个对象的计算。

2. 实现原理

要创建boids群集模拟，需要遵循三个主要步骤:分离、对齐和聚集。

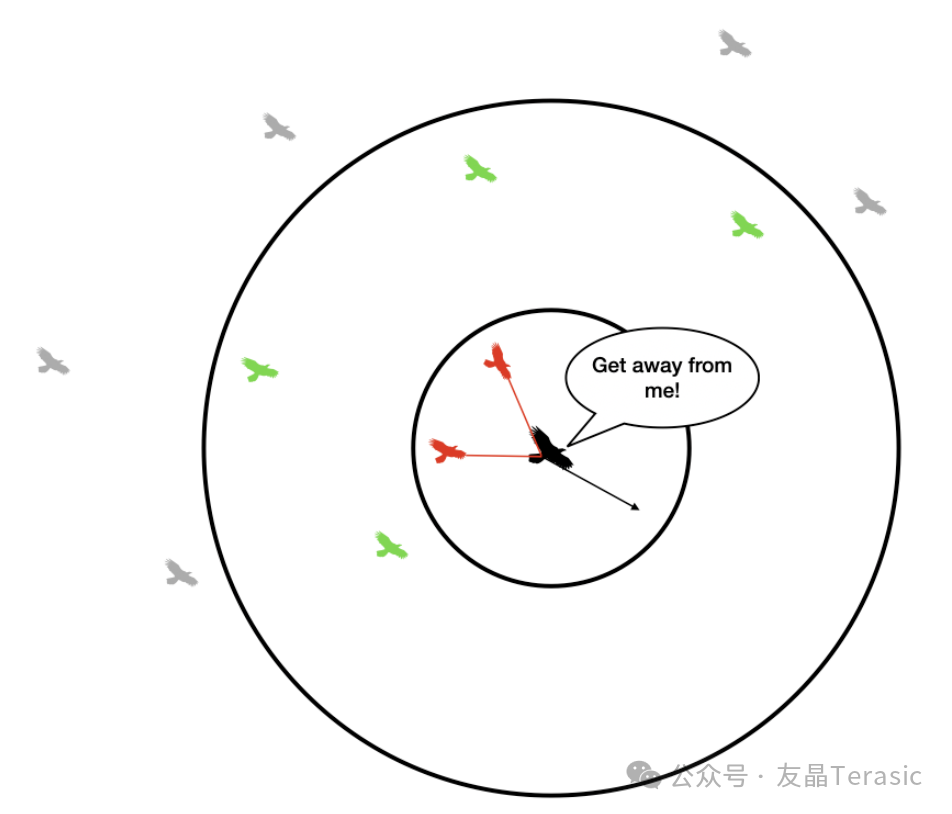

分离 Separation：离得太近的物体会相互远离

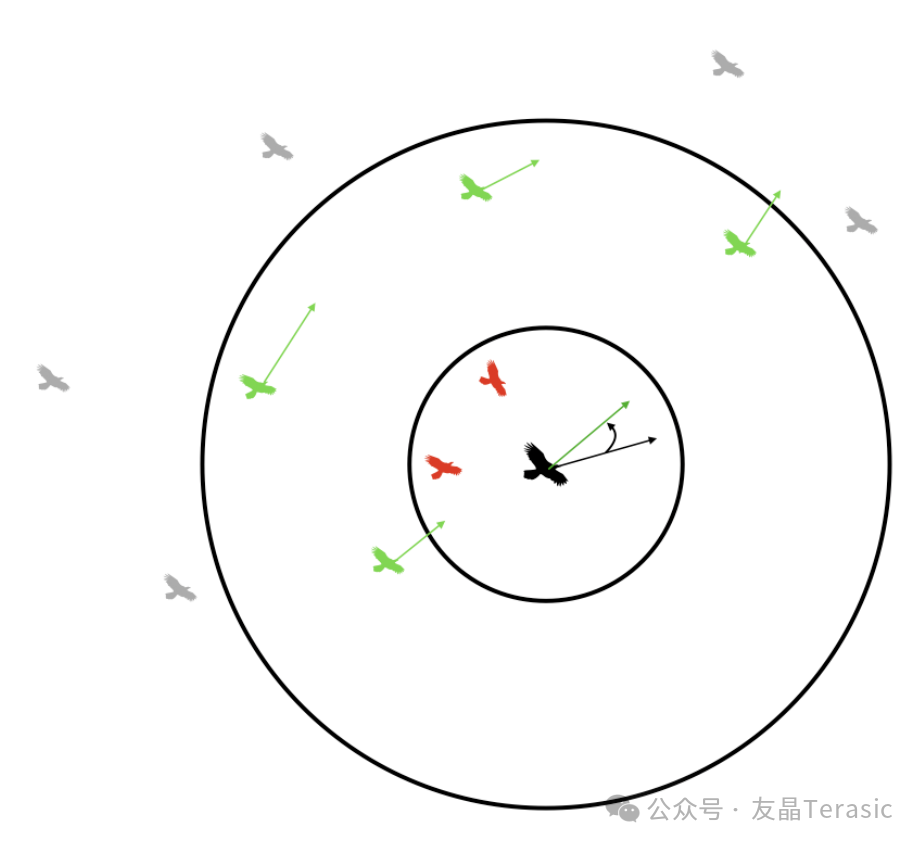

对齐 Alignment：对齐是指每个物体试图匹配其可见范围内物体的速度，朝着周围同伴的平均方向前进

聚集 Cohesion：朝着周围同伴的平均位置移动

当对象之间靠得太近时，执行两个步骤使对象之间稍微散开一点。第一步是计算当前节点到最近节点的距离：

close_dx += boid.x - otherboid.x

close_dy += boid.y - otherboid.y

一旦这被计算出来，我们就创造了一个回避因素：avoidfactor。这个avoidfactor虽然仍然相对较小，但将乘以之前计算的close_dx和close_dy值:

boid.vx += close_dx*avoidfactor

boid.vy += close_dy*avoidfactor

下一步是对齐所需的计算。我们执行以下步骤:

在开始更新特定对象时，三个变量(xvel_avg、yvel_avg和neighboring_boids)为零。

循环遍历每一个其他的对象。如果到特定对象的距离小于可见范围，则

xvel_avg += otherboid.vx
yvel_avg += otherboid.vy

neighboring_boids += 1

循环遍历所有其他物体后，如果neighboring_boids > 0，则执行以下操作:

xvel_avg = xvel_avg/neighboring_boids
yvel_avg = yvel_avg/neighboring_boids

然后根据以下公式更新速度:

boid.vx += (xvel_avg - boid.vx)*matchingfactor
boid.vy += (yvel_avg - boid.vy)*matchingfactor

（其中matchingfactor是一个可调参数）

最后一次物体对物体的更新是基于聚集性，因为每个物体对象都在其可见范围内缓慢地转向其他对象的质心。它是这样做的:

1. 在开始更新特定对象时，三个变量(xpos_avg、ypos_avg和neighboring_boids)为零

2. 循环遍历每一个其他的对象。如果到特定对象的距离小于可见范围，则

xpos_avg += otherboid.x
ypos_avg += otherboid.y
neighboring_boids += 1

循环遍历所有其他对象后，如果neighboring_boids > 0，则执行以下操作:

xpos_avg = xpos_avg/neighboring_boids
ypos_avg = ypos_avg/neighboring_boids

然后根据以下公式更新速度：

boid.vx += (xpos_avg - boid.x)*cenringfactor
boid.vy += (ypos_avg - boid.y)*centeringfactor

（其中centeringfactor是一个可调参数）

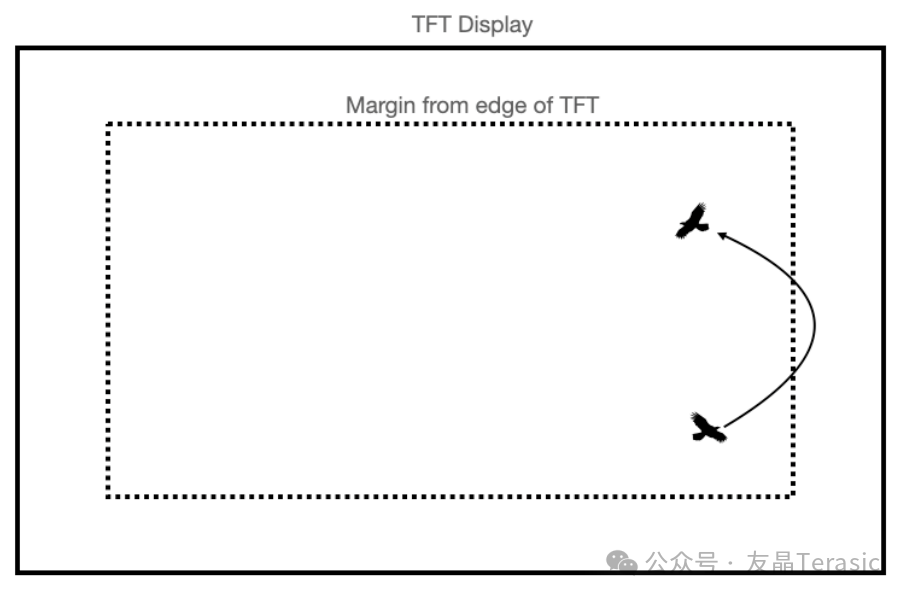

对象更新的最后一步是确定对象何时需要转动，以便所有对象都保持在正在使用的VGA屏幕的范围内。这可以通过下面的条件语句来实现:

ifboid.x< leftmargin:
boid.vx=boid.vx+turnftor
ifboid.x>rightmargin:
boid.vx=boid.vx-turnfactor
ifboid.y>bottommargin:
boid.vy=boid.vy-turnfactor
ifboid.y< topmargin:
boid.vy=boid.vy+turnfactor

当使用不同的和显示器时，边界条件和背后的逻辑保持不变。
