gtkwave界面每次都更新太麻烦？来个小技巧-v1

迄今为止，大家都在吐槽gtkwave debug每次弹窗都会覆盖上一次弹窗设置好的排序和参数。下面我们分享一个可以暂时规避该问题的方法，聊以慰藉久被摧残的心~~。

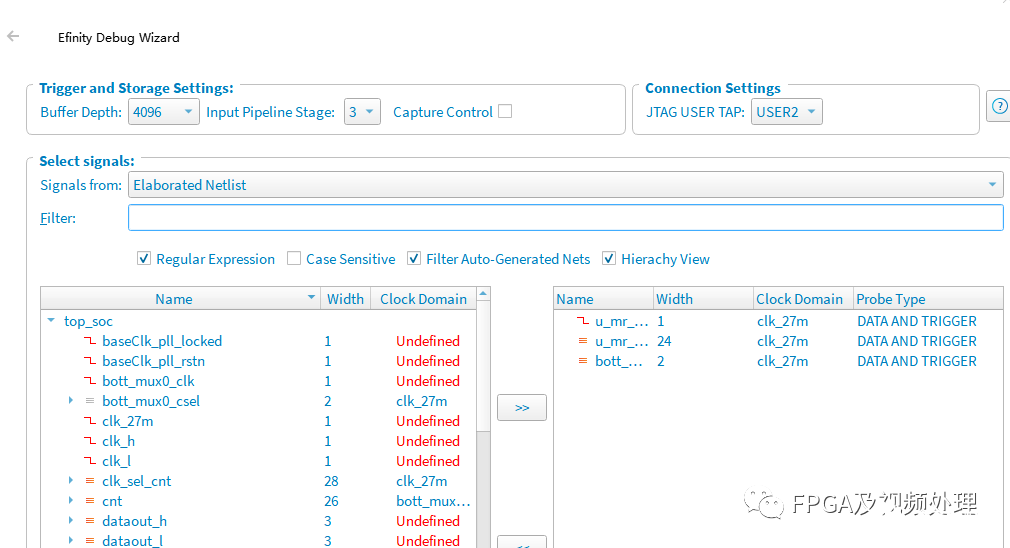

（1）添加debug ,无论手动或者自动都可以。这里为简便就通过Wizard来添加。

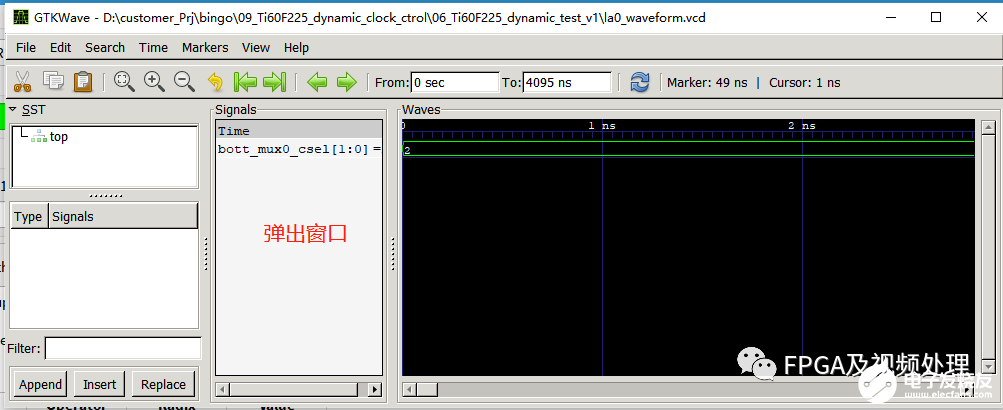

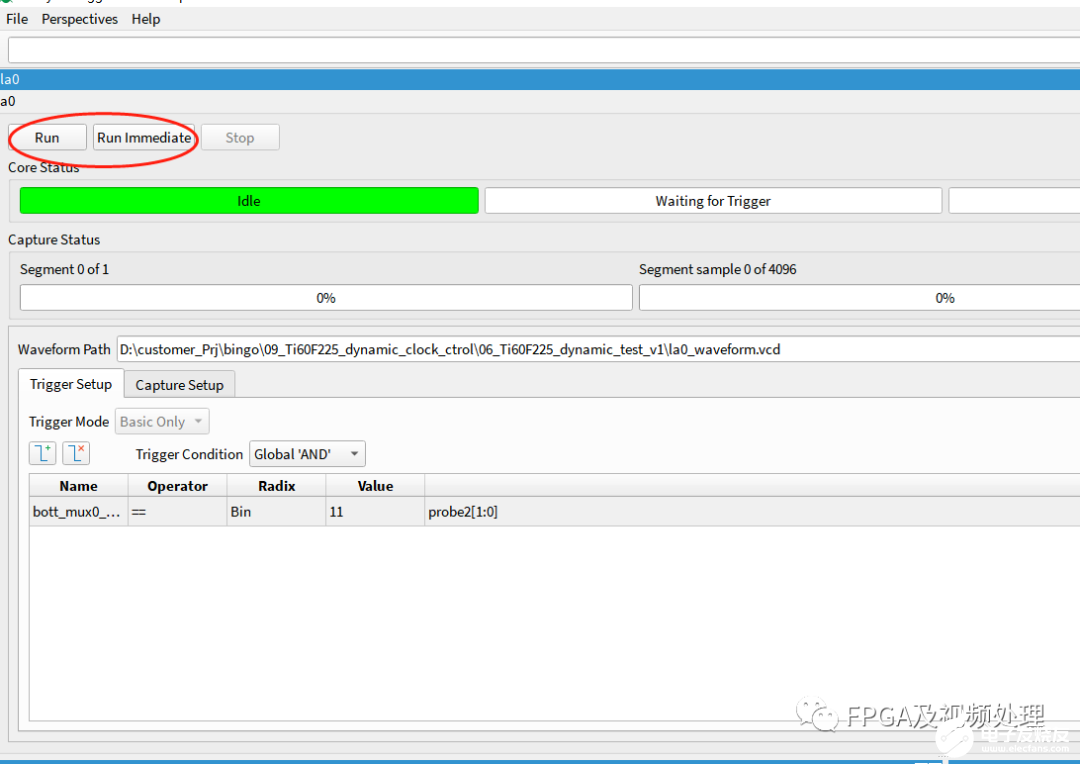

（2）编译程序，连接debug运行。会弹出抓的窗口，我们这里称为弹出窗。要说明的是如果在环境变量中没有添加gtkwave环境变量是不会有弹出窗的。

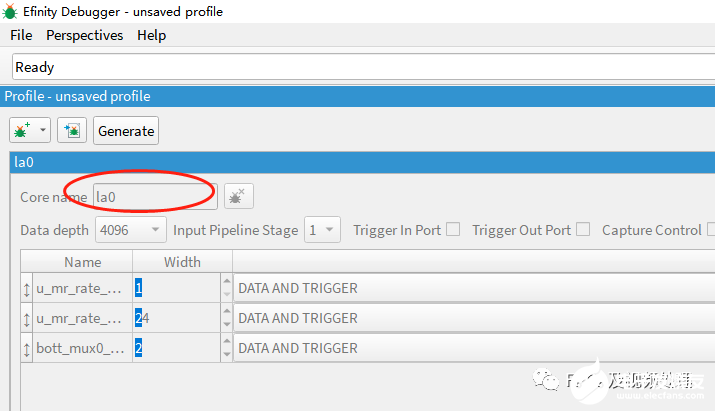

（3）这时在工程目录下，根据要抓取信号的core name在工程目录下生成相应的vcd文件，这里以la0为例，即la0_waveform.vcd

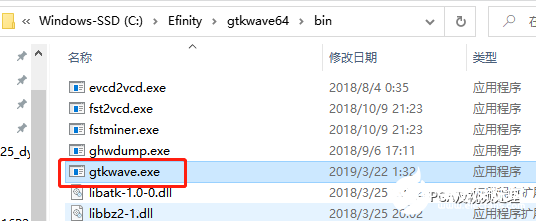

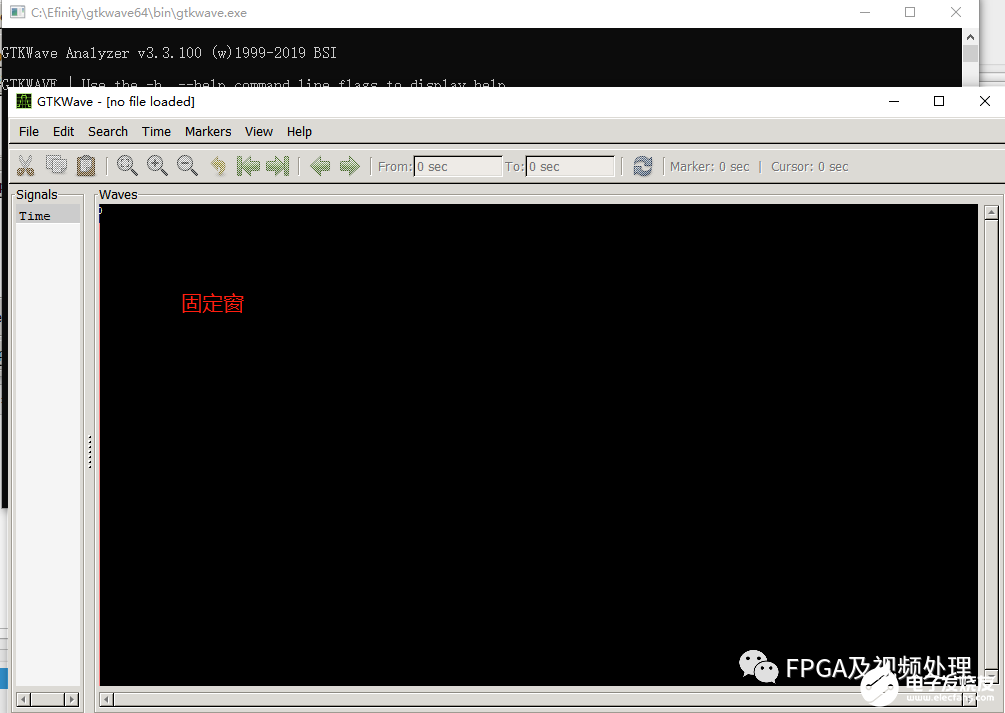

（4）打开gtkwave.exe，打开GTKWave窗口，我们称为固定窗。

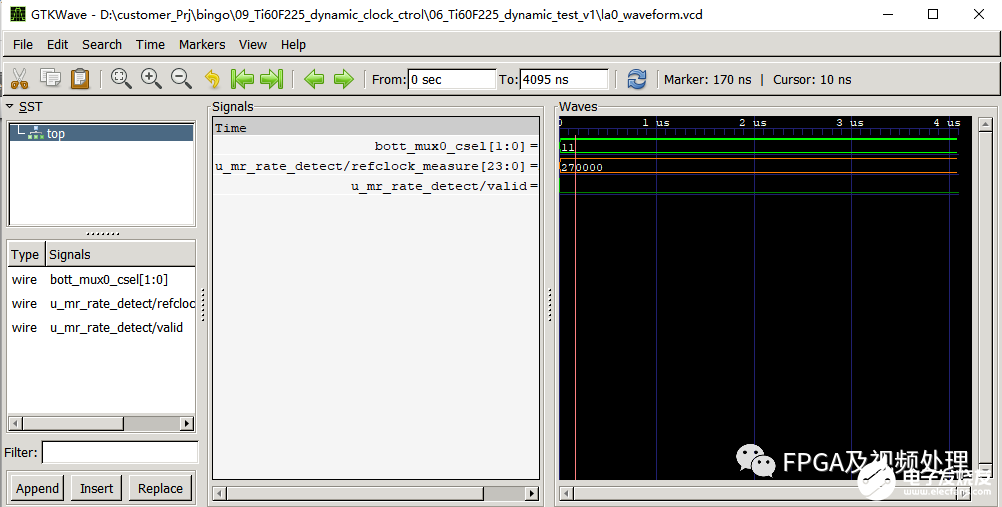

(5)在固定窗中，通过FIle ->Open New Tab来实现上面的la0_wave.vcd文件。把信号添加起来，并根据需要修改设置，比如数据类型，颜色等。

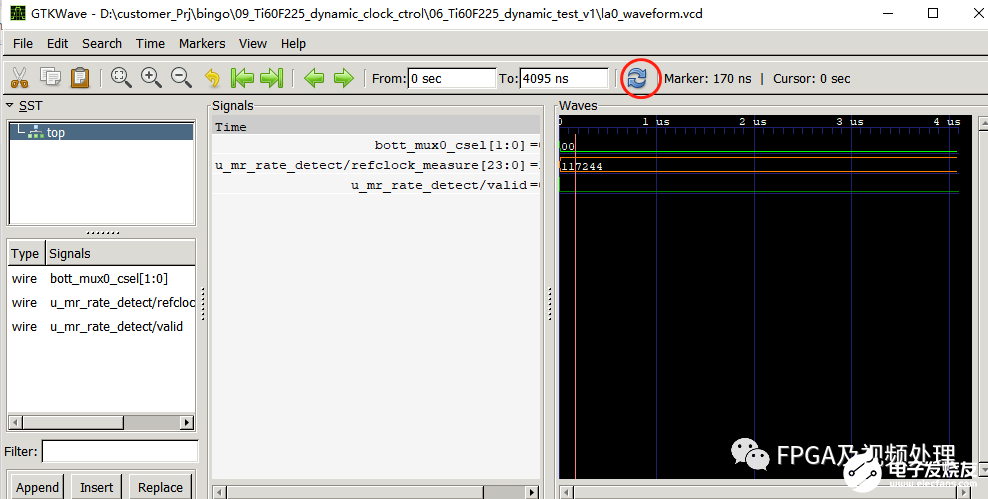

（6）再次运行（2）的抓取数据操作，这里la0_wave.vcd文件数据会更新。我们不用理会弹出窗，然后再点击固定窗中刷新操作（如下图红圈），数据就会更新，但是设置的参数不会丢失，比如已经排好顺序，添加的颜色和数据格式等。

02

还有一种方式也可以，但必须要按照要求要添加gtkwave的环境变量。

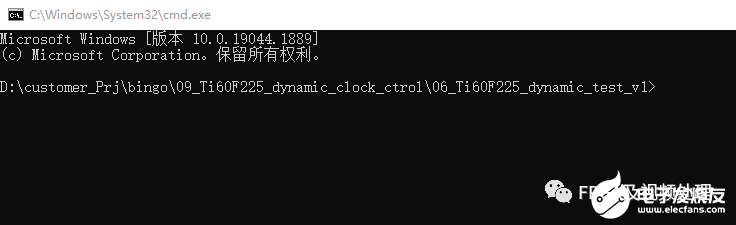

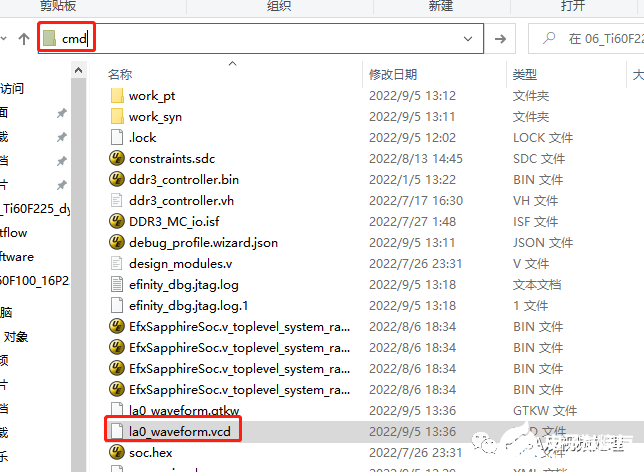

（1）直接在存在la0_waveform.vcd的路径输入框输入cmd,按回车直接把cmd路径转向工程下。

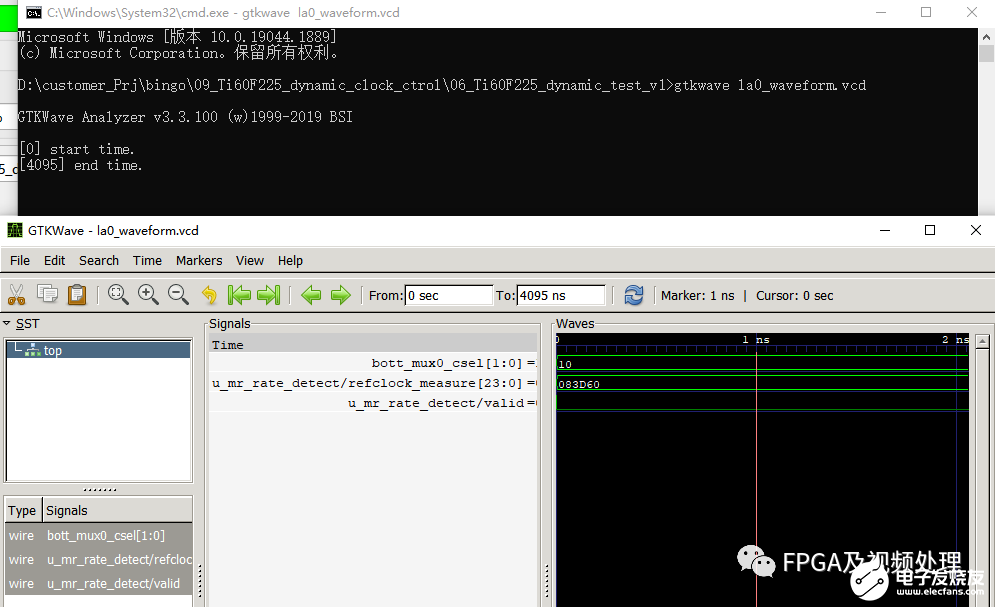

（2）然后在命令窗中输入gtkwave la0_waveform.vcd命令。

（3）后面的操作与上面相同。

方法二：

• 1 打开Efiniry的安装目录 ，找到..Efinitydebuggerbinefx_pgm目录地下的gui.py 并打开

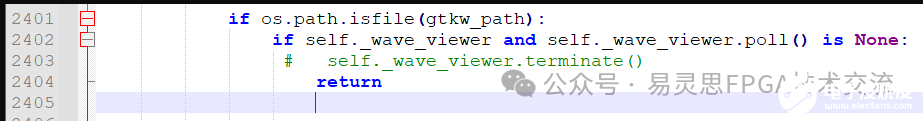

• 2 定位到2403行 找到self._wave_viewer.rminate() 语句 并注释掉 ；

• 3 在新的一行 输入代码 return ，不需要加任何标点 ；

•

这样操作之后，每次触发不会再打开窗口，只要刷新窗口就可以了。
