易灵思RAM使用--Update4

易灵思在使用时可以会遇到一些问题，这里把常用的问题总结下。

1、ram初始化文件路径是工程路径

在对ram进行初始化时需要指定文件路径，这里要注意'/'的方向。

（1）如果文件放在工程目录下，写法如下：

.RAM_INIT_FILE("./ram_init_file.inithex" )

或者.RAM_INIT_FILE("ram_init_file.inithex" )

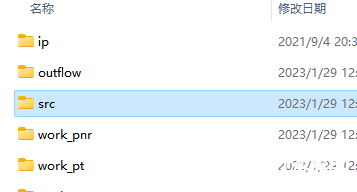

（2）如在工程目录下新建一个src文件。写法如下：

.RAM_INIT_FILE("./src/ram_int_file.mem")

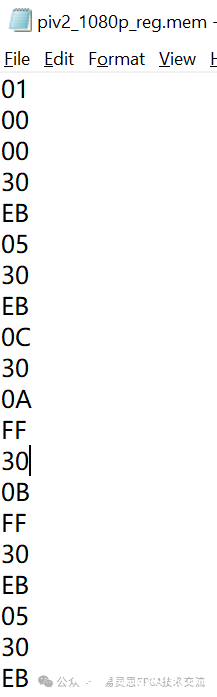

2.初始化文件格式

初始化文件支持.inithex和.mem.都是按顺序以16进制输入数据即可。

3、在RAM评估器中评估RAM资源

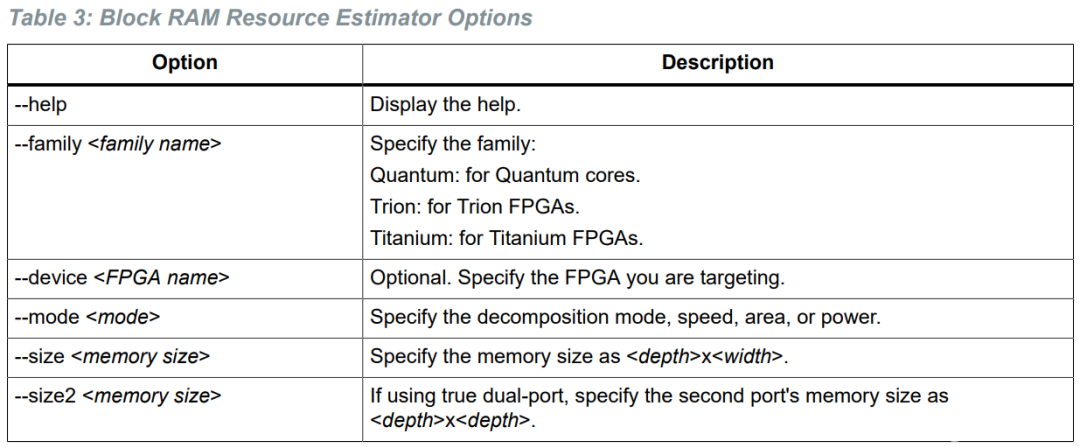

易灵思提供了RAM资源评估器，可以快速帮忙评估RAM资源的使用情况。以下为操作步骤：

（1）把路径转换Efinity路径下的bin文件夹下。

（2）通过以下命令评估

efx_map_ramest --family Trion --mode area --size 10240x16

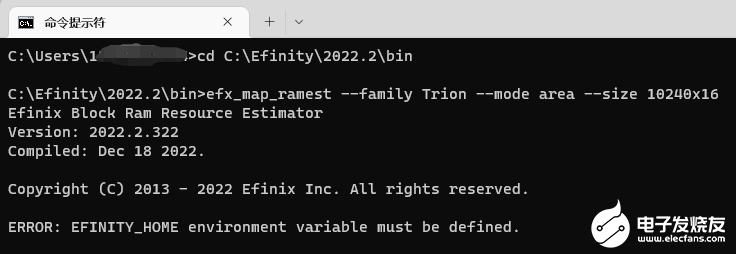

但是如果直接运行该命令会提示错误。

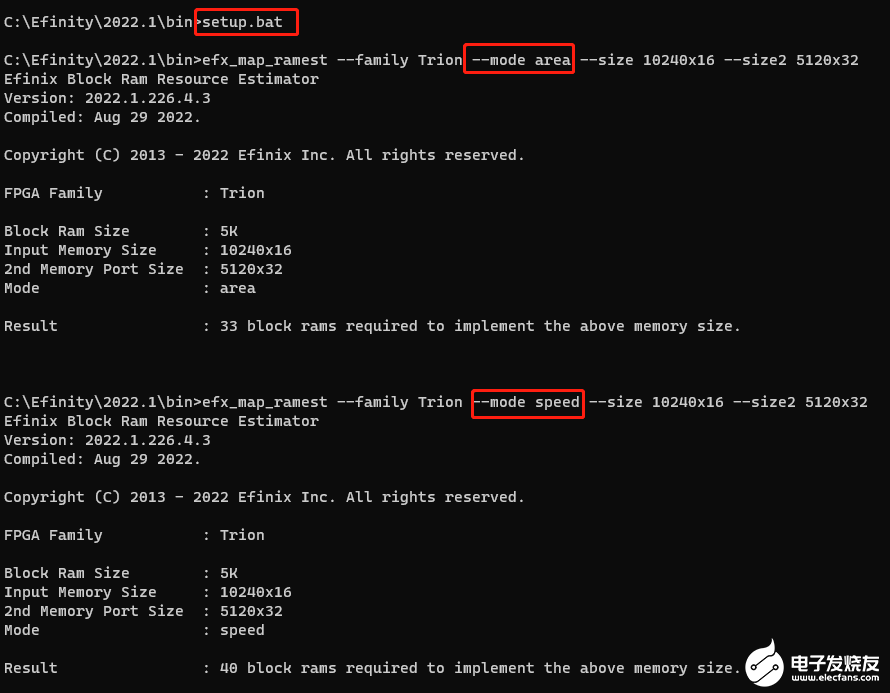

因为efinity的路径没有写入系统路径，用windows 命令行的时候，需要先运行bin文件夹下的setup.bat来设置环境，然后运行命令，注意不同模式下资源使用量不同。

4、大块ram的使用

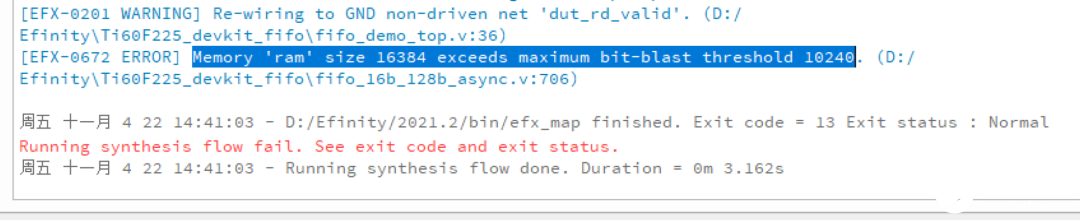

如果RAM资源使用比较多时，可能会报出以下错误。

解决方案

• 在工程目录下放置以下文件 文件名：efx_map_setngs.ini

• 并在文件中输入下面语句：max-bit-blast-mem-size = 524300

在2023.1及以后的版本已经不需要上面的ini文件解决方案。

4）RAM使用报错

(1)ERROR: RCLK port of EFX_RAM_5K instance u__rx_buffer/u_wr_fifo/FifoBuff__D$12 is constant

ERROR: EFX_RAM_5K instance u_ddr_rx_buffer/u_wr_fifo/FifoBuff__D$12 WCLK port is disabled, but WCLKE is not

ERROR: EFX_RAM_5K instance u_ddr_rx_buffer/u_wr_fifo/FifoBuff__D$12 WCLK port is disabled, but WE is not

ERROR: WDATA[0] port of EFX_RAM_5K instance u_ddr_rx_buffer/u_wr_fifo/FifoBuff__D$12 is not disabled in a disabled mode

ERROR: RCLK port of EFX_RAM_5K instance u_ddr_rx_buffer/u_wr_fifo/FifoBuff__D$2 is constant

ERROR: EFX_RAM_5K instance u_ddr_rx_buffer/u_wr_fifo/FifoBuff__D$2 WCLK port is disabled, but WE is not

ERROR: WDATA[0] port of EFX_RAM_5K instance u_ddr_rx_buffer/u_wr_fifo/FifoBuff__D$2 is not disabled in a disabled mode

错误原因：FIFO的给的是无效的。

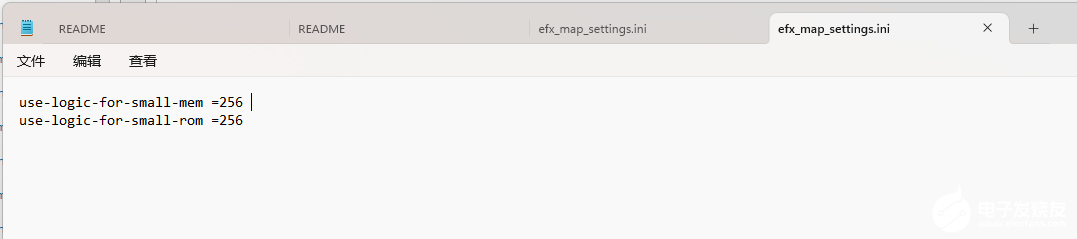

5、如果要把小于256bit的ram综合成register，可以在工程目录下新建一个efx_map_settings.ini文件。并在文件中输入以下两句：

use--for-small-mem=256use-logic-for-small-=256

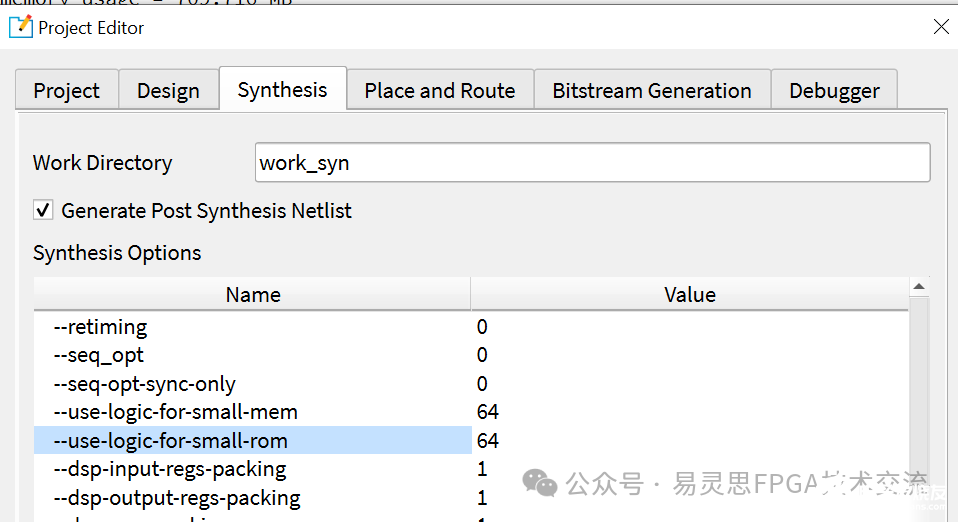

在2023.1及以后的软件提供了相关的选项。

6、RAM综合的其它操作请参考efinity-synthesis.pdf

这里包括对使能，复位等的写法的注意事项。
