programmer下载常见问题总结

(7)如果不安装驱动，不能添加bit文件，不能生成bit文件。

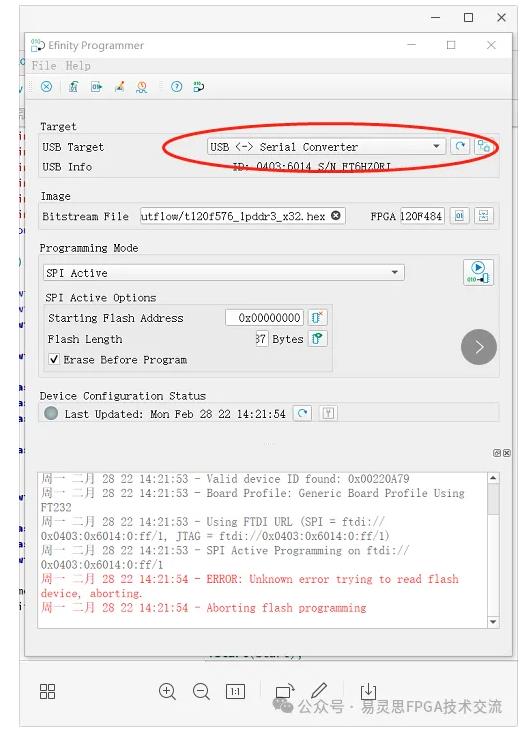

(8)ERROR:Unknown error trying to read flash device,abrting

Aborting flash programming

解决方案：(1)烧写固件。按下图执行x1的批处理操作。直接双击x1.bat

(2)烧写flash的时候要把CRESET_n接地。。

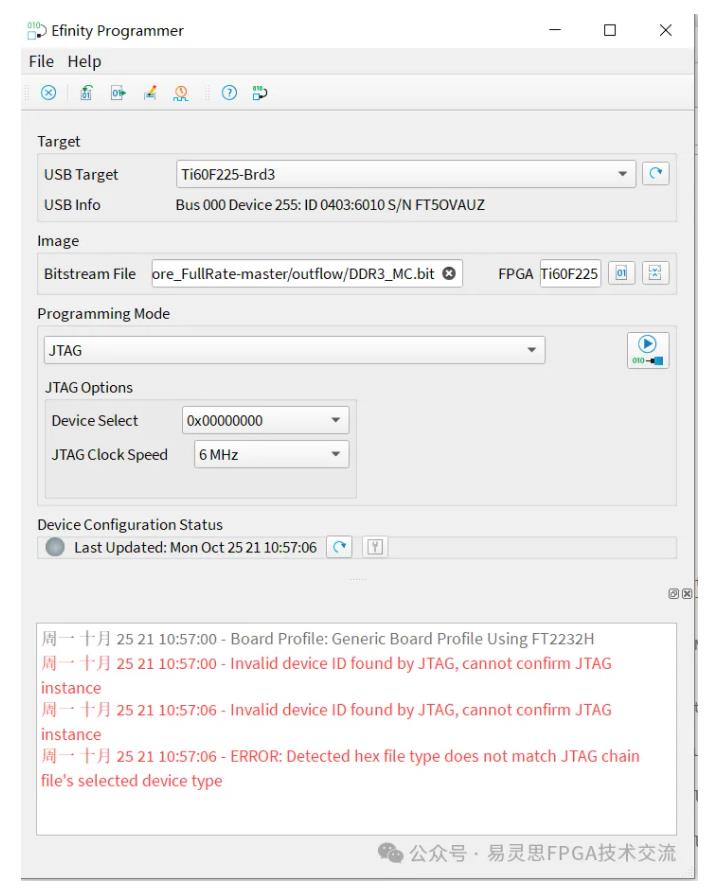

(9)Invalid device ID found by JTAG, cannot confirm JTAG instance

说明：在连接eclipse时不能下载programmer，需要把eclipse断开

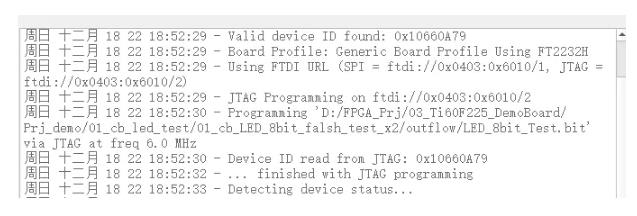

（10）下载程序时卡在Detectingdevice status...

解决方案：

（1）Flash芯片可能有问题。

（2）AS模式设置成External Clock模式。通过提供外部时钟或者把SSL_N拉低修改成PS模式，再烧写flash再退出External Clock模式。

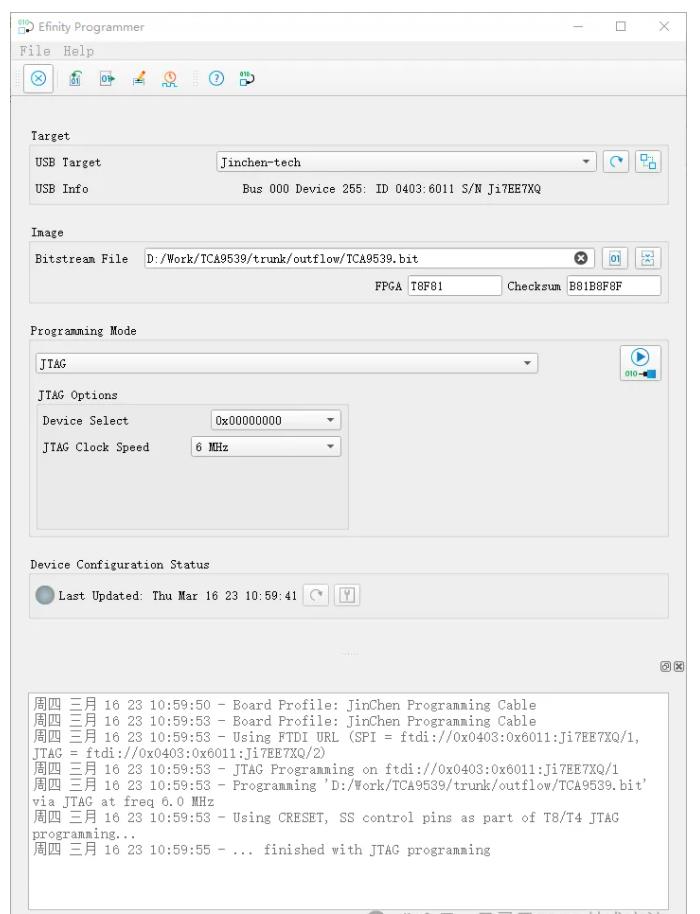

(11) JTAG下载卡在 "-...finished with JTAG programming"

(1) 电源有问题，客户更换电源适配器之后就好了。

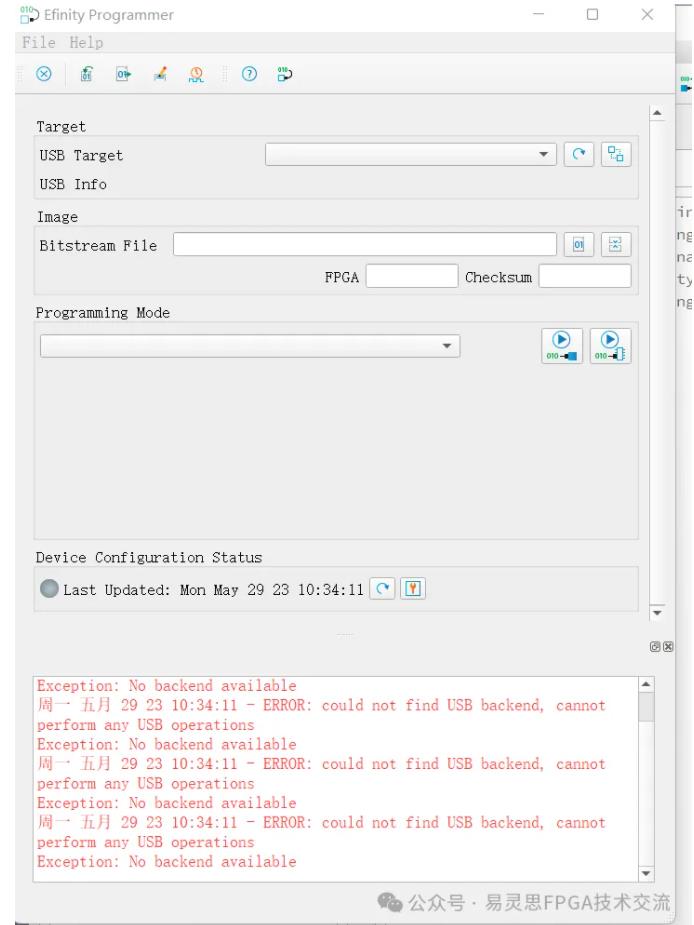

(12)ERROR:could not find USB backend cannot perform any USB operations

Exception: No backend available

(1)FWE-Software-Programmer-Exception: No backend available解决办法

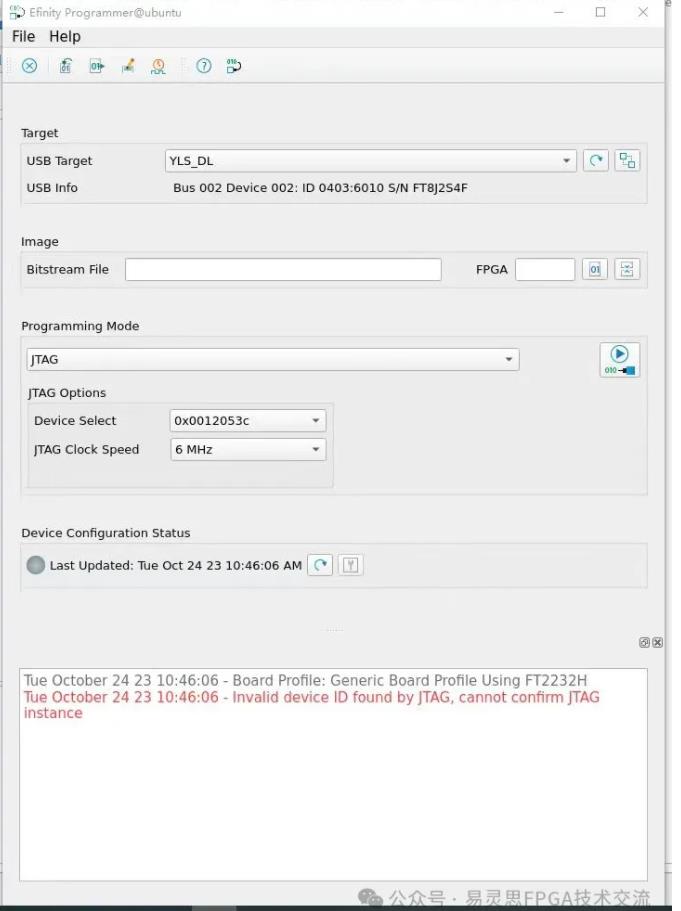

(13)Invalid device ID found by JTAG,Can't confirm Jtag instance.

（1）FT2232驱动与FT232不一样导致的，需要 YLS_DL重装驱动

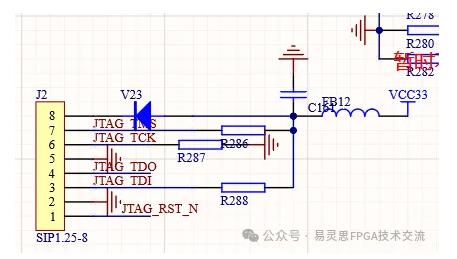

（3）查看了客户的硬件原理图，发现JTAG_TCK下拉了。把电阻去掉之后可以正常读取。目前来看还是驱动能力的问题。

（14）Invalid flash device. Flash load abort

原因：（1）通过jtag bridge方式烧写报错。"nss"信号定义成 了 “ssn”,flash没有打通；同时也说明在操作Flash的过程中flash的响应不对。

本质上是与flash的路径没打通 ；

(3) 客户在flash外接了一个电平转换芯片，想由MCU来控制。去掉flash连接的电平转换芯片之后烧写成功了。

(4)Ti60F100的SPI flash的VCC连接到VCCIO1A_4B,如果要使用内部SPI flash需要确保VCCIO1A_4B电压是1.8V

(5) 如果JTAG bridge使用的是片上晶振，要确认下OSC是否启动，这个由3A bank的RES_REF电阻来决定。

（15） flash烧写成功，但是不能启动

现象：（1）flash verify successful

（2）参数配置正常

解决方案：

（1）确认flash型号。可能有flash可以烧写，但是加载有问题。

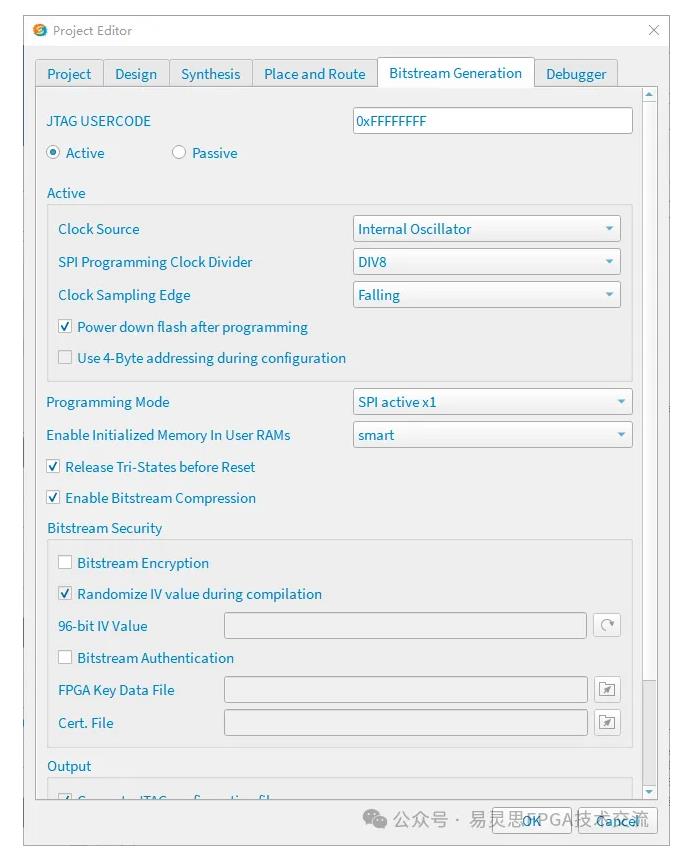

（2）上图中Use4-byte addressing during configuration确认跟4byte模式是否有关。

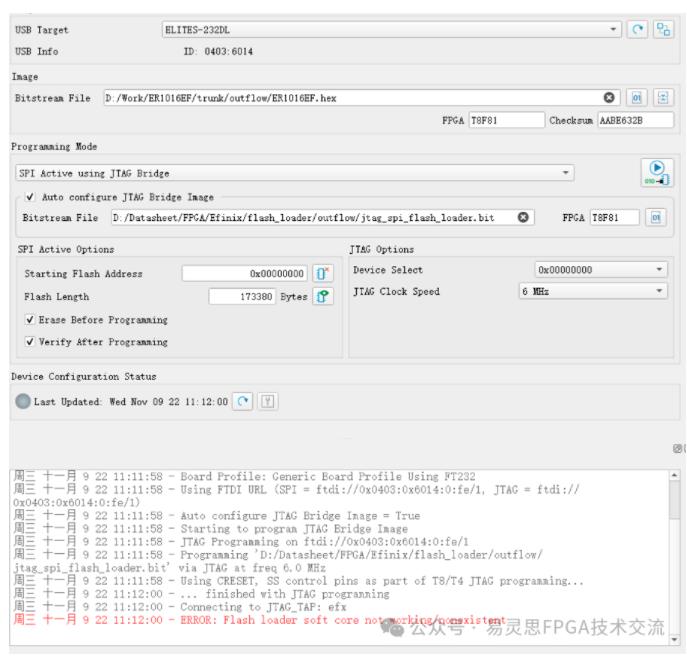

(16)Flash loader soft core not working/nonexistent

(1)T20以下SSN没有拉低。

（2）flash loader不工作

（4）Efinity 2022.1以后版本支持 SPIX4 Jtag bridge模式。

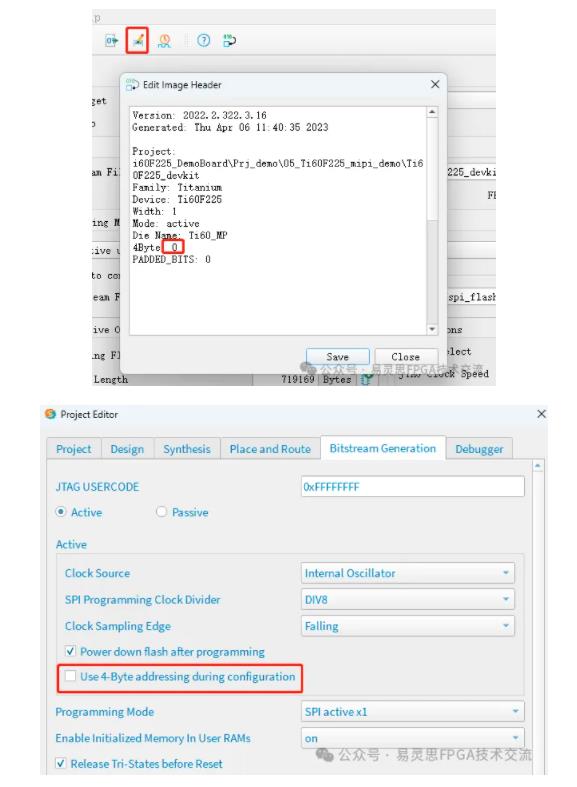

（17）Detected 4Byte flag in bitstream but flash is smaller or equal to 16MiB

Aborting flash programming

4 byte模式设置如下：这两个选项应该是加载的时候用的是4byte模式。但通过JTAG bridge写入时，写入需要JTAGE_BRIDGE程序的支持。

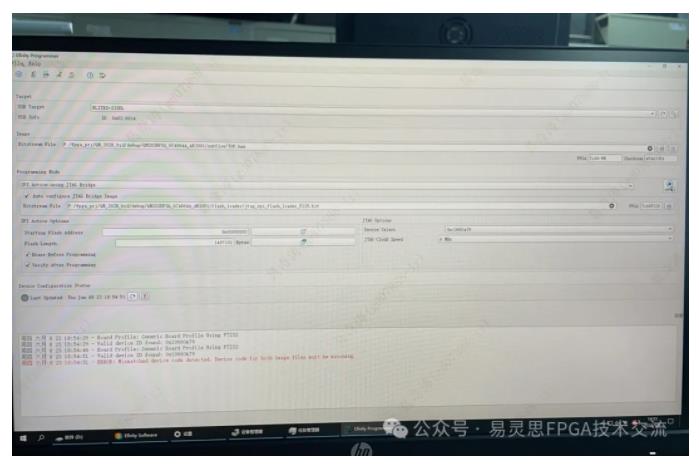

(18) ERROR: Mismatched device code detected. Device code for both inage files must be matching.

说明：生成jtage birdge 文件的器件与要烧写flash的文件的器件型号不一致。
