Efinity编译生成文件使用指导

（1）查看综合后的原语

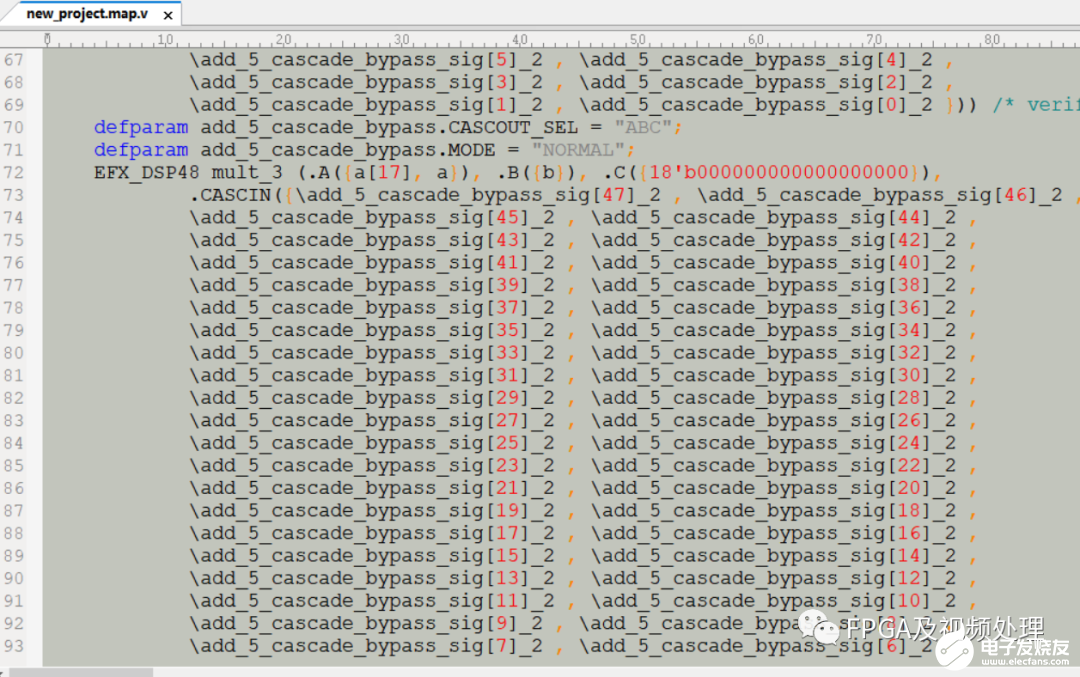

在outflow .map是网表对FPGA资源的映射。比如gbuf,dspt等原语的是怎样适配的，可以从这里找到。下面是一个乘加在原语上的映射情况。

（2）latch的检查

如果使用了latch，在.map.out文件中会有提示：

WARNING:latchinferredfornet'c'(VERI-2580)WARNING:latchinferredfornet'o[1]'(VERI-2580)

latch警告，efinity会用Lut来实现latch效果，而且会非常占用LUT，所以要尽量避免使用它。

（3）编译告警信息列表

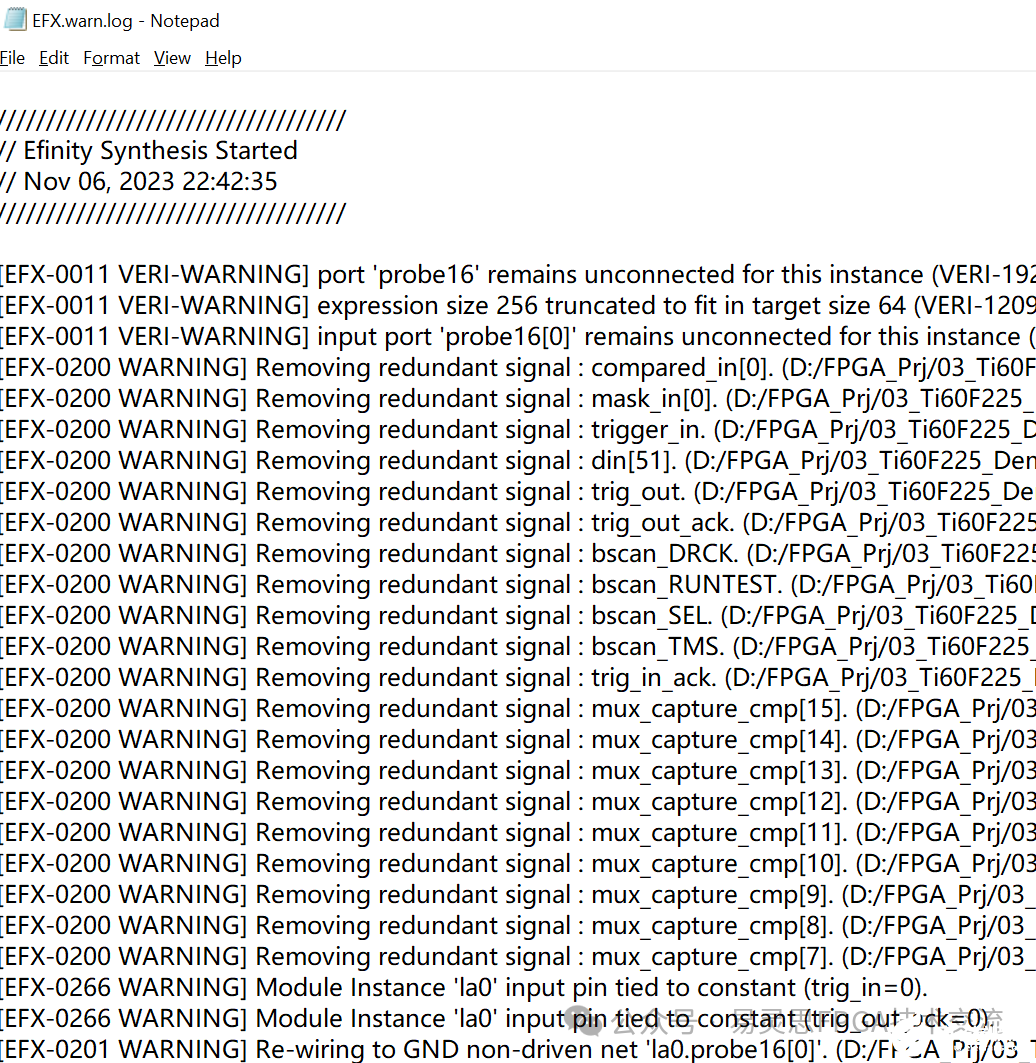

在outflow 文件夹中会生成一个EFX.warn.log文件。当我们遇到程序运行异常或者模块被优化时，可以查看该文件的指示信息。

（4）布线资源使用情况。

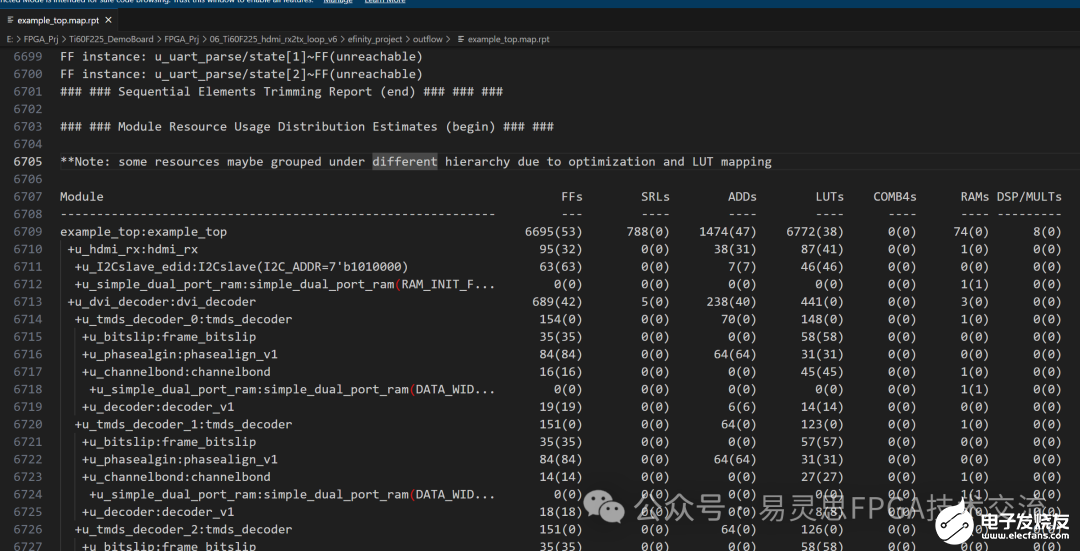

xxx.map.rpt文件

各个模块布局布线后的资源使用情况 。

（5）时序约束生效检查

在编译完成后outflow文件夹<项目名>.place.out搜索“SDC”关键字可以查看相关的SDC约束是否被软件忽略。

例如：由于添加了set_false_path之后时序问题依然存在，我就搜索sdc：56，因为我的约束在56行，发现了下面的提示。

WARNING : [SDC D:/FPGA_Prj/03_Ti60F225_DemoBoard/Prj_demo/13_carrychin_demo/carrychain/carrychain_prj_v2/carrychain_prj.pt.sdc:56] Unable to run 'set_false_path' constraint due to warnings found
