易灵思下载器驱动安装-v2

易灵思下载器

目录

一、硬件说明 3

二、特性 3

三、管脚说明 4

四、驱动安装 4

方法一： 4

方法二： 7

五、JTAG与UART共用

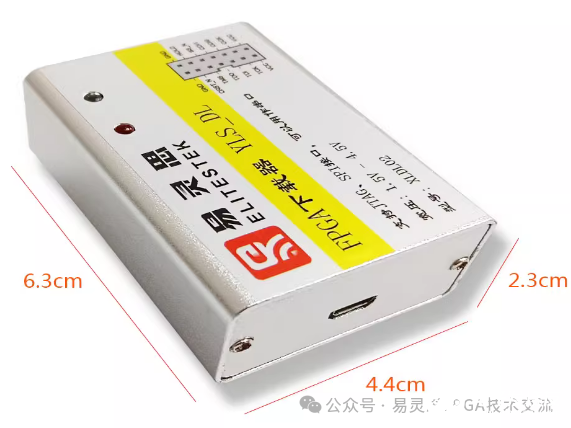

一、硬件说明

USB接口 ：MicrUSB

USB线长度 ：1m

杜邦线长 ：15cm

说明：该下载器把SPI与JTAG管脚进行了分开处理。鉴于JTAG使用较多，SPI使用较少，所以把JTAG放在插座上侧。

二、特性

（1）支持JTAG

（2）支持SPI，

（3）SPI接口CCK和CDI0可以用作串口（后面有更详细说明）。

（4）电压范围支持1.5V~5V. 注意必须要接VCC.

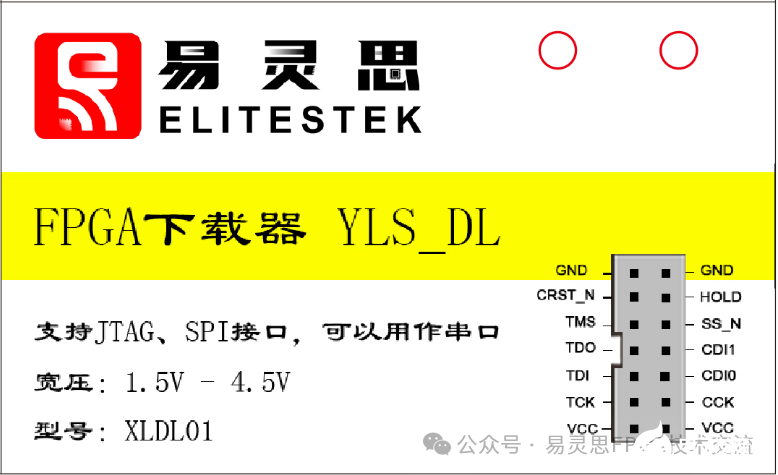

三、管脚说明

（1）一般来说JTGA下载只要连接VCC,TCK,TDI,TMS,TDO和GND 共6个脚即可。

如果是T20F225或者T4,T8等器件要连接CRST_N。

（2）如果下载flash，一般连接VCC,CCK，CDI0,CDI1，SS_N和GND即可。HOLD引脚可以用于连接FPGA复位引脚，防止FPGA对flash操作而影响SPI下载。

（3）两个VCC是连接在一起的，由于VCC驱动内部电平转换芯片，所以VCC必须连接。

四、驱动安装

方法一：

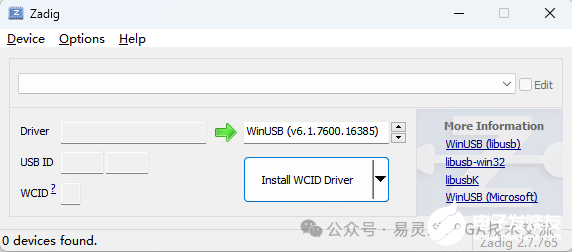

（1）打开zadig（zadig下载链接https://zadig.akeo.ie）

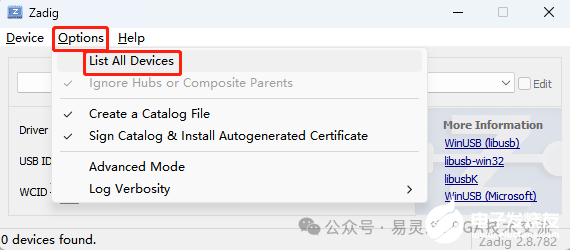

（2）选择Options ->List All Devices

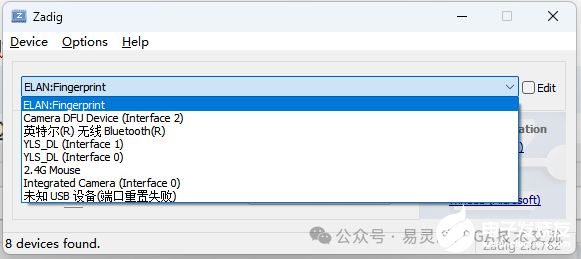

（3）然后在下拉框中可以找到YLS_DL(interface 0)和YLS_DL(interface 1)。这就下载器名称，分别对应SPI和JTAG.

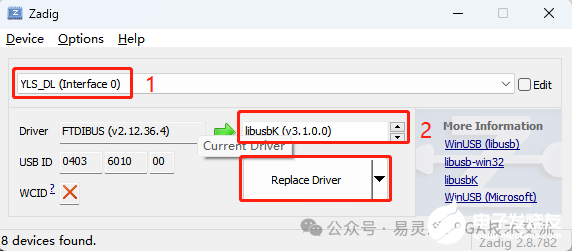

（4）选择YLS_DL(interface 0)，然后Drive替换项选择libusbK(版本可能有差异，不用管)。最后选择Replace Driver

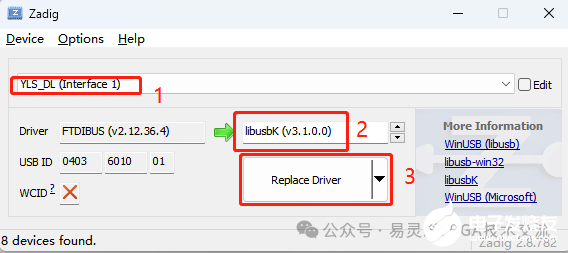

（5）然后按照步骤4，重新安装YLS_DL(Interface 1)的驱动。

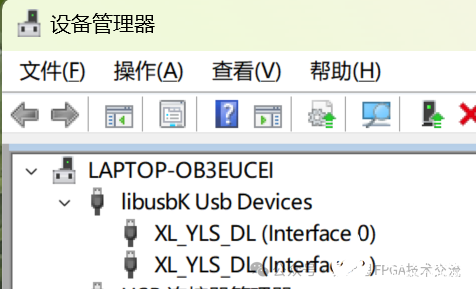

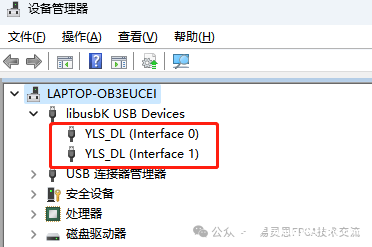

（6）安装完成之后在设备管理器中可以看到。

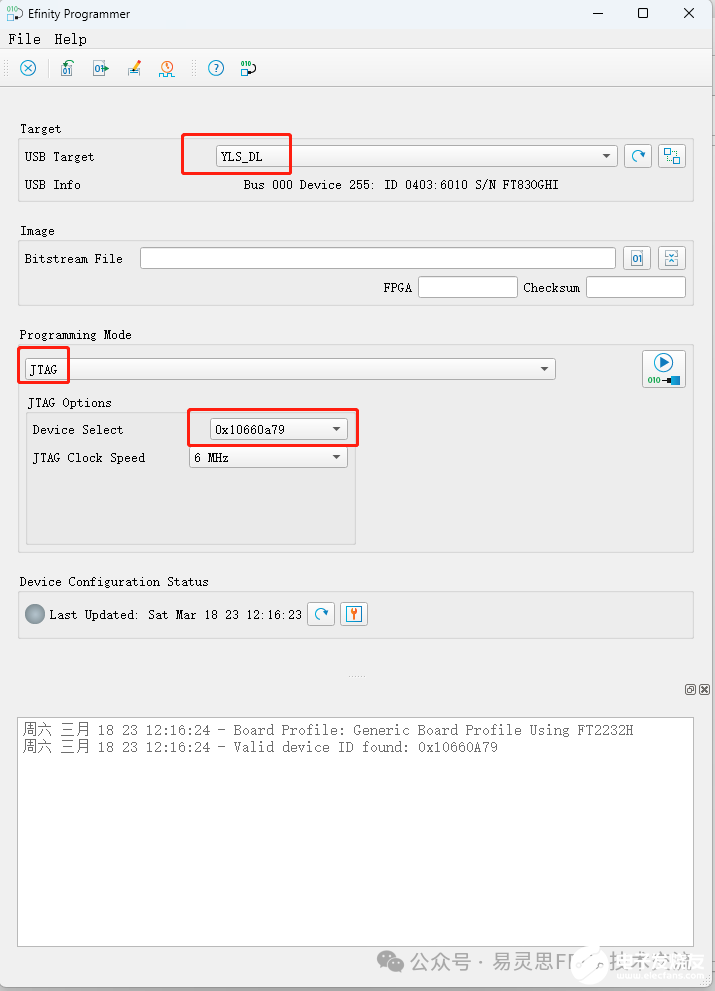

（7）这里如果连接了上下载器，打开programmer可以看到读取的下载器信息和JTAG ID如下。器件ID根据易灵思不同系列会有所不同。

方法二：

通过制作好的驱动直接点击安装。我们在安装包中为客户提供了三个安装包。

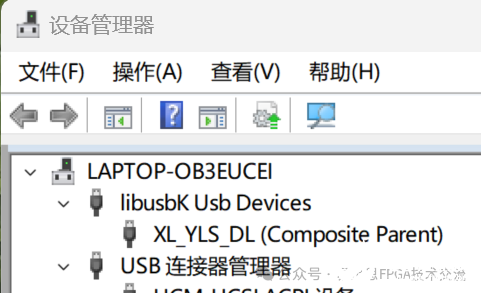

前面已经说到FT2232有两个interface,分别为interface 0和interface 1，其中interface 0用于AS下载，interface 1用于JTAG。如果大家想同时安装两个接口的驱动就可以XL_YLS_DL_Composite_Parent，直接运行InstallDriver.exe即可。安装效果如下：

如果想单独安装Interface 0或者Interface 1可以打开XL_YLS_DL_Interface_x（x表示0或者1）直接运行InstallDriver.exe即可。单独安装效果如下：

五、JTAG与UART共用

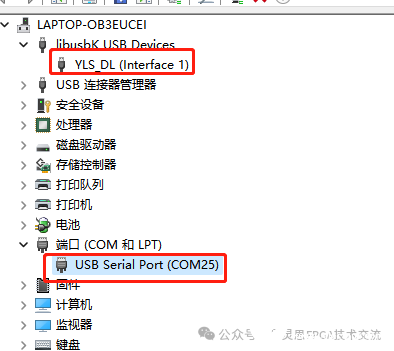

目前易灵思已经支持JTAG与UART共用。按图中，只安装YLS_DL(interface 1)而不安装Interface 0的驱动，会在端口中找到USB Serial Port（COM25），不同电脑的COM口号不完全一样。这时就可以用该COM口作为串口。

其中CCK和CDI0分别对应UART的RXD和TXD.

另外要注意的是VCC必须要连接，驱动内部的电平转换芯片，否则无法工作，另外由于JTAG与SPI的VCC是连接在一起的，所以要注意UART的电平也是由VCC决定，如果VCC连接1.8V，那UART也只能连接1.8V的IO。

特别注意：

当用于串口时，发现UART不能传输数据，在确认下UART自发自收是否正常，如果自发自收都有问题可能要重新插拔下电脑端的USB线或者更换USB口再试试。
