基于matlab FPGA verilog的FIR滤波器设计

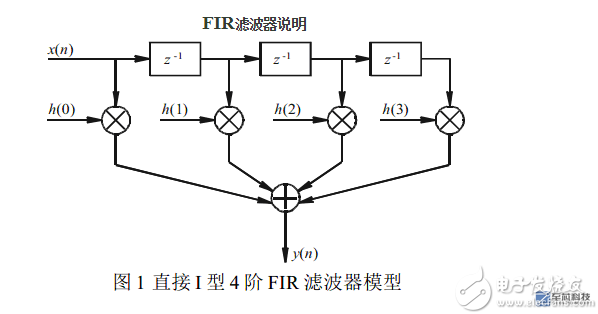

本例程实现8阶滤波器，9个系数，由于系数的对称性，h(0)=h(8)，h1(1)=h(7)，h(2)=h(6)，h(3)=h(5)，h(4)为中间单独一个系数。根据公式：

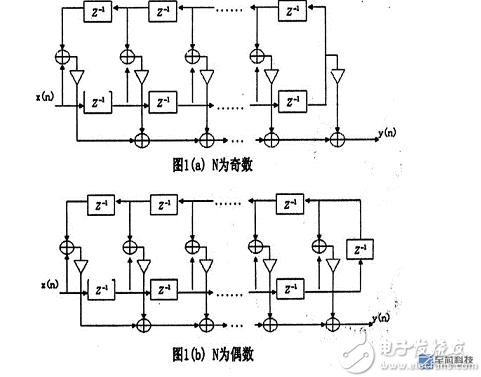

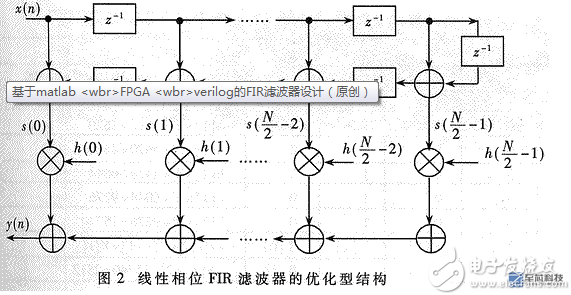

实现框图：

推导出当系数N为偶数时,例如N=4：y(n)=h(0)*{x(0)+x(n-3)}+h(1)*{x(n-1)+x(n-2)}

当系数N为奇数时，例如N=5：

y(n)=h(0)*{x(0)+x(n-1)}+h(1)*{x(n-1)+x(n-3)}+h(2)*x(n-2)


1、用matlab生成和量化滤波器系数

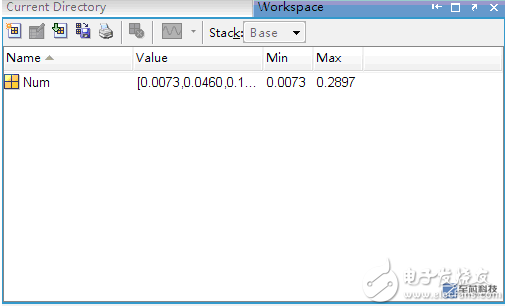

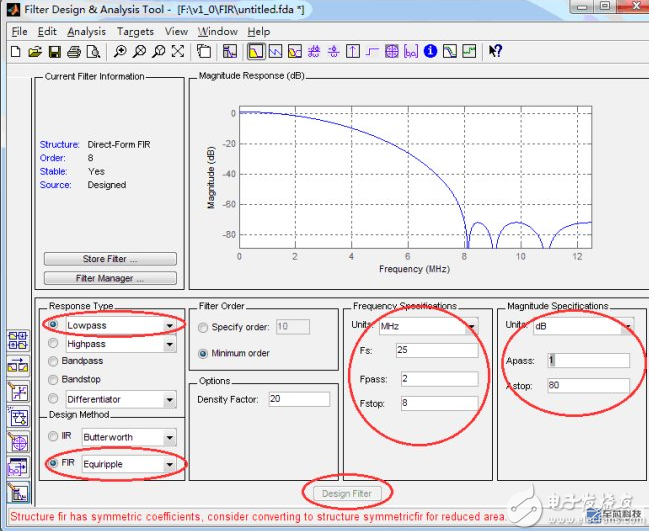

设置参数后，点击“Design Filter”按钮，“file”—“export”，把滤波器系数导出到workspace,如下图：

执行命令：Num=Num’ ,把滤波器系数拷贝到文件COFFICIENT.dat中。

量化系数：在matlab中运行quantization.m

2、说明

用matlab程序sin_1MHz_gen.m生成正弦波波形表，改变变量f0 = 1.5e6可以生成不同频率的波形。把第一个周期的波形数据存入signal_1m.dat文件中，存入的数据个数为Fs/Fo的最小正整数之比的分子，比如Fs=25MHz，Fo=0.3MHz,Fs/Fo=250/3(Fs=25/24MHz),则存入文件signal_1m.dat的波形数据个数为开头的250个数据。相应的signal_gen0.v中的语句if(i0<50)相应的改为if(i0<250)。仿真时signal_1m.dat放在仿真目录下

3、滤波器的multisim仿真

运行matlab，用sin_1MHz_gen.m产生5MHz（f0 =5e6）正弦波信号，Fs/Fo=5，把数据hex_sin_data的前5个数据存入signal_1m.dat文件，相应的signal_gen0.v中的语句if(i0<50)相应的改为if(i0<5)。

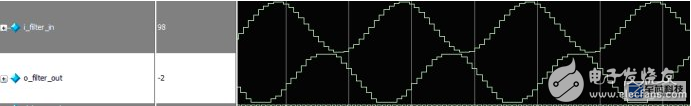

仿真的波形如下图（fir滤波器的输入输出信号）：

运行matlab，用sin_1MHz_gen.m产生1MHz（f0 =1e6）正弦波信号，Fs/Fo=25，把数据hex_sin_data的前5个数据存入signal_1m.dat文件，相应的signal_gen0.v中的语句if(i0<5)相应的改为if(i0<25)。

仿真的波形如下图（fir滤波器的输入输出信号）：

由此可见FIR对带外信号起到衰减的作用。

部分代码：

//Date :2012-5-27
//Description : 8 阶FIR滤波器 ，通带2MH，阻带8MHz ，带外衰减80dB,通带波动1dB
//Uesedfor
//Taobao :
//E-mail :2352517093@qq.com
//==========================================================================
`timescale 1 ns / 1 ns

module fir_filter
(
i_fpga_clk ,
i_rst_n ,
i_filter_in,
o_filter_out
);

input i_fpga_clk ; //25MHz
input i_rst_n ;
input signed [7:0] i_filter_in ; //数据速率25Mh
output reg signed [7:0] o_filter_out; //滤波输出

//==============================================================
//8阶滤波器系数，共9个系数，系数对称
//==============================================================
wire signed[15:0] coeff1 = 16'd239 ;
wire signed[15:0] coeff2 = 16'd1507;
wire signed[15:0] coeff3 = 16'd4397;
wire signed[15:0] coeff4 = 16'd7880;
wire signed[15:0] coeff5 = 16'd9493;

//===============================================================
//延时链
//===============================================================
reg signed [7:0] delay_pipeline1 ;
reg signed [7:0] delay_pipeline2 ;
reg signed [7:0] delay_pipeline3 ;
reg signed [7:0] delay_pipeline4 ;
reg signed [7:0] delay_pipeline5 ;
reg signed [7:0] delay_pipeline6 ;
reg signed [7:0] delay_pipeline7 ;
reg signed [7:0] delay_pipeline8 ;

always@(posedge i_fpga_clk or negedge i_rst_n)
if(!i_rst_n)
begin
delay_pipeline1 <= 8'b0 ;
delay_pipeline2 <= 8'b0 ;
delay_pipeline3 <= 8'b0 ;
delay_pipeline4 <= 8'b0 ;
delay_pipeline5 <= 8'b0 ;
delay_pipeline6 <= 8'b0 ;
delay_pipeline7 <= 8'b0 ;
delay_pipeline8 <= 8'b0 ;
end
else
begin
delay_pipeline1 <= i_filter_in     ;
