ATMEL单片机设计注意事项CPLD下载线硬件简介

Atmel AVR 8 位和 32 位微控制器具有高性能、高功效和设计灵活等特性,适用于各种各样的应用。

本应用文档描述了 Atmel? ATMEL单片机、CPLD下载线接口；使用 AT89SISP 编程器给 AT89SX微控制器在线编程的接口。

AT89ISP 软件Atmel 的在线编程软件已经在我们的网站上提供了下载，具体的操作方法请在软件说明中查询（提供下载），软件可以在Windows? 9x/ME/2000/NT? 操作系统上运行。Atmel ISP 软件提供可以编写的微控制器的芯片有以下几种：AT89S51、AT89S52、AT89S53、AT89LS53、AT89LS8252、AT89LS8252等几种。可以提供用户目标板使用的晶振输入（用户使用的晶振可能不太一样）。

AT89ISP 电缆

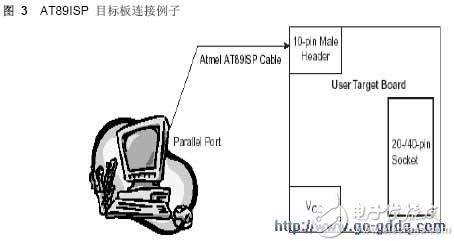

为了使用Atmel 微控制器在线编程软件，用户需要使用ATMEL 单片机 、CPLD下载线。编程器的引脚应该象图1似的手动连接到含有AT89S芯片的电路板上（目标板、或称用户板）， 25针电缆连接到计算机（PC）的并行端口（亦称打印口）上。为了便于在线编程，用户板上应该焊接上预留的在线编程端口（如下图）。

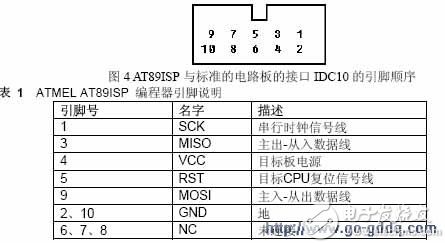

经常有人使用PROTEL 的标准库IDC10 来设计成编程器的引线接口，但是一般情况下都不知道如何去连接（那端为第一脚），为了您使用方便，我们提供了下图（图4），您只需要在设计电路板时添加以下接口即可方便地实现您的板子具有ISP 功能。

电路板在设计时只需要按照表1 的引脚顺序与AT89S 系列微控制器连接起来，设计电路板这部分工作就完成了；

在焊接时请注意，一般标准是第一脚为方焊盘，其余引脚为圆焊盘，这样可以方便地找到第1 脚的位置，然后拿到IDC10 的插座以图4 的顺序插入到电路板上，焊接即可。

注意：如果您设计的IDC 在顶层，该插座应该从顶层插入；否则从底层插入。也就是说：如果您的IDC10 的元件放到了顶层，实际上您想从的层焊元件的话，一定要更改顺序！！！

电压范围 ATMEL 单片机 、CPLD下载线要求目标板提供一个稳定的直流电源。并且要求给AT89ISP编程器提供限定的电压范围的电源，提供给 ATMEL单片机、CPLD下载线的电源应该在 3.3V ~ 5.5V之间。
