FPGA基础篇(一)：阻塞与非阻塞赋值，不只是比原

阻塞与非阻塞赋值

首先从名字上理解，阻塞赋值即赋值没完成，后边的语句将无法执行，非阻塞刚好与其相反，即赋值完不完成并不阻碍后续程序的执行，所以我们常说非阻塞赋值的对象并未立马得到新值，如果从时序来看，被赋值对象会比赋值对象差一个周期。

有了上述理解之后，我们就很容易明白为什么阻塞赋值的对象会立即发生改变，在中我们多接触到的是时序电路，并不希望被赋值对象立即改变，所以有对于组合电路而言，常用阻塞赋值，时序电路常用非阻塞赋值。

先看一个大家都熟悉的例子：

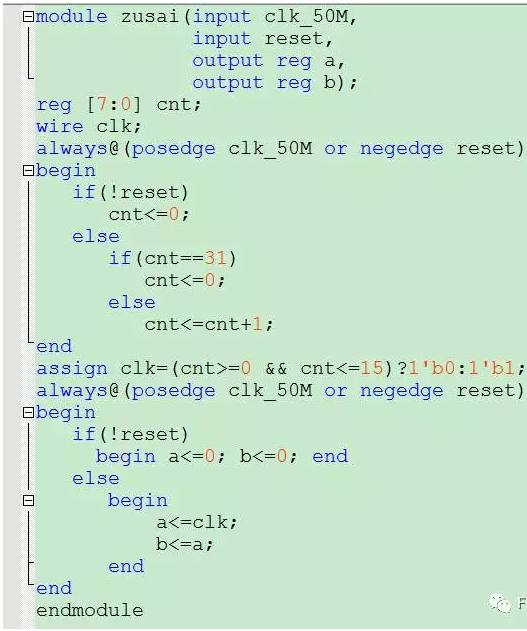

先看非阻塞代码：

clk为主时钟分频之后的时钟，clk先赋值给a，然后a在赋值给b，看一看生成的电路图

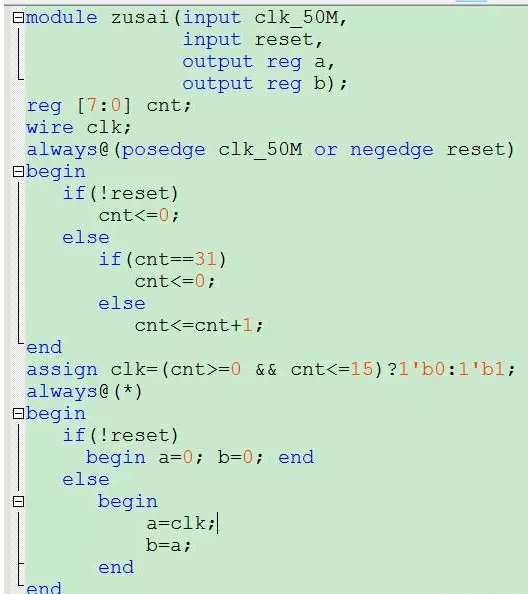

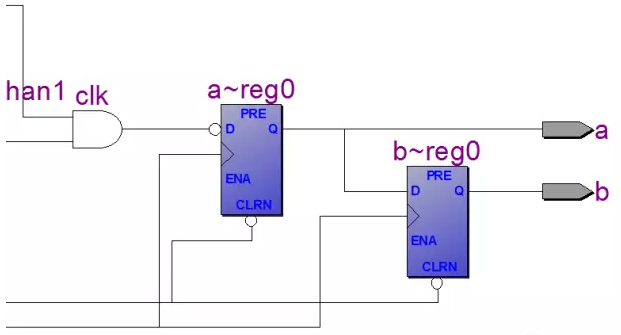

可以看出是两个触发器，而且前一个触发器的输出是后一个触发器的输入，再来看看阻塞的

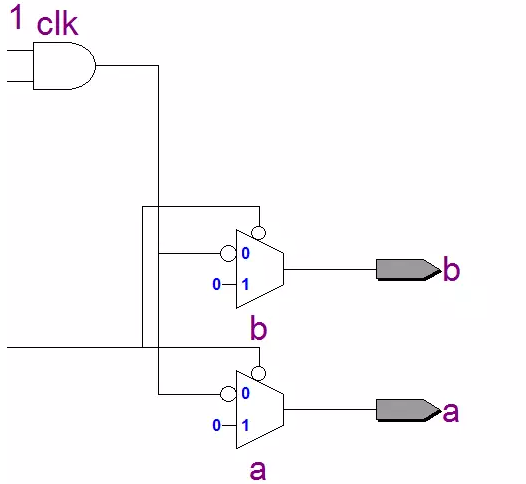

由于完全为组合电路并未有触发器产生，从结果来看两种的区别

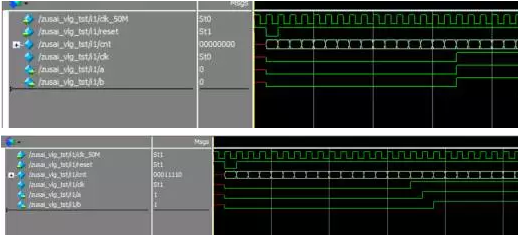

相信大家能够很容易看出哪个是阻塞的，哪个是非阻塞的，从非阻塞的时序来看，a比clk延迟了一个主时钟，b比a又延迟了一个主时钟，这不是我想说的重点，我想让大家看看a和b是什么时候开始发生变化的，教材上一直说是当整个进程结束时，a和b的值才发生更新，试问你知道什么时候进程结束么？从仿真结果来看，还不如理解为，在每个时钟的上升沿到来时a，b的值立即改变，只不过比原始差一个时钟周期。
