一文带你了解 SmartConnect WINC1500，轻松通过SPI转

概述

SmartConnect WINC1500是一款IEEE 802.11 b/g/n 物联网（IoT）网络控制器片上系统（SoC）。该器件为现有单片机（MCU）解决方案提供了一种理想补充，使您可以轻松通过SPI转Wi-Fi®接口将Wi-Fi和网络功能集成于自己的设计之中。WINC1500可连接至任何AVR® MCU，而且资源要求极低。

WINC1500目标应用

• IoT应用

• 智能电器

• 多媒体流

• 安防

• 家居自动化

• 消费电子

• 工业自动化

WINC1500中最先进的模式为单流1 x 1 802.11n模式，可提供最高72 Mbps的PHY吞吐量。WINC1500配有完全集成的功率放大器、LNA、开关和功耗管理模式。

WINC1500提供内置闪存存储器以及SPI串行主机接口。WINC1500唯一所需的外部时钟源是支持各种参考时钟频率（12–32 MHz）的高速晶体或振荡器。WINC1500采用QFN封装。

电源架构和功耗

WINC1500采用创新电源架构，功耗极低而性能优异。此方法可减少外部元件数量并优化物料成本。

WINC1500具有多种器件状态：

• 配置：随时接收和发送数据；以Wi-Fi Soft AP形式发送信标。

• 空闲监听：通过TIM/DTIM接收数据；随时发送数据。

• 空闲：不接收或发送数据；与AP保持关联以用于轮询。

• 挂起：不接收或发送数据；无PS轮询；完全从AP断开。

加快RF设计

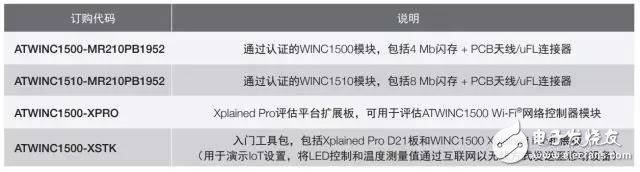

为帮助加快设计开发速度，Microchip提供了可快速集成的WINC1500单芯片模块，以及兼容所有现有Xplained PRO评估板的XPRO扩展板。

主要特性

• 最高72 Mbps的IEEE 802.11 b/g/n（1 x 1）

• 集成PA和T/R开关

• 通过高级PHY信号处理支持出色的灵敏度和长距离传输

• Wi-Fi直连、工作站模式和Soft AP支持

• 支持IEEE 802.11 WEP和WPA

• 通过片上存储器管理引擎来减轻主机负荷

• 4/8 MB堆叠闪存存储器，支持OTA固件升级

• 串行主机接口：SPI

• TCP/IP协议栈（客户端/服务器）套接字应用程序

• 网络协议（DHCP/DNS），包括安全TLS协议栈

• 无线简单配置WPS（WSC）
