MEN文件无法创建，MicroBlaze MCS仿真失败，究竟怎么

问题

在我的 Vivado IP Integrator BD 设计中，有一个 MicroBlaze MCS。

但当我尝试仿真时，出现了类似于以下情况的错误：

ERROR: [VRFC 10-451] cannot open file 'int_infile' [/data/vhdl/src/unisims/primitive/RAMB36E1.vhd:1100]ERROR: [XSIM 43-3321] Static elaboration of top level VHDL design unit top in library work failed.ERROR: [Runs 36-25] xelab application returned error(s). Please see '/projects/project_1/project_1.sim/sim_1/behav/xelab.log' file for more details.ERROR: [Common 17-69] Command failed: Failed to compile the design!

MEM 文件无法创建，因此我不能仿真。我该如何解决此问题？

在 Vivado IP Integrator 中仿真 MicroBlaze MCS 的步骤如下所示：

步骤 1：将 MicroBlaze MCS 添加至 IP Integrator 设计并根据需要配置该 IP。

步骤 2：生成输出产品。

步骤 3：生成 ELF。

• 启动 SDK

• 在 SDK 中，选择文件->新建->项目-> Xilinx ->硬件平台规范

• 在目标硬件规范中，浏览至该项目目录中的 SDKXML 文件：

  • project_1\project_1.srcs\sources_1\bd\design_1\ip\design_1_microblaze_mcs_0_0

• 现在，您可以创建 ELF。

• 注意：此流程完整记录在 MicroBlaze MCS 产品指南中，请单击此处查看

步骤 4：将 ELF 文件作为仿真源添加到 Vivado 中。

步骤 5：在 Vivado 中，选择工具->关联 ELF 文件。在仿真下面，添加步骤 3 中生成的 ELF。

步骤 6：设置 BMM 文件的 SCOPED_TO_REF 和 SCOPED_TO_CELLS 值。

• SCOPED_TO_CELLS 是 MCS 的单元名称。

• SCOPED_TO_REF 是包含单元的模块名称。

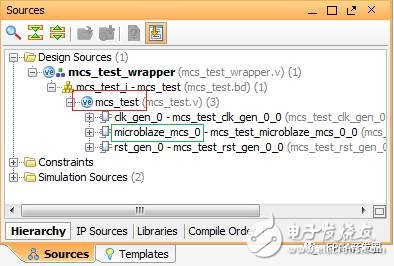

• 此名称可从 Vivado 中的源中获取。

  例如：

在以上项目中，SCOPED_TO_CELLS 为microblaze_mcs_0，而 SCOPED_TO_REF 则为mcs_test要设置该项目，请使用下列 Tcl 命令：

set_property SCOPED_TO_CELLS {microblaze_mcs_0} [get_files *bmm]

set_property SCOPED_TO_REF {mcs_test} [get_files *bmm]

步骤 7：运行仿真。

请确认在project_1\project_1.sim\sim_1\behav文件夹中生成了 MEM 文件。 如果未生成这些文件，请检查步骤 6。
