数据采集仪有什么用

苏轼在《赤壁赋》中说到“江上之清风,与山间之明月,耳得之而为声,目遇之而成”,耳朵和眼睛是人类获取“世间美好景色”的采集仪，而在产品研发生产中也需要通过“眼睛”和“耳朵”来确保产品性能。

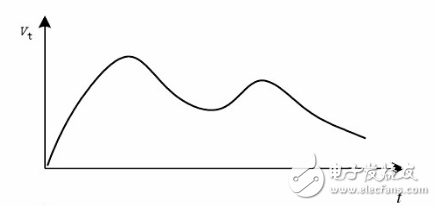

温度、湿度、亮度、颜色，我们都可以感性的感受到，借助相应的工具也可以进行量化，这个过程就是信号的采样分析。真实的信号都是在连续不断的变化，如一条不断变化的曲线，我们称之为模拟量。

在日常工作中，为了更好的表示或记录信号，我们往往会将模拟信号进行数字化，比如温度我们常以多少摄氏度来表示温度高低；又比如颜色，我们通过RGB三基色的比例来表示某一种颜色，这样就将原本感性的信号转换为了可以被定量的信号。这个过程就是模数转换的过程。

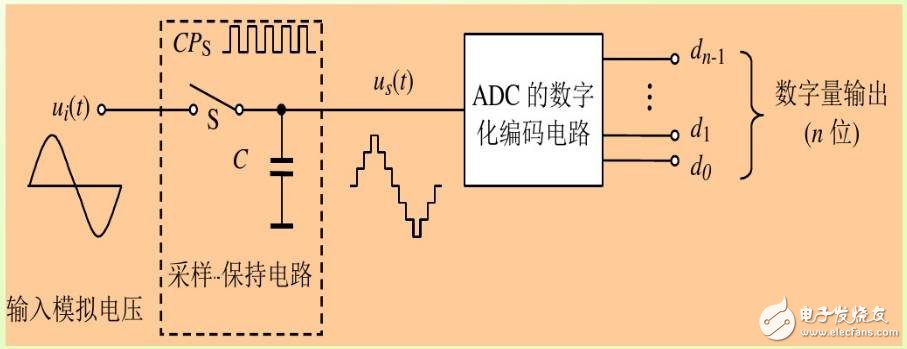

模数转换的方法也有很多，在电学方面我们通常使用ADC进行信号采样，以达到模数转换的效果，基本原理就是通过一定的采样保持电路将信号引入，然后用ADC芯片进行数据采样，ADC芯片的位数越多，采样速度越快，采出来的信号就越精准越密集，模数转换的过程如下图所示。

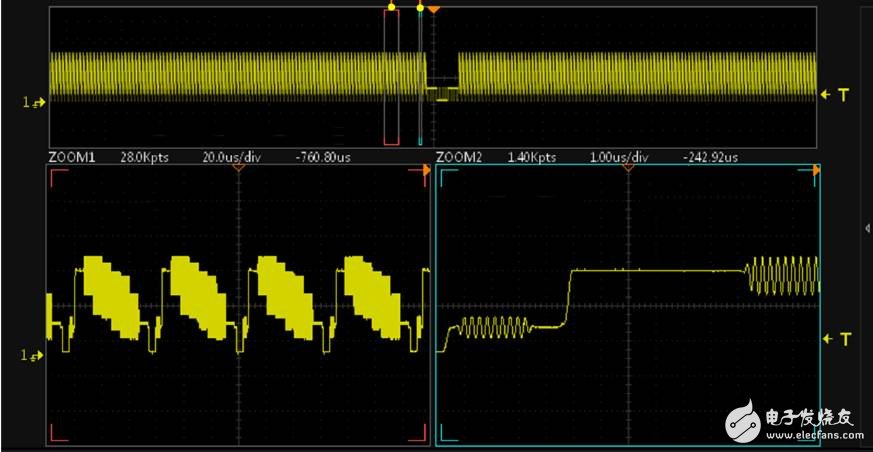

模数信号的转换是绝大部分电子测量仪器工作的第一步，比如示波器、万用表、功率分析仪、数据采集记录仪等等。不同仪器对模数转换的精度、速度、路数要求也各不相同。比如示波器就对采样速度要求极高，只有采样速度够快，还原出来的波形才能越接近真实曲线；又比如万用表就对采样的精度要求极高；而数据采集记录仪对采样的通道数需求最大。这里我们谈谈数据采集记录仪采集的数据及特点。

数据采集记录仪往往用于对被测产品的温度、湿度、电压、电流、警报信号等的采集记录。而不同信号采样的方式也不相同，例如对于直流电压、直流电流就可以进行直接接入采集；而对于温度信号就需要先通过热电偶或热电阻等传感器，将温度信号转换成电压或电流信号之后再进行采集，采集之后再换算成温度信息。很多应用场合需要同时对多路信号进行采集，这就要求数据采集记录仪必须具备多路采集通道和扩展能力。

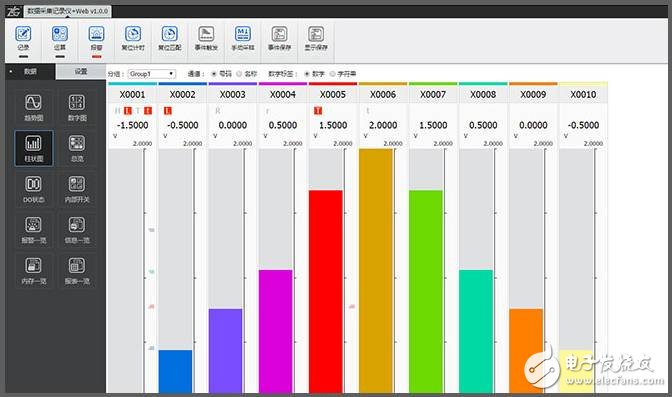

ZLG致远电子推出的DM100/DP100系列数据采集记录仪是一款多通道，可扩展，高精度的数据采集设备，该数据采集记录仪可采集直流电压、直流电流、数字量、温度、湿度等多种传感器信号数据，实时显示多种测量结果，并对测量结果进行自定义二次运算、报警输出等操作。单台主机最多可扩展至200个采集通道，多台主机可实现级联扩展，是一款适合工业环境中的多通道数据采集记录设备。

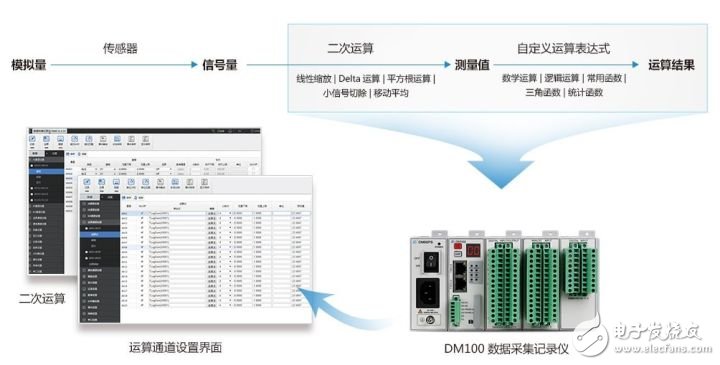

DM100数据采集模块在采集信号量后，用户可通过线性缩放、Delta运算、平方根运算等二次运算得到所需的测量值，同时还能对测量值进行自定义表达式运算，将测量值或运算值作为变量在表达式中执行，保存运算结果。并可将测量数据及时保存在内存中，支持8G以上存储容量，连续记录测量数据可达60天以上，并可根据指定通道生成报表，导出文本或二进制格式，方便数据的统计与分析。
