RS105电磁脉冲测试系统 强电磁辐射现象检测

为更好服务北方区域客户群体，广电计量北京电磁兼容实验室（简称：北京EMC实验室）投入百万元购入的RS105电磁脉冲测试系统（以下简称：系统）近日通过验收并投入使用。北京广电计量成为北方区域少数拥有该系统的检测机构之一，自此具备标准GJB 151B-2013的全部测试能力。系统由行业知名设备厂家根据北京EMC实验室产品及标准技术要求生产，操作方便、装卸快速，大大提升了客户服务效率及试验能力。

强电磁脉冲是短暂瞬变的强电磁辐射现象，强电磁脉冲干扰对电子系统具有巨大硬杀伤和软破坏作用。随着电子技术的发展，电子特种设备的大型化、集成化、网络化趋势愈加明显，其电磁敏感性越来越高，受到强电磁脉冲损伤的可能性也越大。因此，需要对强电磁脉冲所引发的相关问题应予以重视，且特种设备的强电磁脉冲测试必不可少。

RS105电磁脉冲测试系统

系统满足标准GJB 151A-97、GJB 152A-97、GJB 151B-2013、MIL-STD-461E/F/G标准中RS105瞬态电磁场辐射敏感度项目的相关试验要求，可以对被试品施加最大100kV/m的脉冲电场，检测被试品在强脉冲电场环境下的工作可靠性。

系统装置组成

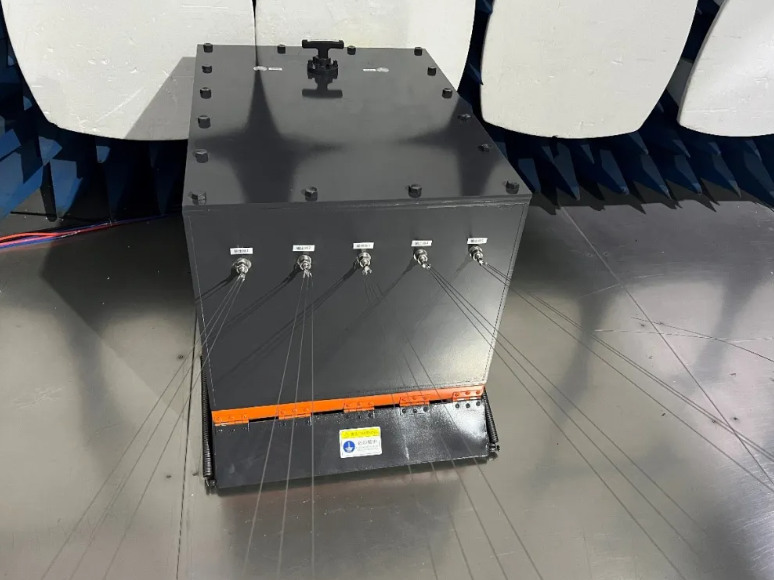

系统由高压脉冲源、传输线、基于光纤传输的脉冲电场测量系统等组成，可通过示波器及电脑显示电场波形，并自动计算出输出波形参数。

系统组成之一为一台有界波电磁脉冲模拟器，其工作空间的电场强度峰值不小于100kV/m，上升时间（10%~90%）：1.8ns~2.8ns，半峰值脉冲宽度：23ns±5ns。可用来开展各类系统的电磁脉冲效应实验。

该模拟器总体技术指标如下

1、峰值场强：5kV/m-100kV/m连续可调；

2、有效试验空间：1m×1m×0.7m；

3、电场脉冲前沿（10%~90%）：2.5ns±0.5ns；

4、半峰值脉冲宽度：23ns±5ns。

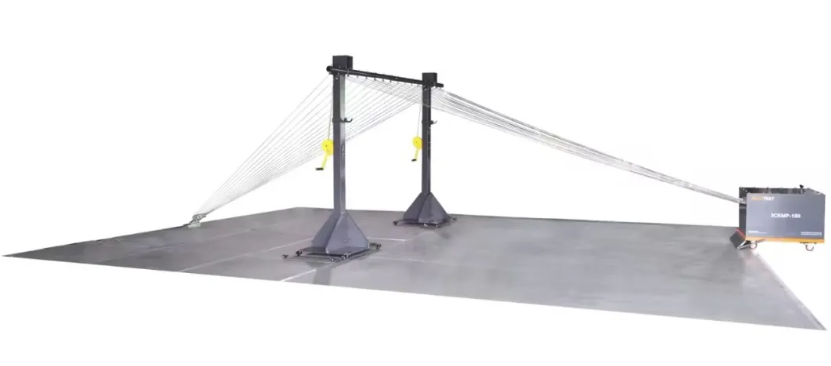

电磁脉冲模拟器实物图

广电计量北京电磁兼容实验室简介

广电计量北京电磁兼容实验室是广电计量立足北京、面向北方区域布局的中心实验室，可为特殊行业企业、科研院所及航空、汽车、轨道交通、医疗设备等领域客户提供电磁兼容设计、仿真、测试及整改等全生命周期技术解决方案。

近年来实验室结合市场需求，不断增强能力建设，扩大服务领域范围，现试验场所面积约1200平方米，JY试验场地配备3个半电波暗室、2个屏蔽室、2个电源特性测试区域及百余台套先进测试设备。实验室还配置了一套便携式抗扰/发射测试系统，可满足试验外场测试需求。试验覆盖GJB 151/2A-97、GJB 151B-2013（覆盖标准全部21项）、 GJB 1389A-2005、GJB 1389B-2022、GJB 8848-2016、GJB 181-86、GJB 181A-2003、GJB 181B-2012、HB20326.2～8-2016、HB 6167.18-2014、RTCA/DO-160等标准能力。
