看看数码显微镜存在哪些EMC问题？

前言

随着科技的不断进步和应用领域的扩大，人们对产品的便携性和可存储性的要求不断提高，相对应的就产生了数码显微镜。数码显微镜是一种先进的光学仪器，它通过光学放大和数字成像技术，能够将微小的样本放大并呈现在电脑屏幕上。同时数码显微镜上面的电磁兼容问题是我们不可以忽略的，那么让我们看看数码显微镜存在那些EMC问题。

二****数码显微镜的架构

从这个结构例图我们可以看到，它是一个由下到上分别是 镜头、处理器与控制面板、显示部分。要实现这个结构，这三个部分之间就存在线束连接，而传输信号就是我们需要主要关注的地方。因为本身不强的信号可能会通过这个线束传输（类天线）产生一个增益，从而导致数据超标。

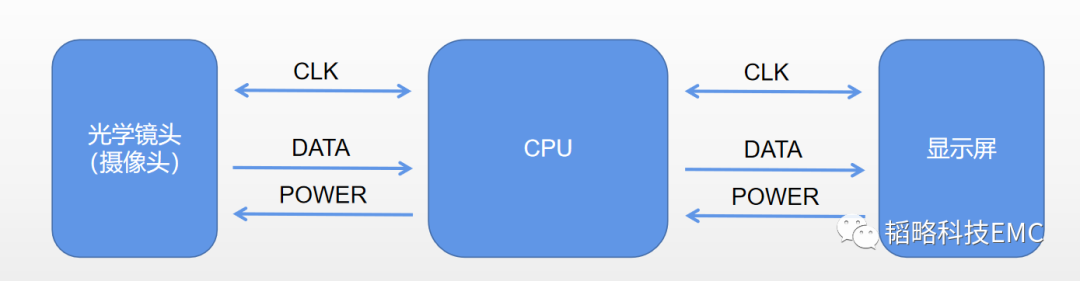

图2.简单架构图

那么我们把这些东西简单的归结为图二，可以看到，在排线上我们是存在时钟信号跟数据信号，还有电源信号的传输。那么针对不同的信号产生的问题，我们就要用不同的措施。

三****案例分享

它就是比较典型的数码显微镜，它完美符合我们上面所描述的特征。

摸底测试数据如下：

图4.摸底数据

通过数据我们可以看出这个机器的问题点主要是时钟问题，而且不只是一个时钟。通过排查，我们发现这些时钟单支分别是屏时钟跟摄像头的时钟，其中比较高的两个点183.5MHz是屏时钟的，311.9MHz是摄像头的。他们分别是RGB传输跟MIPI传输，传输的排线也比较长而且是没有带屏蔽的，时钟的源头都是主芯片的12MHz的晶振通过IC倍频出来的。

分析完，那么就开始我们的整改：

1.针对时钟，我们尽可能在噪声源头上去抑制，那么就可以用我司的展频IC，通过对主时钟进行展频，从而抑制它的高倍频噪声。

2.对排线进行屏蔽接地。减小信号的环路，通过抑制从线束辐射出来的噪声。

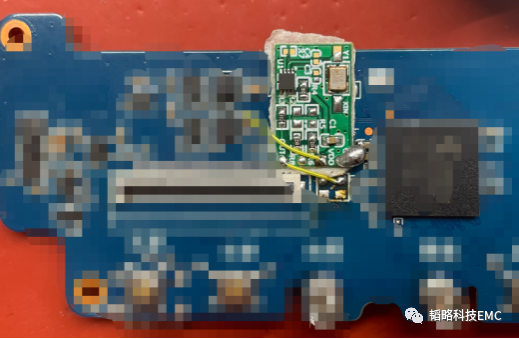

图6.展频IC3128

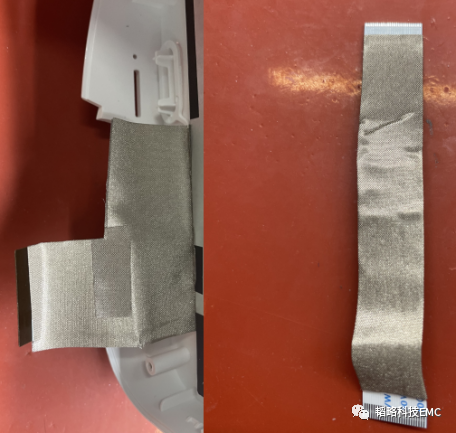

图7.排线屏蔽

四****总结

虽然产品做得越来越好，可用性也高，但它们的EMC问题是我们不能够忽视的。可以看出，对于数码显微镜这种产品来说，时钟噪声是其比较大的问题点，如果我们能通过展频IC对其源头进行抑制肯定是比较有效的。同时排线也是不可小觑的，排线一定要用屏蔽性能好的，这样才不会成为噪声的辐射路径。
