EMC怎么做？读懂EMC：详谈EMC（二）

一、EMC怎么做？

难做并不意味着没法做，找对了根因和方向，一个措施、几个器件就能降低十几个dB。如图1是某灯具产品在比创达实验室的测试数据：

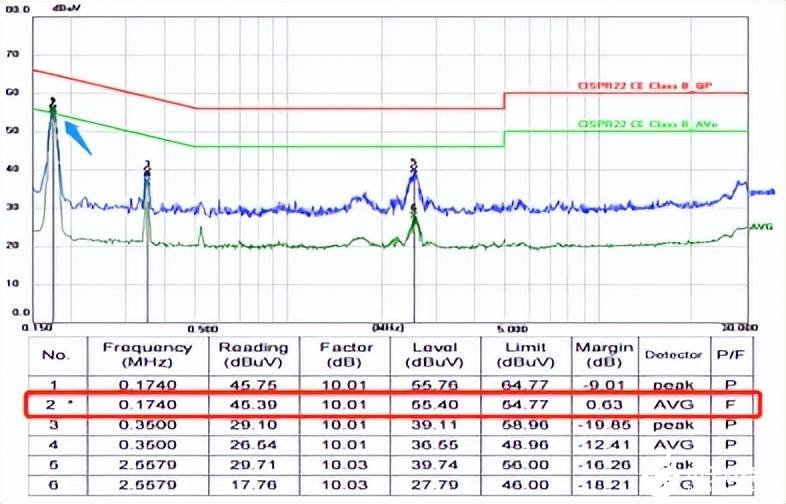

图1 某灯具产品整改前CE测试数据

初始的CE测试结果显示：在174kHz频点超标0.6dB，按照第三节的dB理论，差不多就要将这个频点的辐射强度降低一倍左右，听起来很有挑战性，但通过现场分析定位，这个频点超标的原因是设备输入端口处无任何EMC防护滤波措施；因此在输入端口处加上π型滤波（如图2，其中共模电感为比创达公司器件BWMF15132P701P10A)

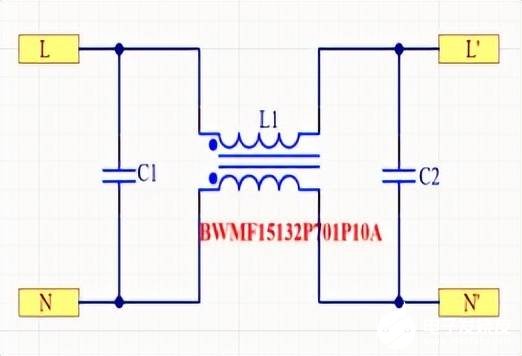

图2 电源输入端口所加滤波措施

加上滤波措施后效果立竿见影，174kHz频点的发射直接被去除（如图3），相当于此整改手段达到了降低36dB左右（从56dBuV降至底噪20dBuV左右），即将辐射强度减弱60倍以上！

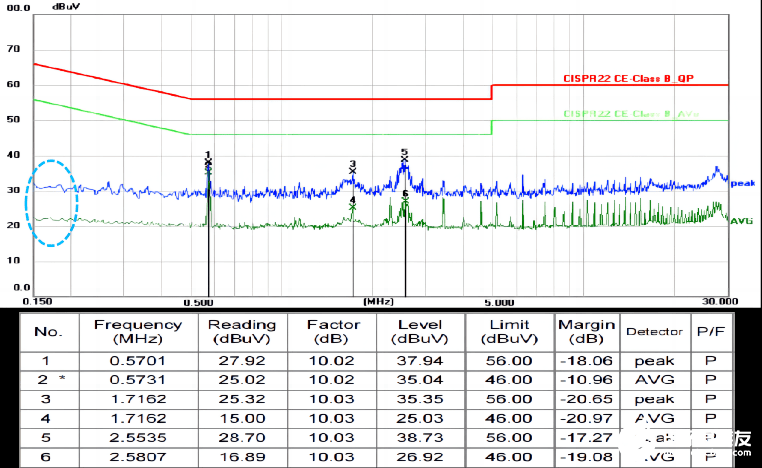

图3 整改后CE测试数据

二、小结

1、EMC包含2方面工作：”我不影响你（EMI），我也不受你影响（EMS）”。

2、 EMC要解决的是基于V级工作电平，上可扛kV级干扰、下可控制无意发射强度至mV级。

3、 通常所说的降低多少dB时实际的干扰信号的强度已经数倍、数十倍百倍地被抑制，着实不易。

4、天下事为之则难者亦易也，针对头疼的EMC问题，重点是要找到根因：对发射类问题要找到发射源和发射路径、抗扰类问题要找到干扰源、干扰路径及被干扰的敏感负载，然后再有针对性地设计防护、滤波及屏蔽等措施。
