易灵思 FPGA TJ375的PLL的动态配置

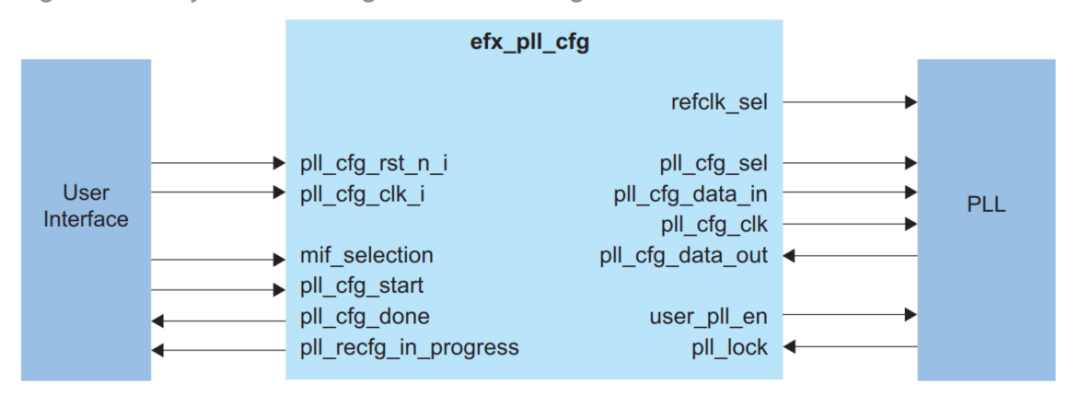

TJ375已经支持PLL的动态配置。打开PLL在vance Setngs中的Dynamic Reconfiguration中勾选Enable就可以了。最大可以支持85组配置参数。动态配置框图如下：

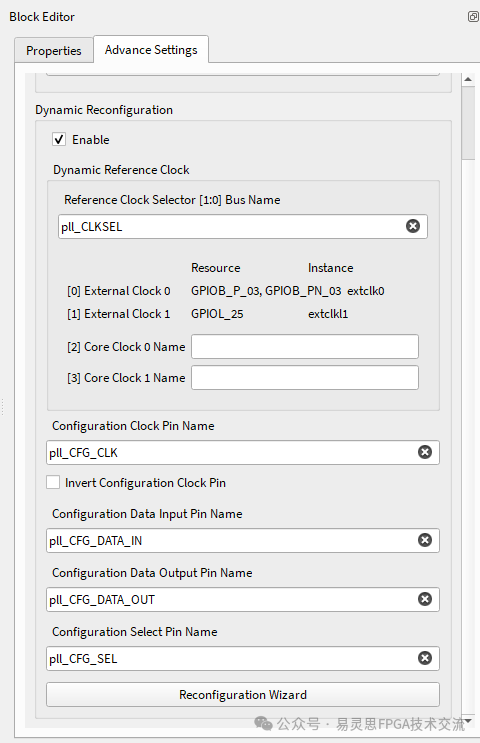

（1）在interface中打开动态配置功能

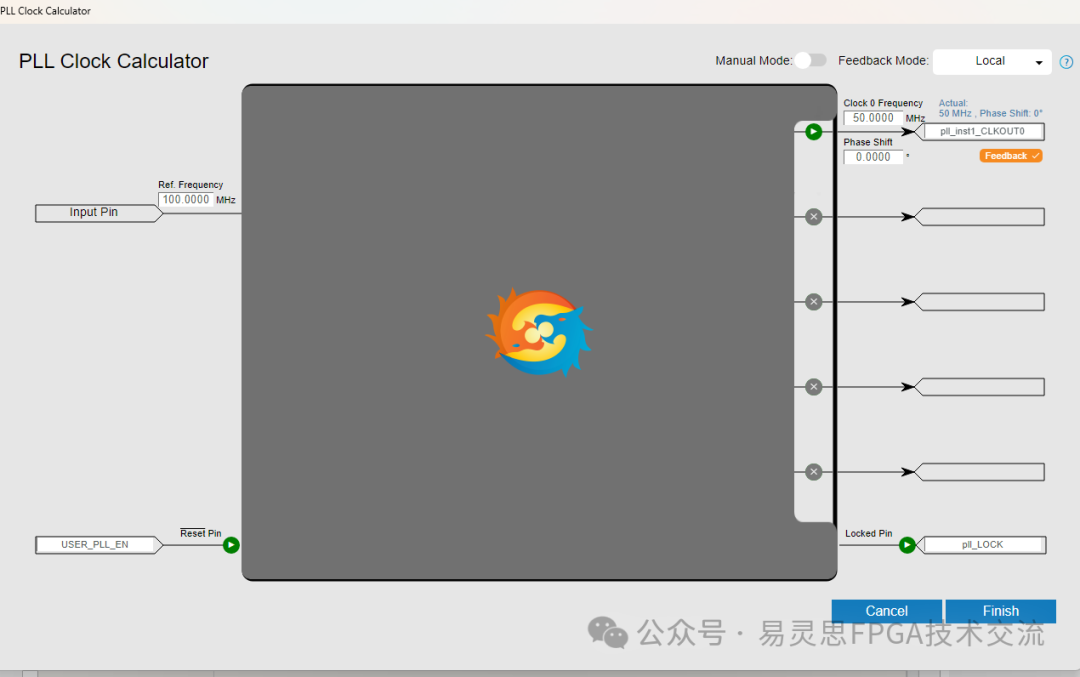

使用PLL动态配置功能需要打开PLL的reset和lock，

需要两个，pll_cfg_clk_i 和 pll_cfg_clk， pll_cfg_clk_i是一个输入时钟，pll_cfg_clk是动态配置的输出时钟，

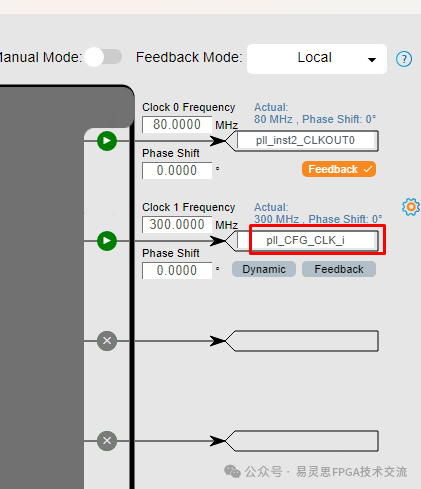

通过另一个PLL产生一个pll_CFG_CLK_i

在生成动态配置IP之前要先配置PLL的hex

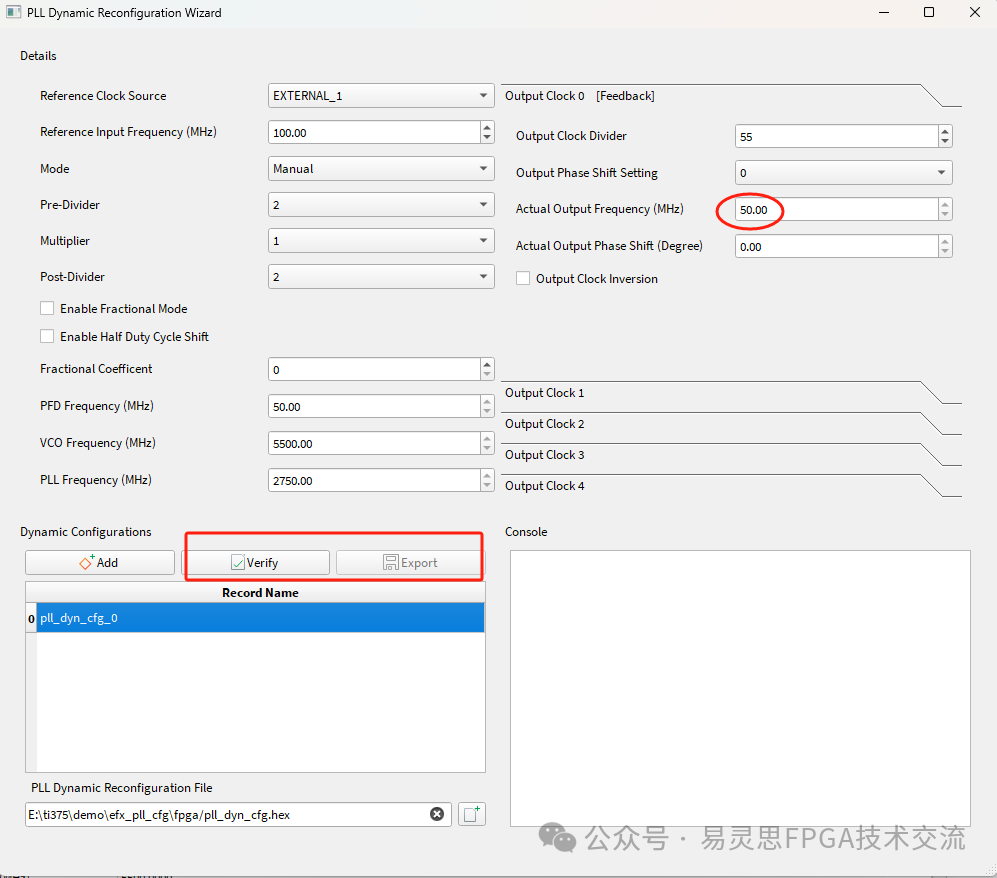

step1:把PLL配置成50M

（2）添加配置参数。点击 Reconfiguration Wizard就可以看到该组参数的配置，点击verify确认参数是否正常；再点击Export生成相应的参数到hex文件；

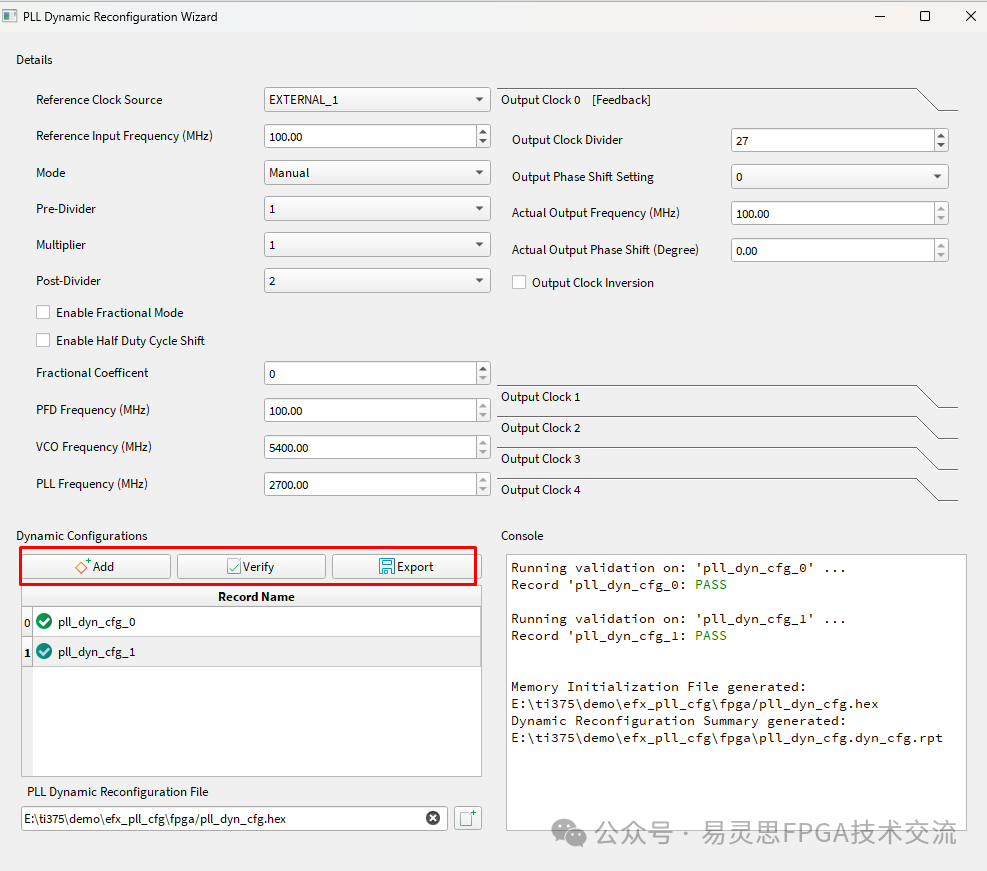

把PLL的输出修改成100M输出。

再次点击 Reconfiguration Wizard就可以看到该组参数的配置，点击verify确认参数是否正常；再点击Export生成相应的参数到hex文件；

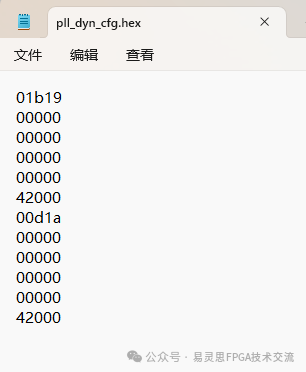

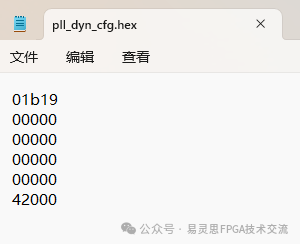

从生成的hex文件可以看到数据有所增加，说明有两个组配置参数。

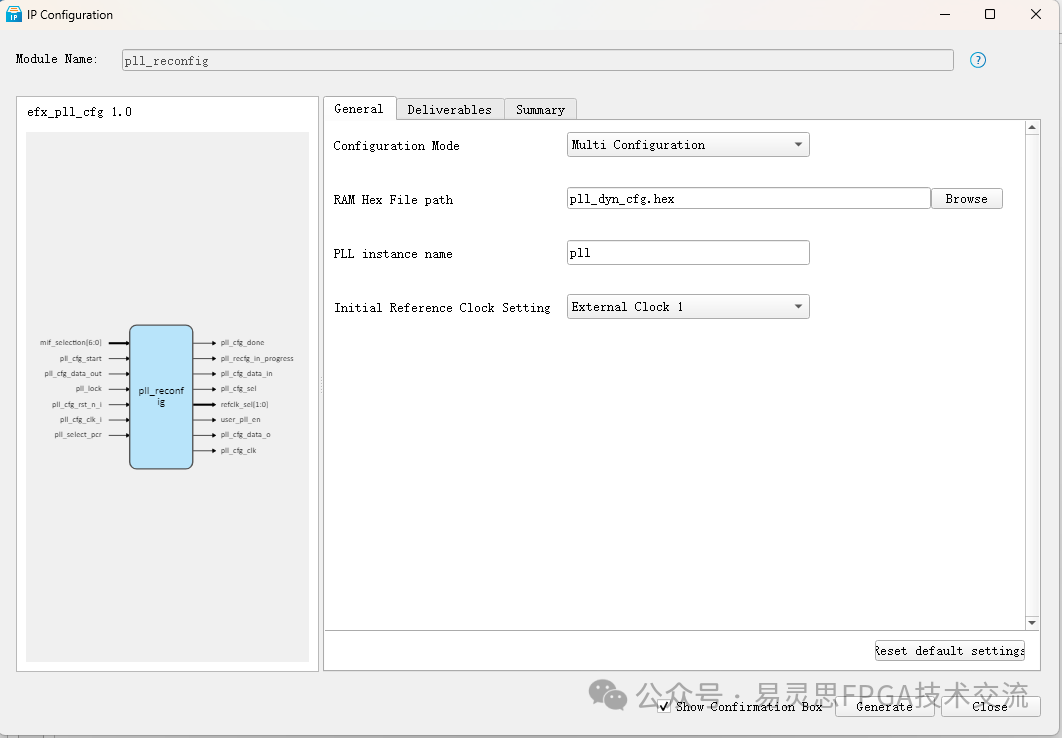

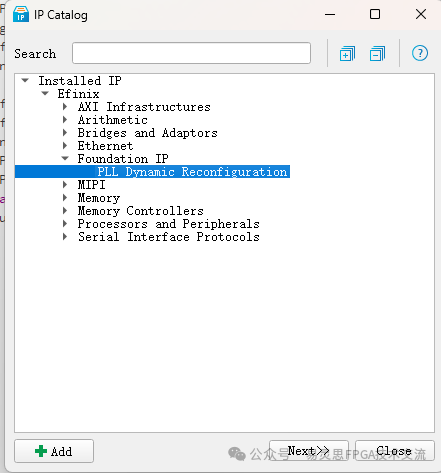

（3）添加IP.在interface里面设置完成之后就可以添加IP了

Hex file path就是之前生成的hex文件的路径；

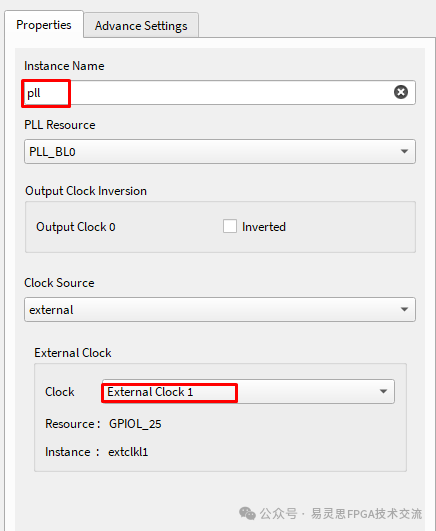

PLL instance name就是我们在interface中例化的PLL的名字；

Initial Reference clock Setting :PLL的参考时钟的源，要对于interface中例化的PLL的参考源。再来看下PLL的配置就更清楚了。

IP 说明

PCR: Peripheral Configuration Register PLL在interface中设置的初始值 。可以通过把pll_select_pcr拉高来恢复到初始值
