开源Made with KiCad（134）：Icepi Zero - 基于Lattice E

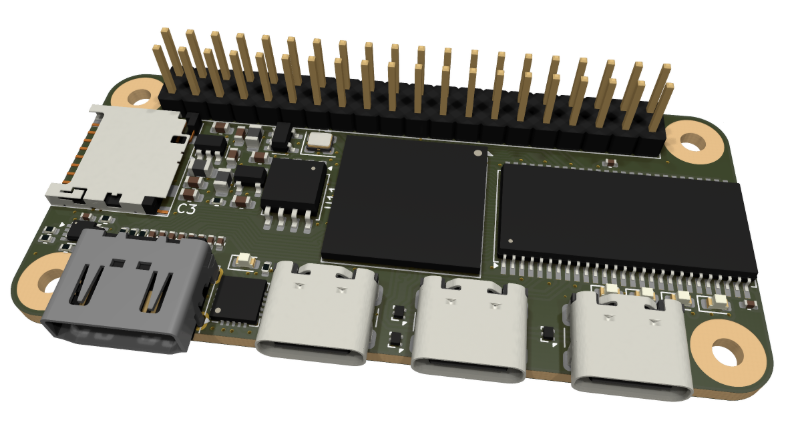

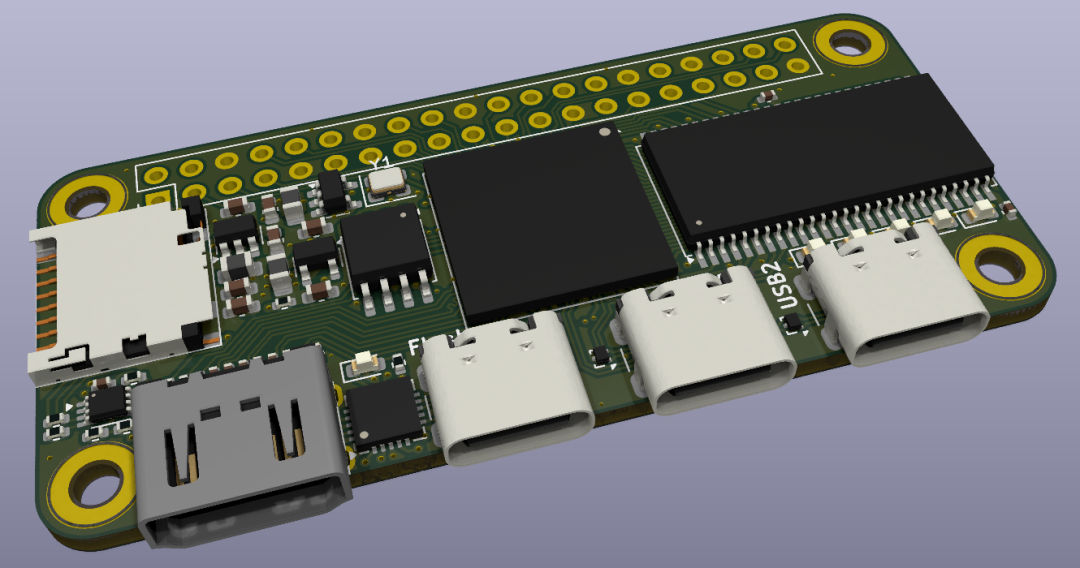

“Icepi Zero 是一款 Raspberry Zero 尺寸的便携式 开发板，基于 ECP5。”

目前市面上最强大的FPGA开发板价格昂贵且体积庞大。

我一直希望拥有一款低成本便携式 FPGA 开发板，支持视频输出功能，以便自行设计 ，但市面上尚未有此类产品。

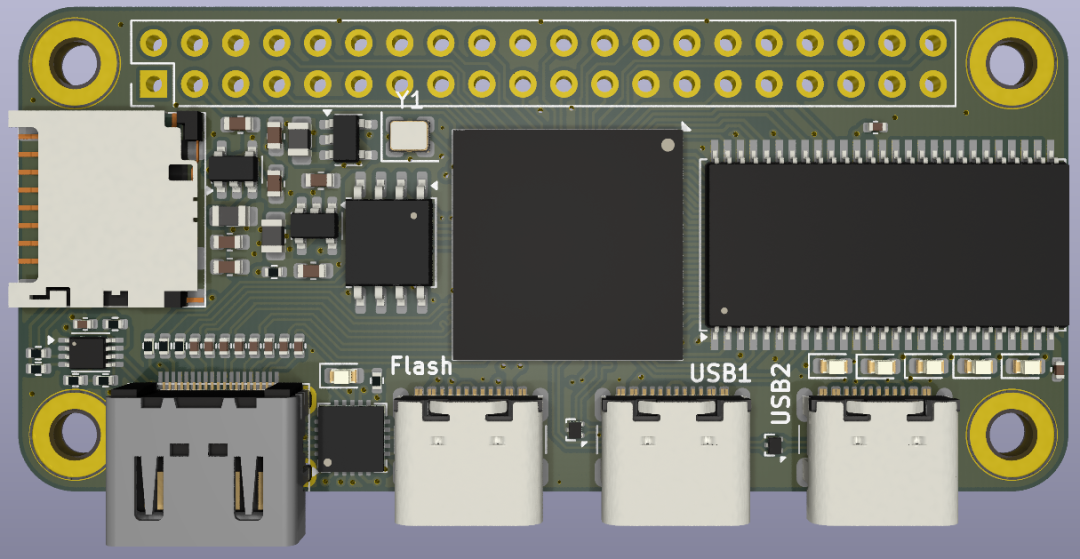

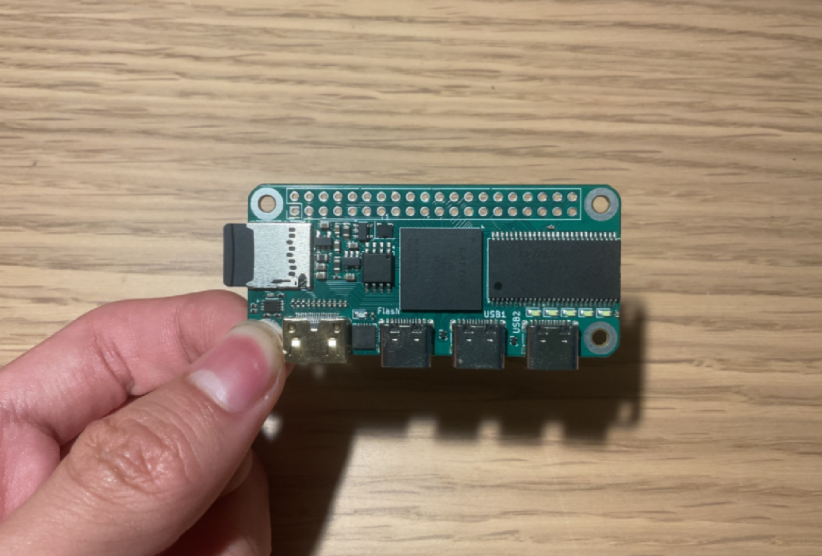

Icepi Zero 旨在解决这一问题。它搭载了一颗强大的 ECP5 FPGA，采用小型 Raspberry Pi Zero 形态，是 FPGA 开发领域的终极便携解决方案。此外，它还配备了 HDM-mini 接口和 3 个 -C 接口，可与多个外部 I/O 设备进行连接。

Icepi Zero 适合所有人：学生可以利用它学习现代的内部结构。游戏玩家可以利用它老旧硬件。可以利用它在多种架构上测试代码。

Icepi Zero 还内置了 USB 到 JTAG ，因此无需外部器。此外，Icepi Zero 完全开源，无任何附加条件。如果你想拥有它，可以自行制作电路板！

功能与规格

• Raspberry Pi Zero 尺寸

• Lattice ECP5U FPGA：

  • 24k LUT

  • 112 KiB内存

• 一个 MiniGPDI 接口

• 三个 USB-C

• 256Mbit 166MHz

• MicroSD 卡槽

• 板载 US B到 JTAG 和 转换器

• 40MHz 外部

• 128Mbit 闪存

• 4 个用户

• 1 个用户按钮

这一强大的配置使PCB能够以多种方式使用，包括实时视频处理、硬件AI加速以及的原型设计。

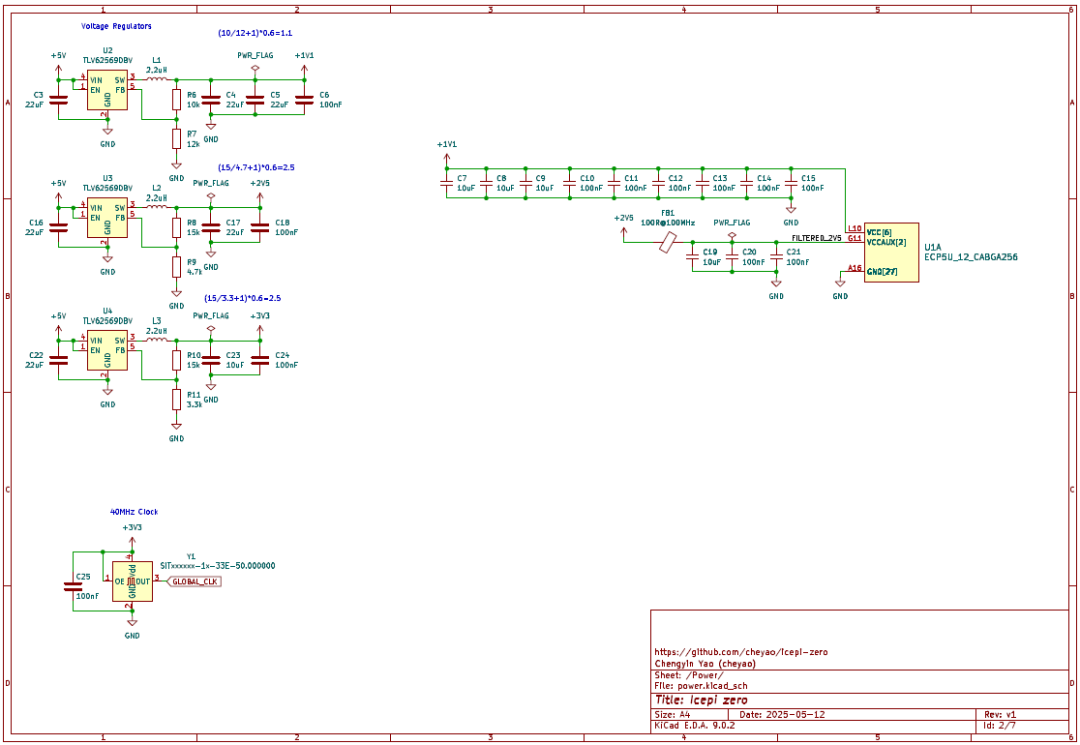

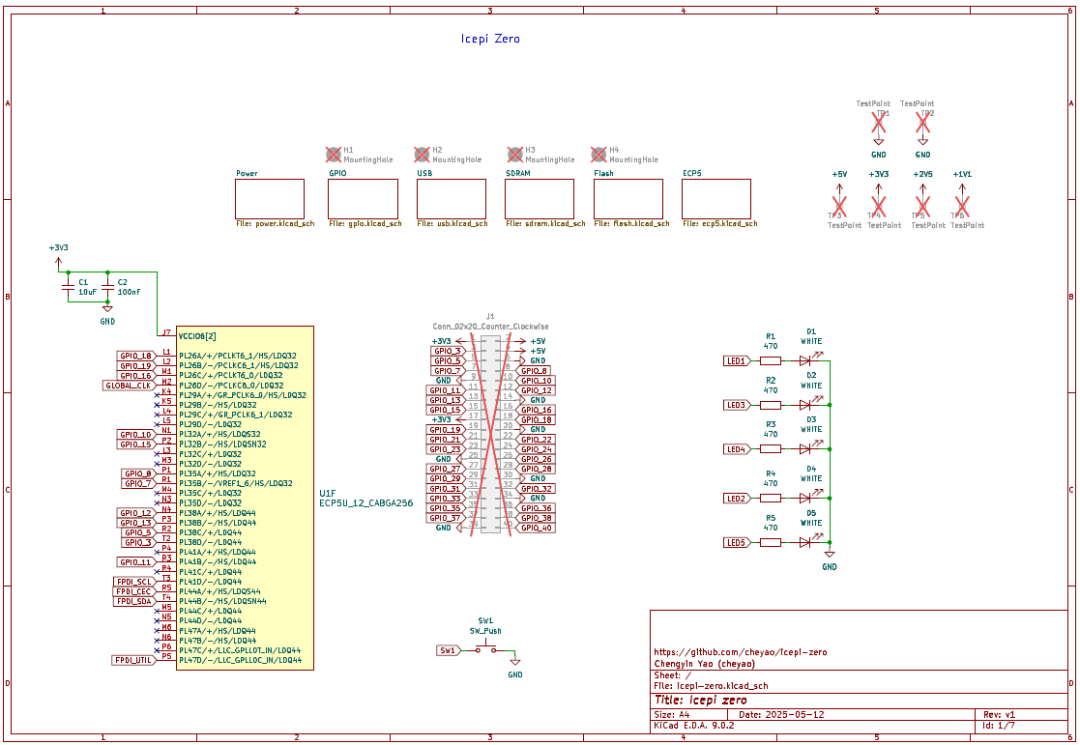

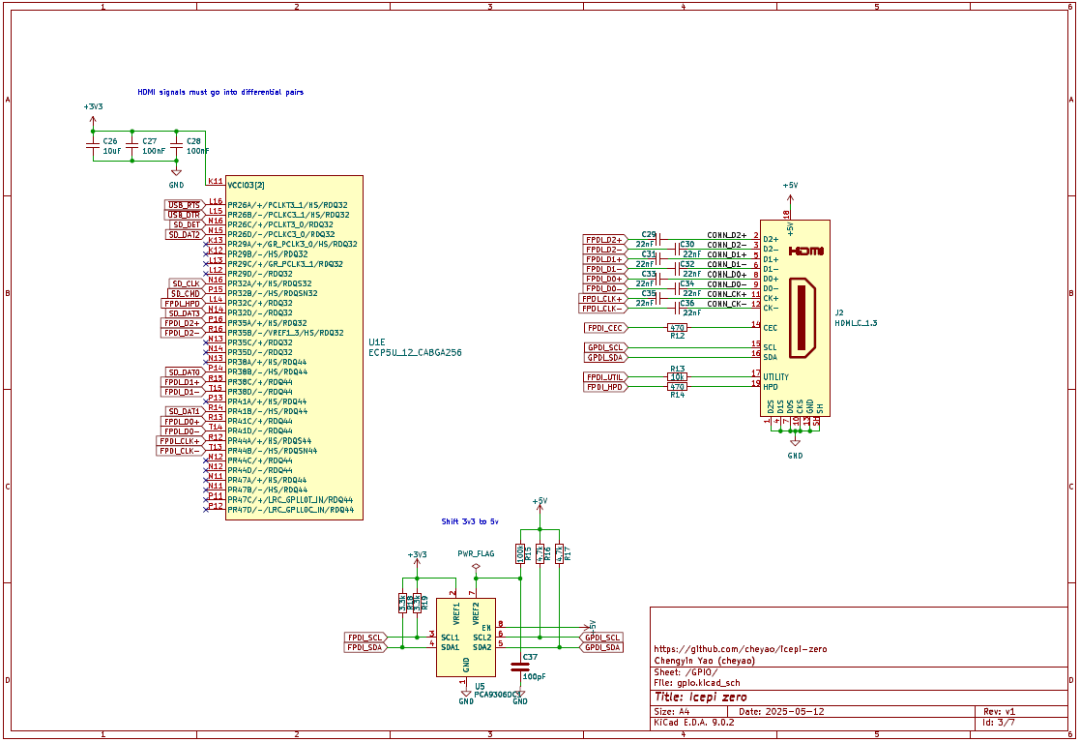

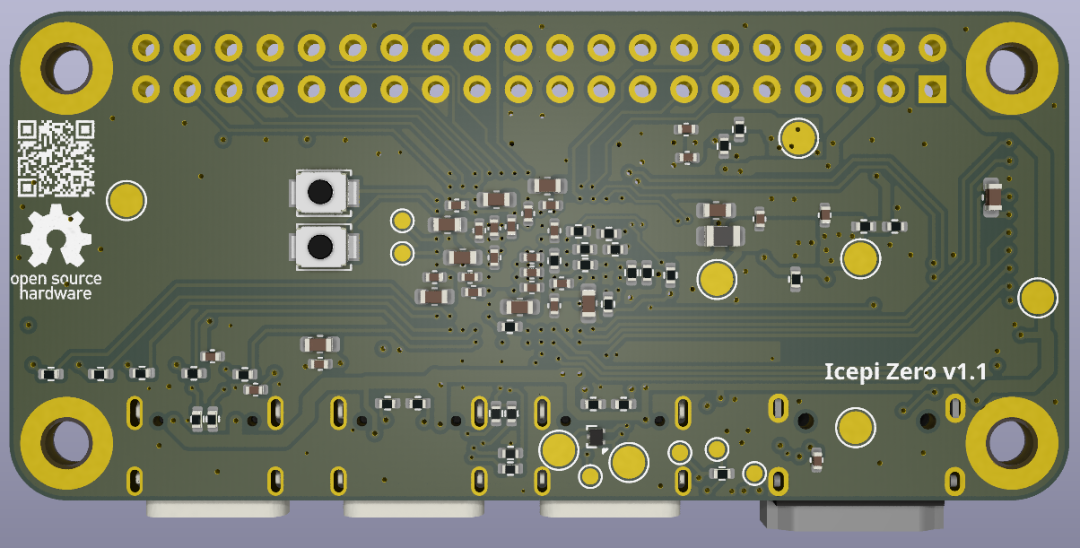

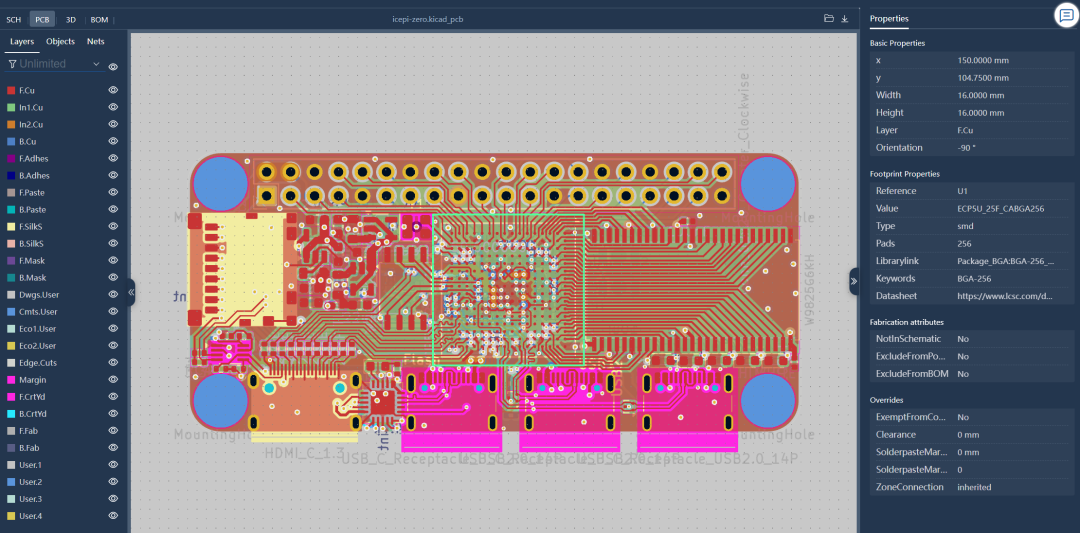

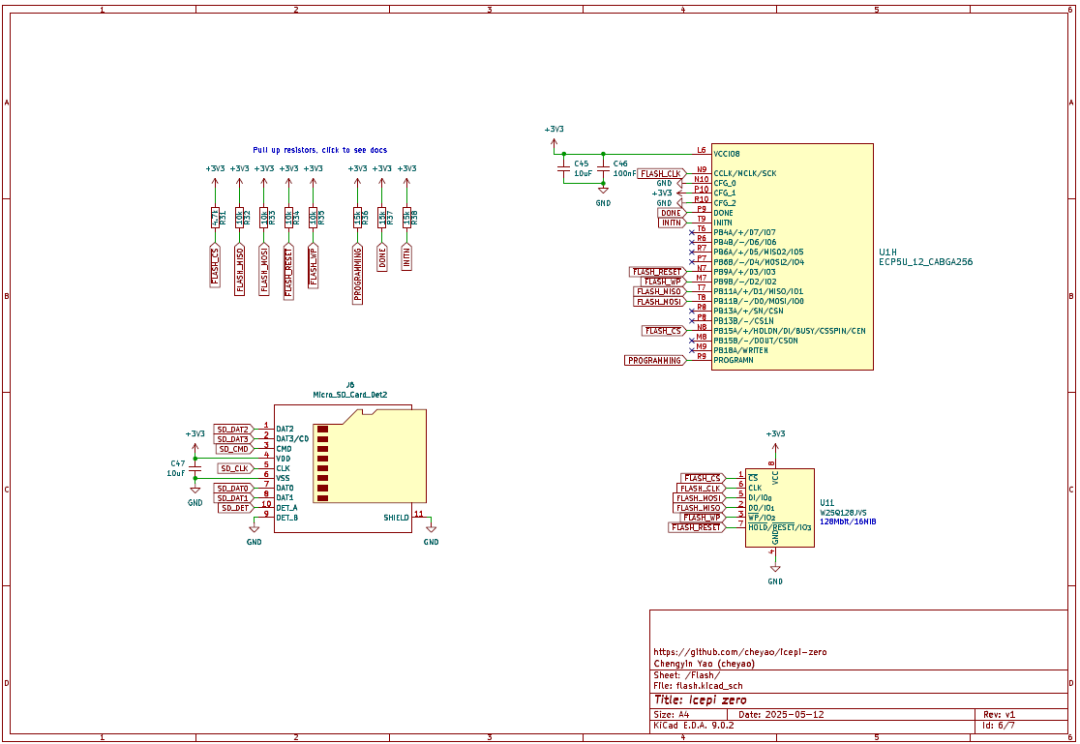

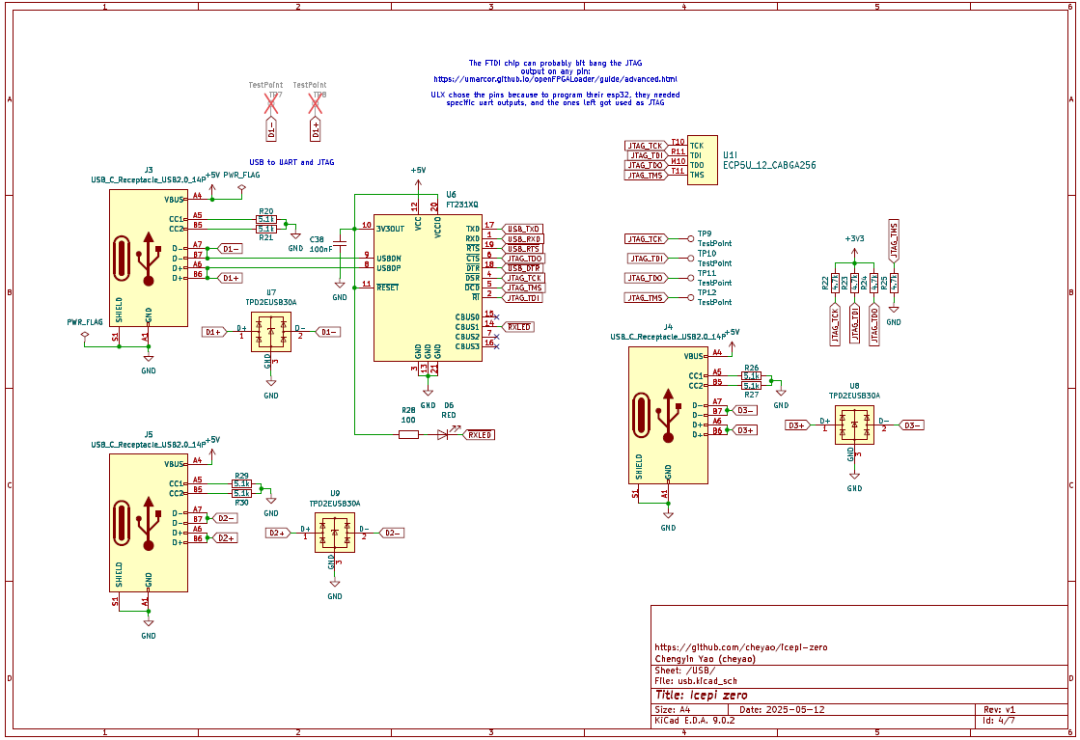

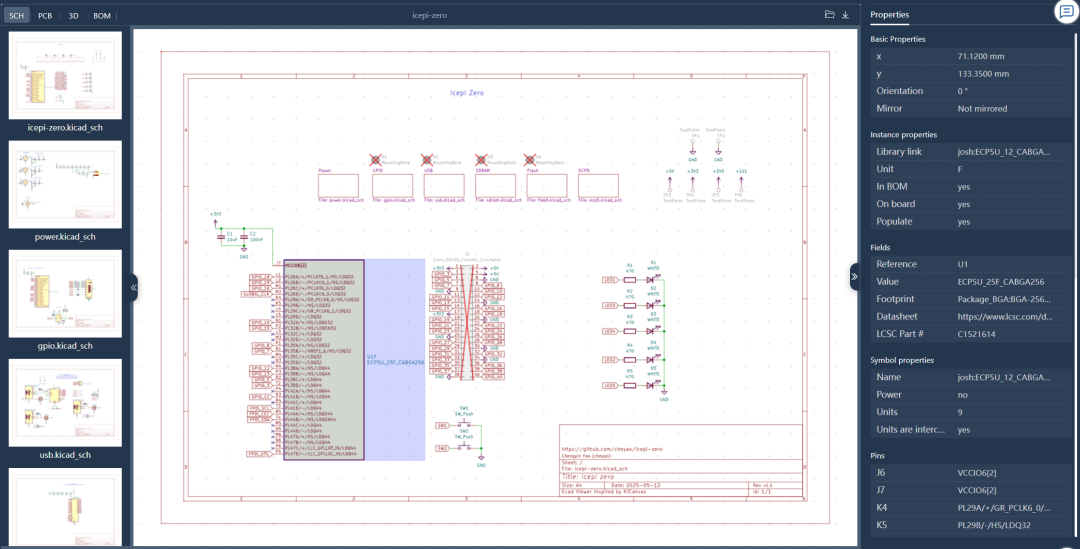

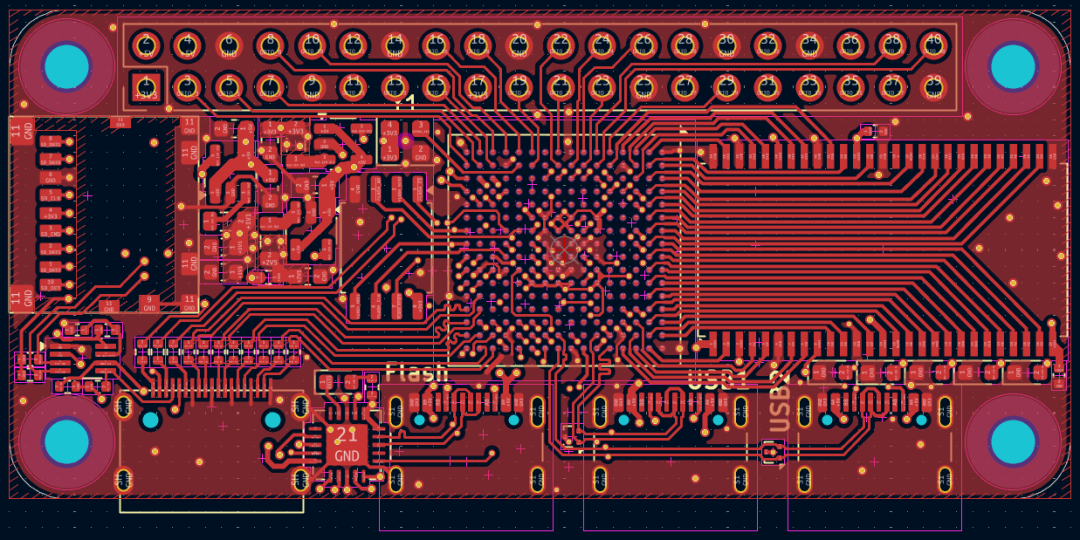

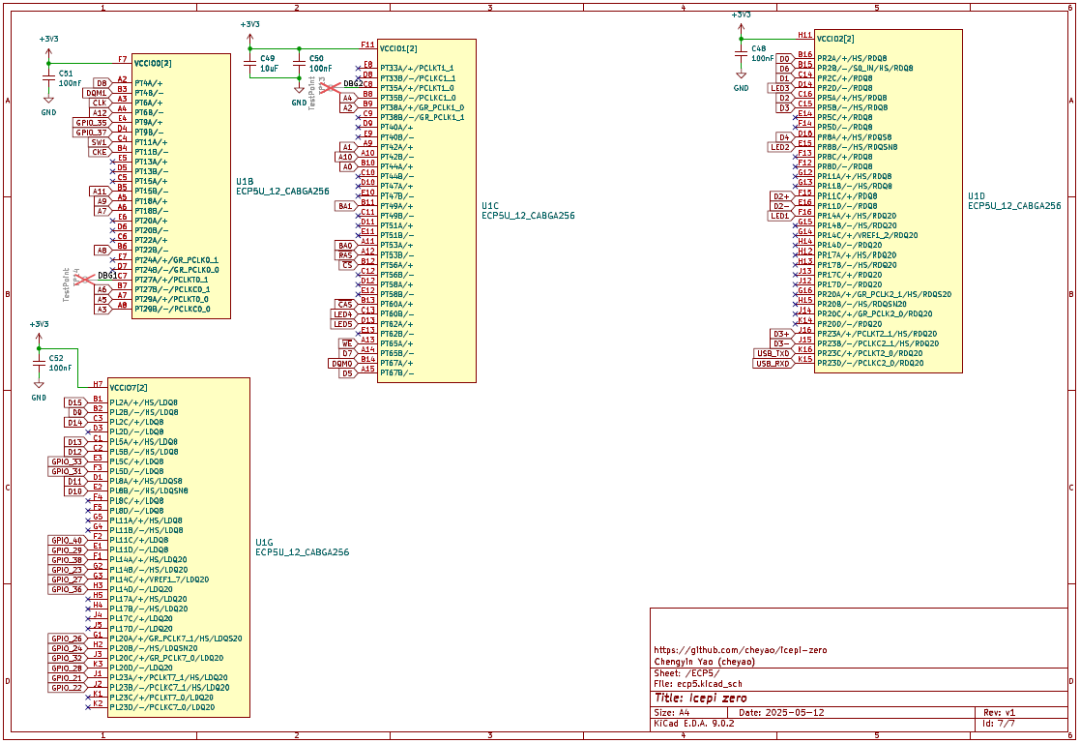

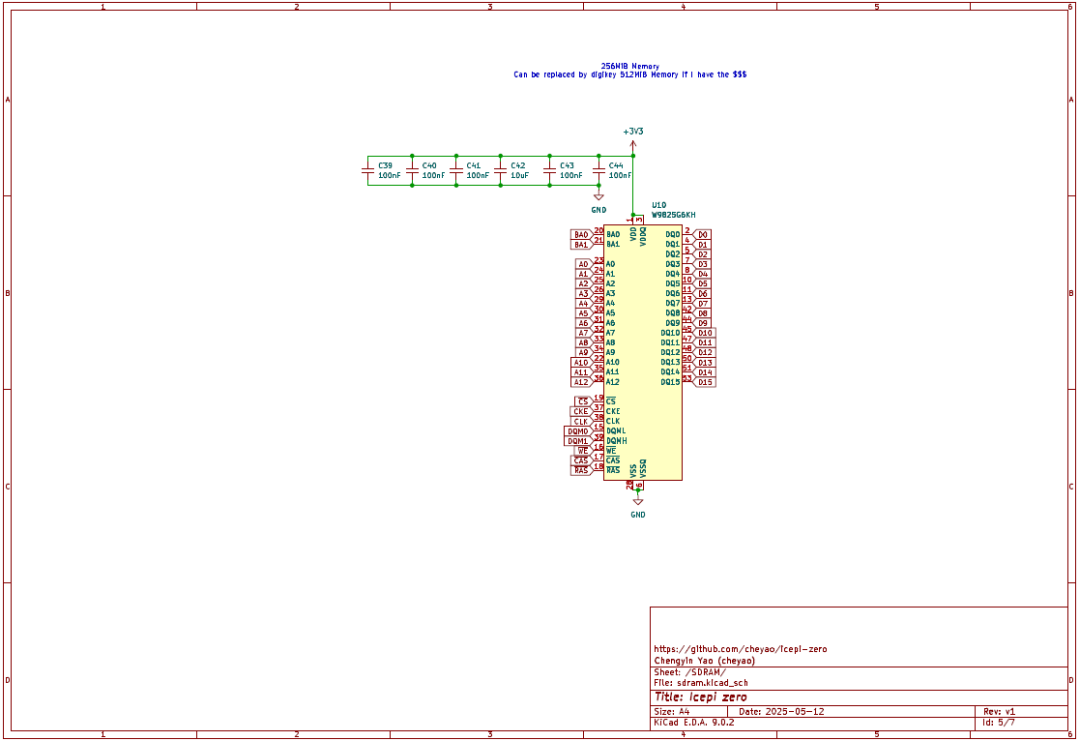

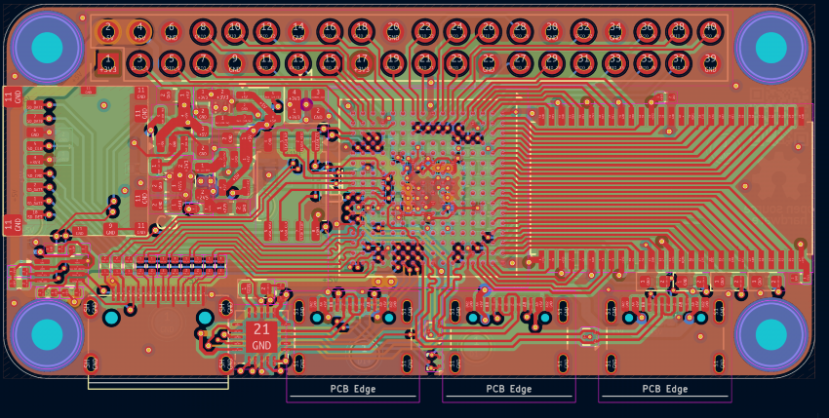

原理图 & PCB

仓库 & 下载

可以在Github中获取开源仓库：
https://github.com/cheyao/icepi-zero
