易灵思Jtag_bridge_loader生成-v2

Efinity版本：2023.1及以前版本。

易灵思器通过jtag bridge烧写flash时需要自己生成一个jtage birdge文件。jtage bridge 工程的目的是为了打通JTAG与flash的连接。

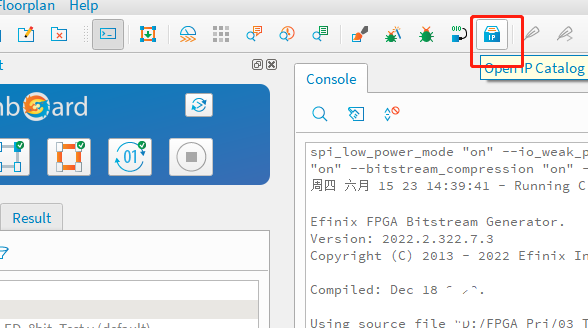

（1）打开IPM

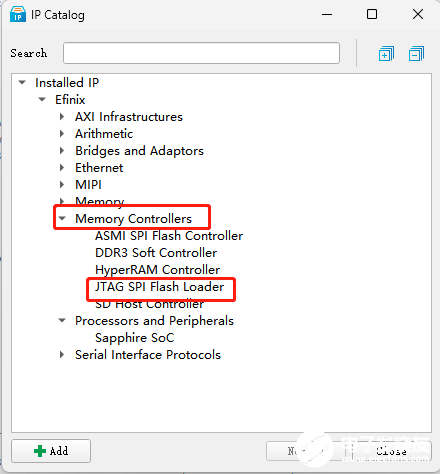

(2)选择Memory Controlle -->Jtag spi flash loer

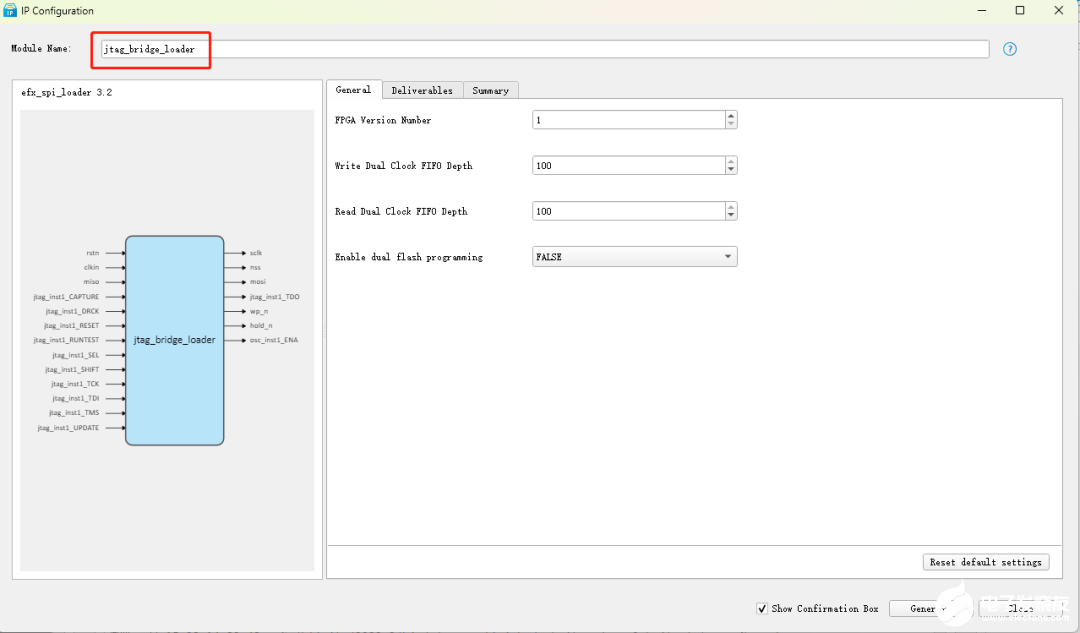

(3)随便命个名。可以考虑把fifo深度加大。

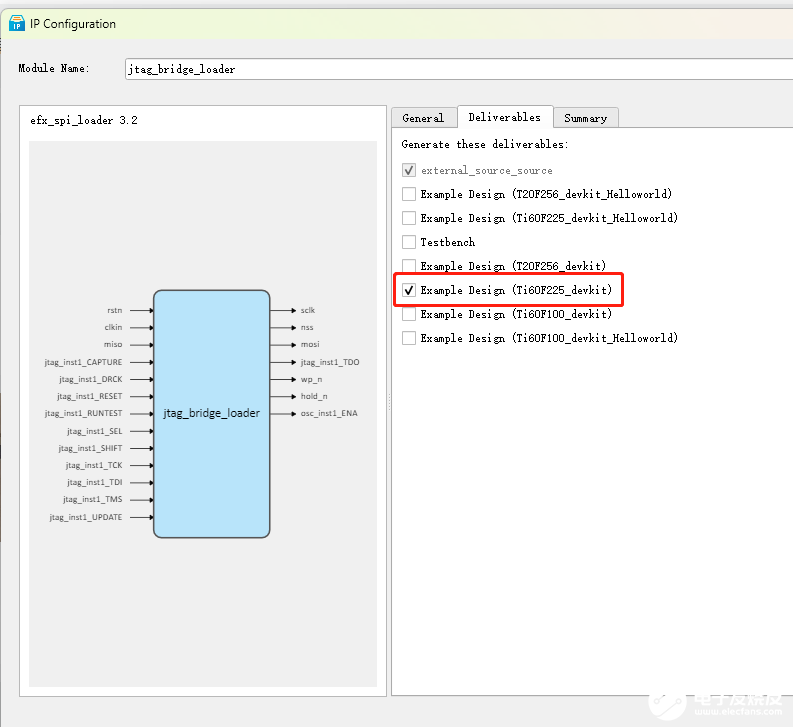

（4）在Deliverables界面根据自己的需要选择相应的demo，如果没有找到自己想用的器件就选择相近的生成之后自己修改器件 。

（5）生成IP之后,会在IP目录文件夹下生成一个example design，打开该工程。

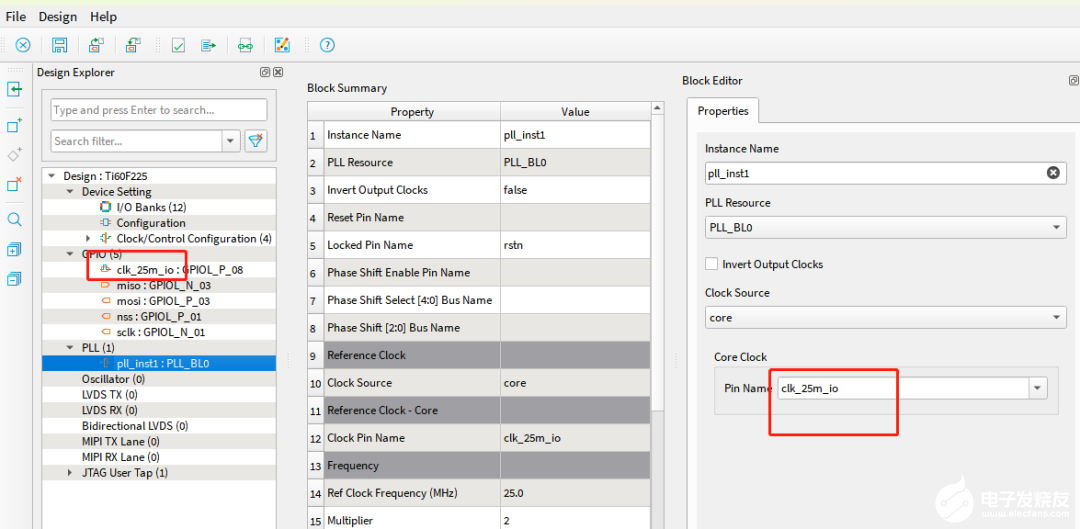

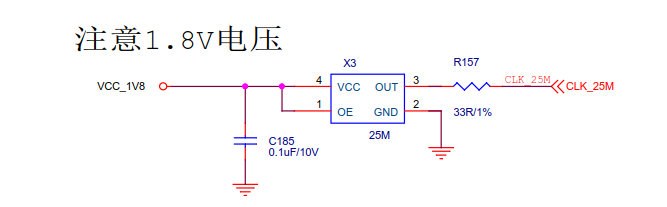

这里需要说明的是，如果是Trion系列因为没有片内晶振，所以需要外部提供，这时要打开interface Designer然后自己指定电路板上提供的。比如在demo板上有一个外挂25M晶振，参考用法如下图。

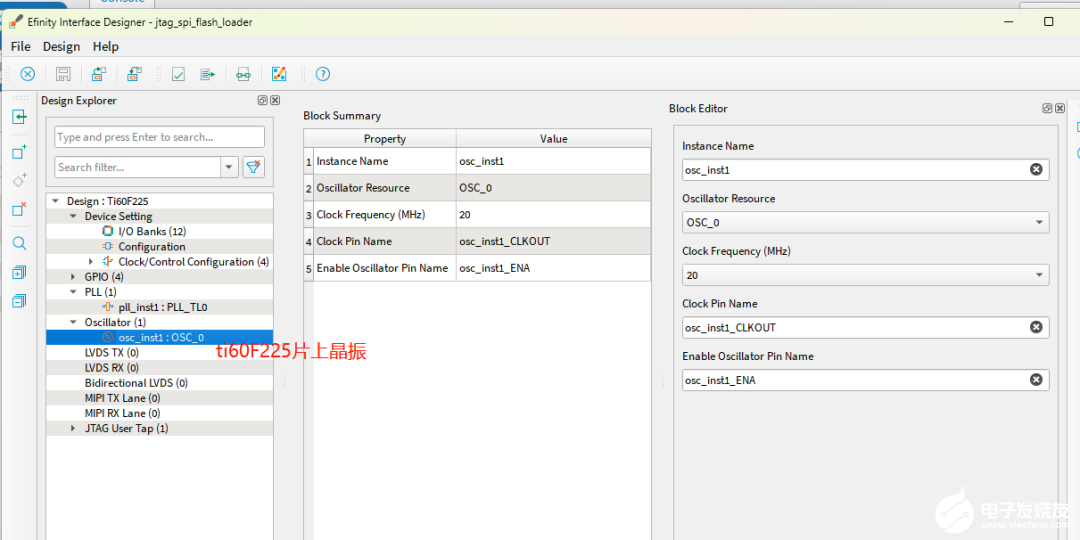

如果是钛金系列，可以使用片上晶振可以用作PLL的参考时钟，生成demo时也是默认使用片上晶振。所以只在编译即可使用。

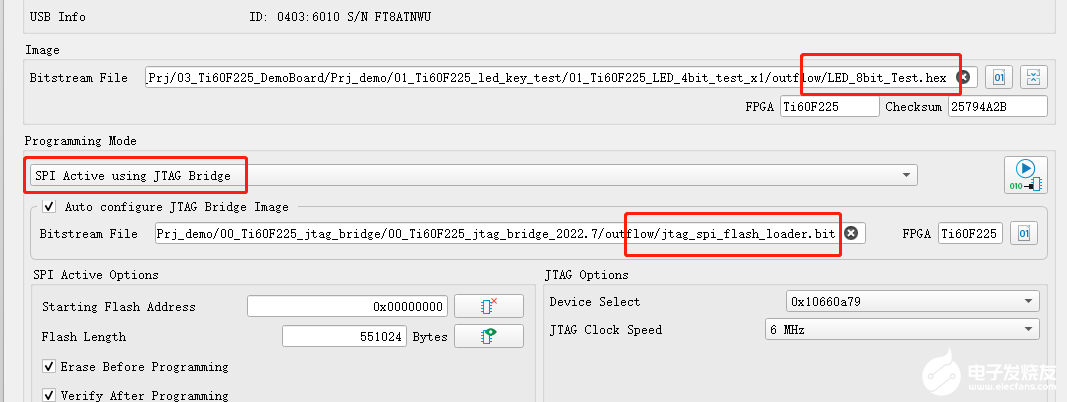

（6）配置程序时，选择SPI ve using JTAG Bridge。在Auto configure jtag bridge Image栏选择生成的bit文件。上面的Image栏选择自己的工程hex数据流。

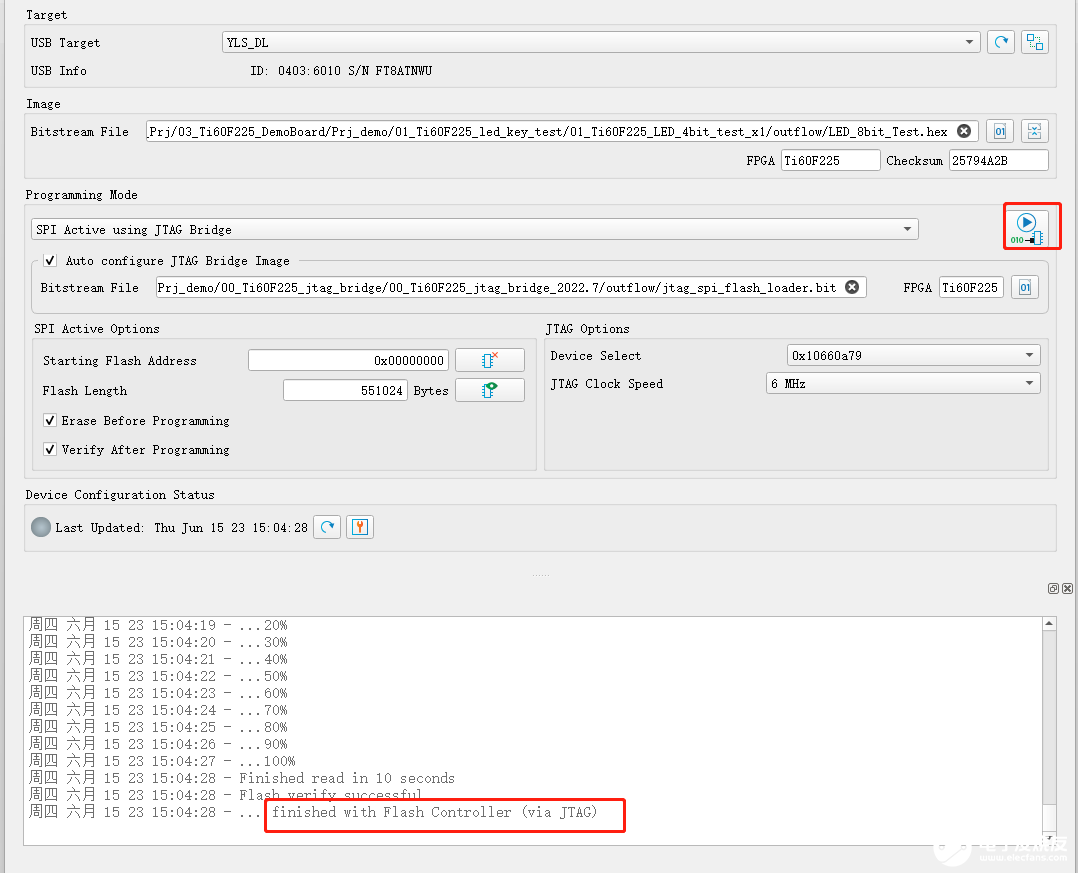

（7）烧写。点击start，烧写完成后会提示finished with Flash Controller(via JTAG)表示烧写成功。

Efinity版本：2023.2

可能有人在想为什么别的厂家的烧写的时候不需要生成bridge文件呢，那是因为他们已经提前做好了。在2023.2版本及以后易灵思也对钛金器件进行了相应的支持。

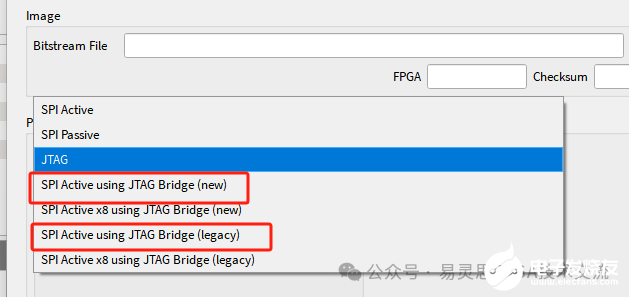

打开progmer，并选择Programming Mode可以看到，2023.2已经支持Jtage Bridge(new)和（legacy)两种方式，其中legacy方式就是指2023.1及以前的版本的使用的方式，需要自己生成bridge工程。而new这种方式是易灵思内部提供了相应的bridge文件，以我的为例，在C:Efinity2023.2pgmflititanium路径下。而且客户只要选择new这种方式软件也会默认自动选择对应器件的bridge文件。而且这种方式的birdge文件烧写程序的速度要比lgeacy方式的快很多。

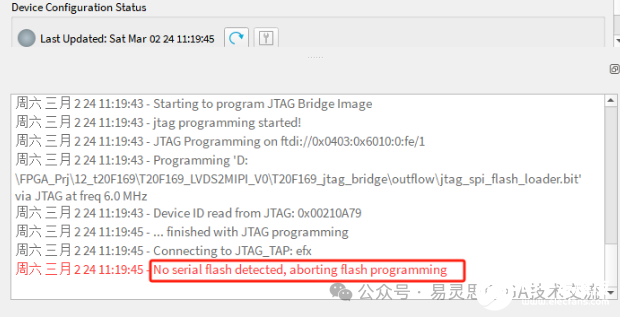

另外有一点要强调一下，是否可以用2023.2自带的birdge文件用于老版本的烧写从而把速度提上来呢？结论是不行的。如果这样操作就会报No serial flash dected,aborting flash programming的错误。

对于trion器件，因为没有内部晶振的原因，所以必须要指定外部时钟管脚，所以暂时还没有提供相应的工程。

打完收功，操作比较简单，不啰嗦。如有问题欢交流。
